超薄双口快充移动电源结构设计

　　日常做消费电子结构建模时，这类超薄移动电源的结构参考需求其实很高，不少做数码周边配套设计的工程师，都会拿成熟量产款的结构做逆向参考，避免在壳体配合、接口布局上踩量产坑。先从实际应用场景说，这类产品主要面向日常通勤、短途差旅的手机、小型数码设备补能需求，区别于大容量户外电源的厚重设计，它的核心使用场景是随身揣在口袋、小包里，不需要承担大功率多设备长时间供电的任务，核心诉求是轻薄便携，同时满足日常1-2次的手机补能需要。

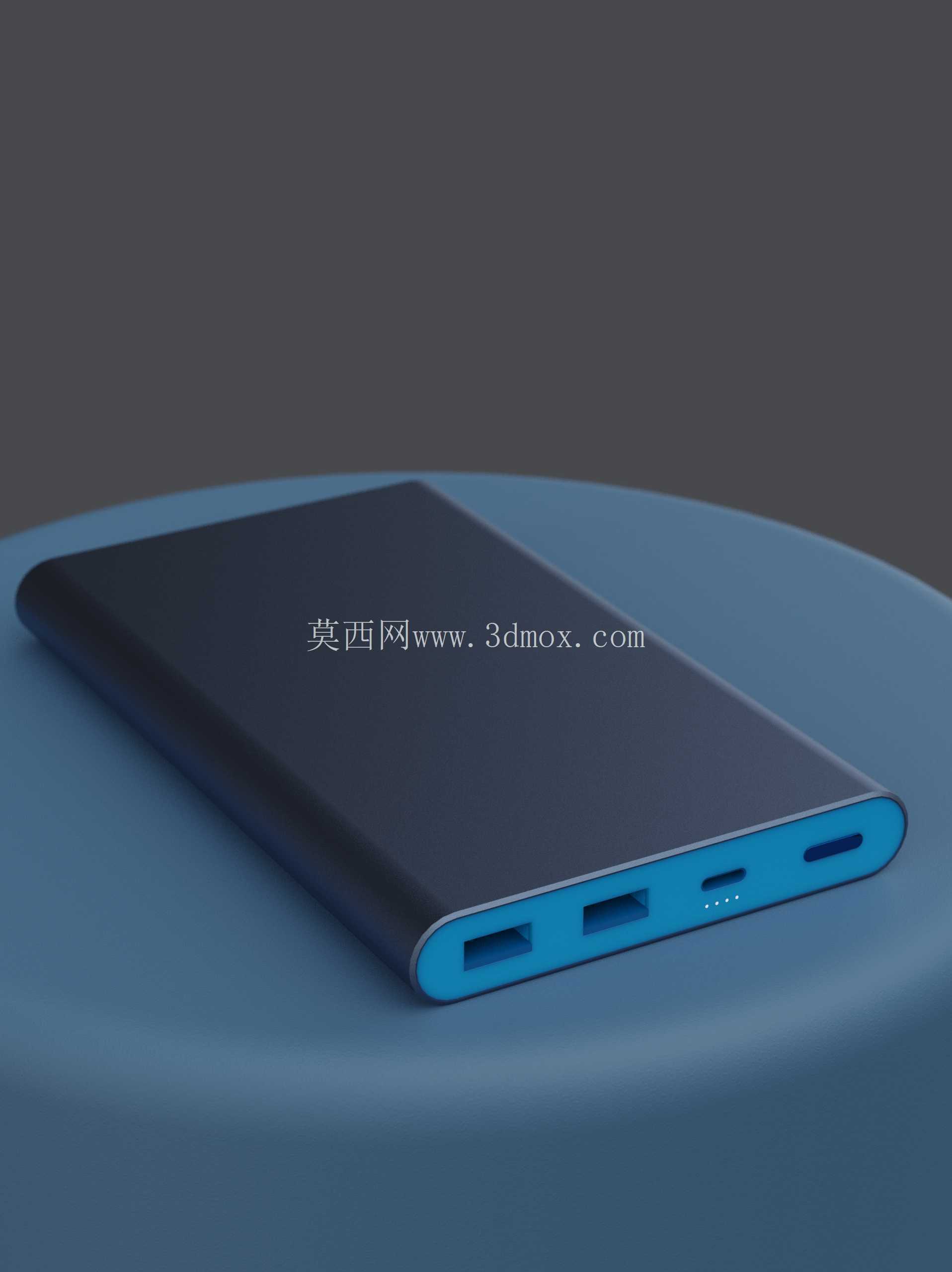

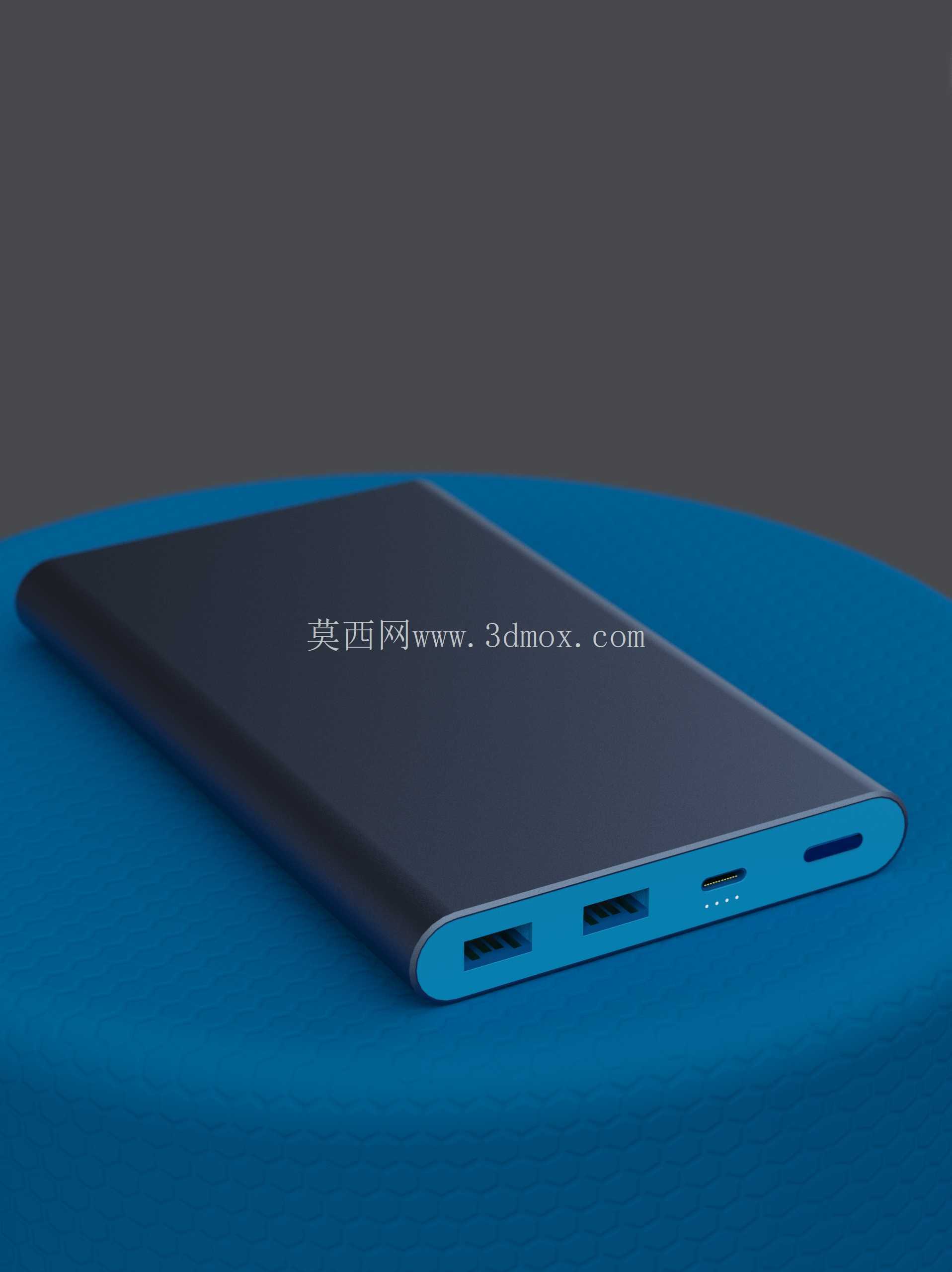

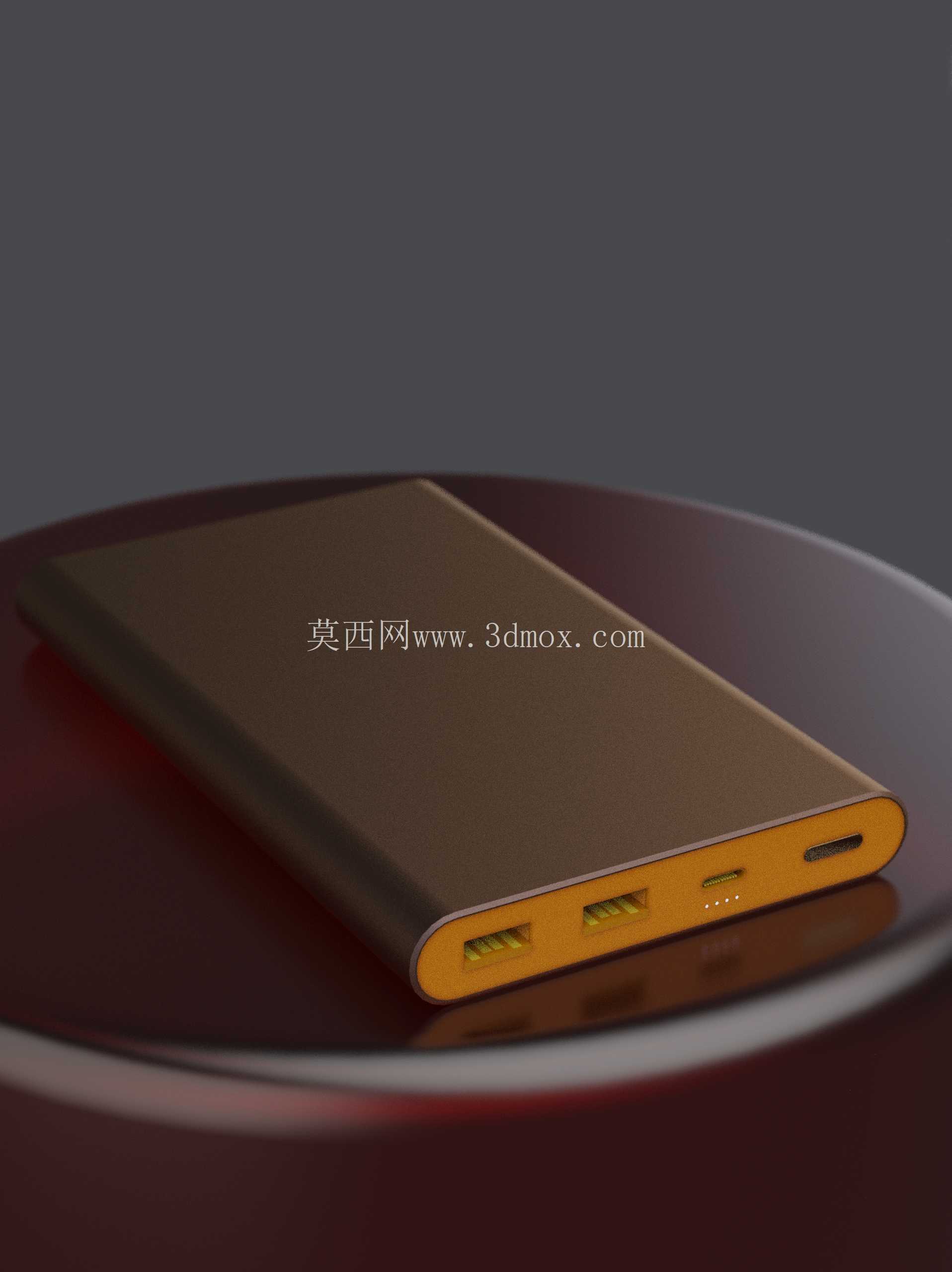

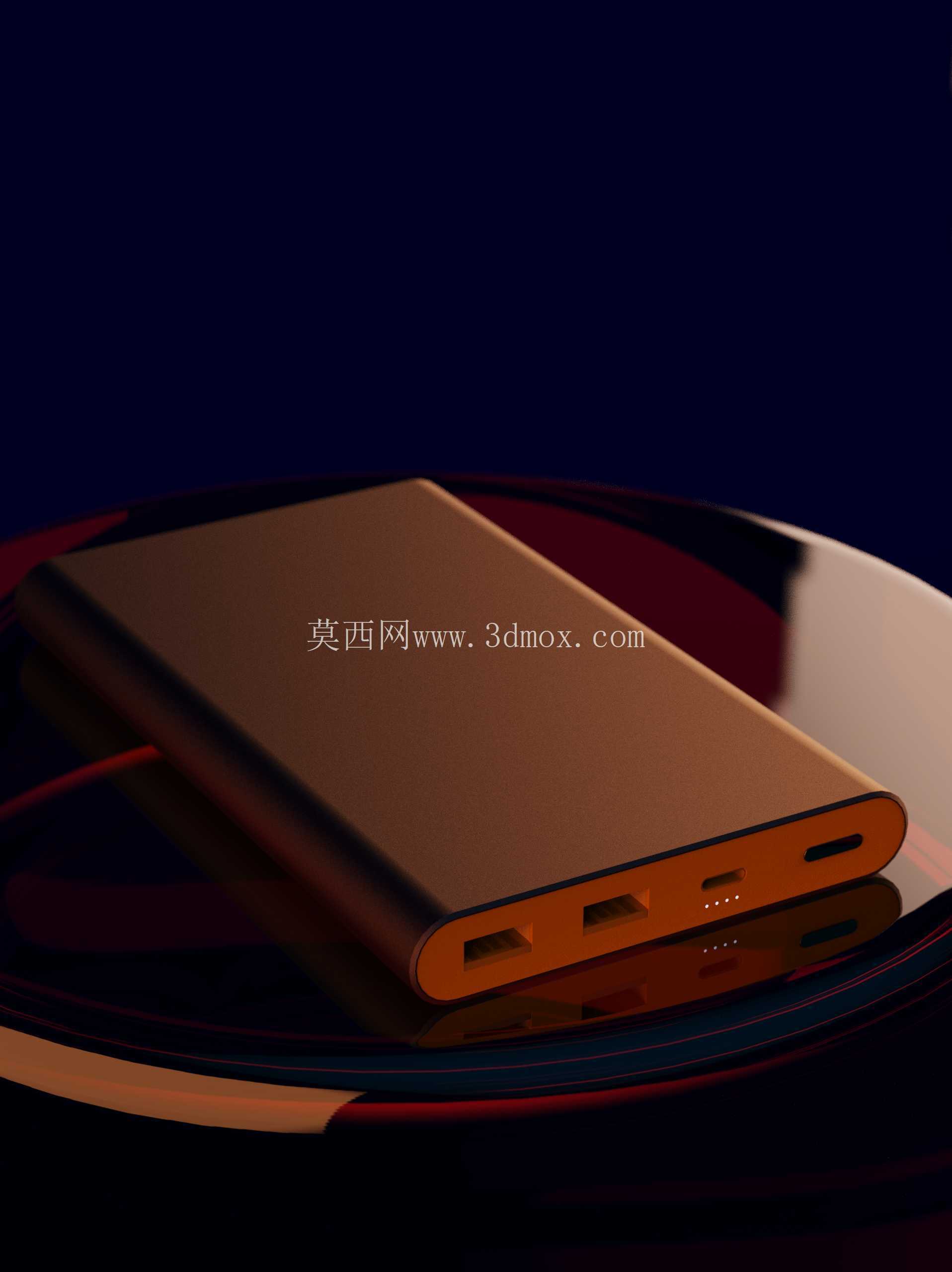

　　从功能特性上看，这款产品采用双USB-A输出接口搭配Type-C输入接口的布局，接口端做了蓝色内凹的撞色设计，既区分了功能区域，也能在插接线材时起到视觉引导作用，避免用户在光线不好的环境下插反接口。接口旁设置了四颗点状电量指示灯，还有一个长条形的状态提示开孔，指示灯做了半透磨砂处理，点亮时光线柔和不刺眼，不会在黑暗环境下造成光污染，同时能清晰显示剩余电量档位，每颗灯对应25%左右的电量区间，用户可以快速判断剩余续航。壳体采用金属中框加磨砂面盖的组合，金属中框能提升整体结构强度，放在包里被钥匙、其他硬物挤压时不容易出现壳体变形，磨砂面盖则能减少指纹残留，日常握持时也不容易打滑，边缘做了大弧度的R角过渡，没有尖锐的棱角，揣在裤兜里不会硌腿，长时间握持的触感也更舒适。

　　设计思路上，这款产品走的是极致轻薄的路线，整体厚度控制在10mm以内，所以内部电芯采用叠片式薄款锂电芯，而不是传统的圆柱18650电芯，这样能最大化利用内部空间，把壳体厚度压到最低。PCB板采用沉板接口设计，接口元件焊接在PCB的下沉区域，进一步降低接口部分的整体厚度，避免接口处凸起影响整体的平整性。壳体的配合采用卡扣加局部点胶的方式，中框和面盖的卡扣均匀分布在四周，卡扣的扣合量控制在0.3-0.4mm，既保证装配后的缝隙均匀，也方便后期售后拆解维修，局部点胶主要集中在接口区域和电芯固定位置，起到缓冲抗震、防止电芯移位的作用。

　　外形尺寸方面，整体长度控制在140mm左右，宽度在70mm左右，和常规5.5英寸到6.5英寸的手机尺寸匹配，放在一起时不会显得突兀，重量控制在200g左右，比大部分手机还要轻，随身携带几乎没有负重感。安装边界上，内部电芯和壳体之间预留了0.2mm的缓冲泡棉空间，避免电芯和硬壳体直接接触，在跌落时能起到缓冲作用，保护电芯不受挤压；接口部分和壳体开孔之间预留了0.1mm的装配间隙，避免壳体加工误差导致接口装配歪斜，同时接口周围做了0.5mm高的凸台，增强接口处的结构强度，频繁插拔线材时不会出现接口松动的问题。

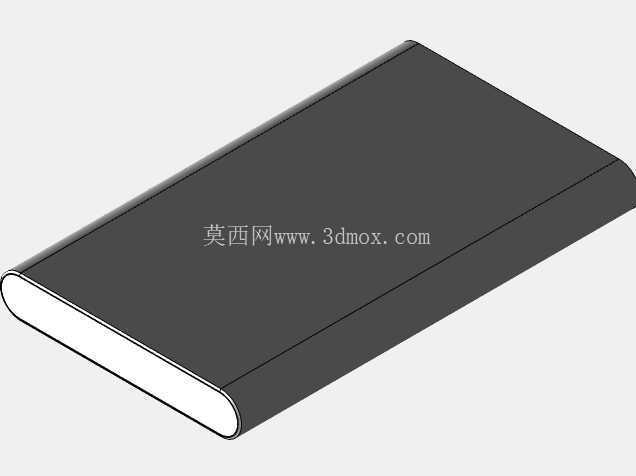

　　实际建模过程中，要特别注意壳体的拔模角度，因为是薄壁注塑件，外观面的拔模角度控制在1度以内，保证外观面没有明显的拔模痕迹，卡扣位置的拔模角度可以适当放大到1.5度，方便注塑脱模。另外金属中框的表面处理采用阳极氧化工艺，蓝色的接口端和黑色的主体面盖形成视觉反差，既提升了产品的辨识度，也不会因为颜色过于花哨显得廉价。内部的电芯固定采用双面胶加四周泡棉限位的方式，不需要额外的塑料固定支架，进一步节省内部空间，降低整体重量，PCB板上的元件全部采用贴片式元件，避免插件元件占用过多的厚度空间，所有元件的高度都控制在8mm以内，匹配整体的厚度设计要求。

　　从结构可靠性角度看，这款产品的边角做了加厚处理，跌落时边角是最先接触地面的位置，加厚的壁厚能吸收大部分冲击能量，避免边角开裂。面盖和中框的配合缝隙控制在0.05mm以内，既保证外观的精致感，也能防止日常使用中的灰尘、汗水进入壳体内部，保护内部电路和电芯。电量指示灯的导光件采用PMMA材质，导光均匀，不会出现局部亮斑，导光件和壳体之间采用过盈配合，装配后不会出现松动晃动的问题。
