在遥控模型车的行走悬挂系统中,杆端关节轴承类零件是连接避震、悬挂摇臂与车架的核心受力构件,这类零件的配合精度直接决定了车辆行驶过程中的虚位大小、动态响应速度以及落地冲击下的结构可靠性,尤其在1/10比例的越野、大脚类遥控车型上,悬挂连杆的端部连接件需要同时承受多方向的交变冲击载荷,还要保证铰接转动的顺畅度,避免卡滞影响悬挂行程的正常释放。

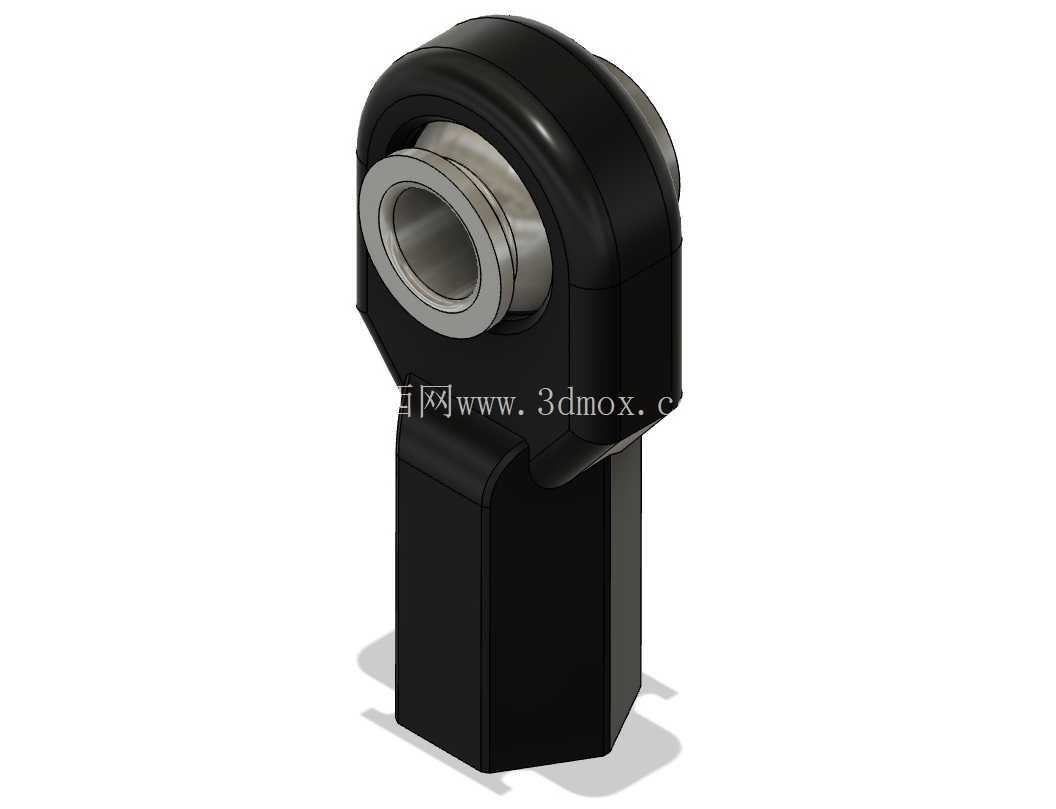

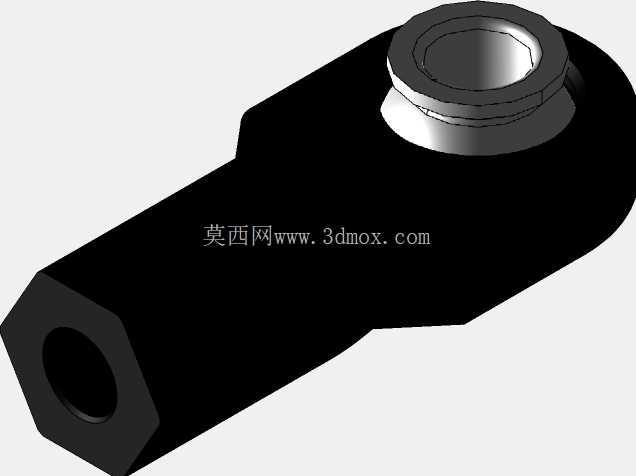

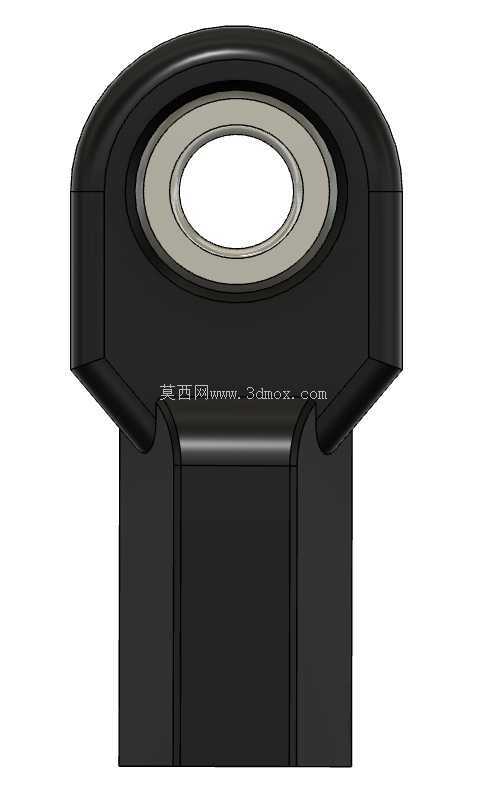

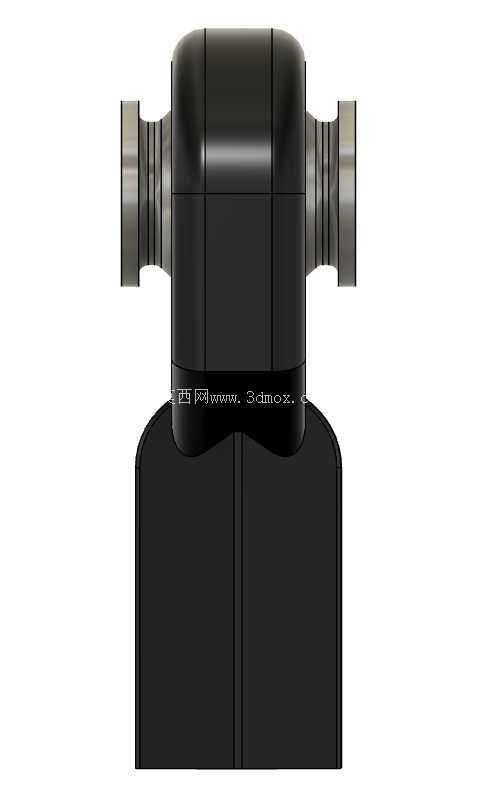

本次建模的长杆端零件,针对Traxxas1942套件的长连杆安装场景设计,区别于同套件的短杆端结构,其主体采用工程塑料注塑成型的基座搭配金属关节内环的组合结构,塑料基座部分设计有带内螺纹的安装柱,螺纹规格匹配M3全螺纹螺杆,可直接旋入金属连杆完成长度微调,满足悬挂系统前束角、camber角的调校需求,安装时无需额外加装转接衬套,螺纹段的长度预留了足够的调节余量,可覆盖同车型不同设定下的连杆长度需求,避免调节行程不足导致的调校受限问题。
关节部分采用带自润滑特性的金属内环与塑料基座过盈压装的结构,内环中心加工有贯通的光孔,孔径匹配M3螺栓的安装间隙,可通过M3螺栓与车架端的安装座形成铰接配合,铰接处的转动间隙控制在0.1mm以内,既保证转动过程无卡滞,又不会因间隙过大产生行驶虚位。金属内环的球面与塑料基座的内球面配合面做了适配性的弧度设计,可实现最大25度的偏摆角度,完全覆盖悬挂在全行程压缩、拉伸过程中的连杆角度变化范围,不会出现运动干涉导致的零件别断问题。
建模过程中优先保证所有安装接口的尺寸精度,包括内螺纹的公称直径、螺距、有效旋合长度,内环通孔的直径、同轴度,以及基座整体的外包络尺寸,避免装车时出现与周边零件的干涉问题;对于塑料基座的外形,在保证安装强度的前提下做了轻量化的壁厚设计,主体壁厚控制在2.5mm,既满足冲击载荷下的强度要求,又不会过多增加簧下质量,影响悬挂的动态响应。零件的安装边界经过实际卡尺测量校核,从安装螺纹端面到球头中心的距离、球头中心到基座底部的高度尺寸均与实物一致,可直接用于整车的虚拟装配、运动仿真,验证悬挂行程中的运动干涉情况,也可作为改装件设计、3D打印替换件的建模参考。
在实际装车使用场景中,这类长杆端多用于前悬挂上摇臂、后悬挂拉杆的外侧连接位置,相比短杆端能提供更长的力臂,降低铰接点的受力载荷,提升大落差落地时的零件抗冲击能力;金属内环的材质选用耐磨轴承钢,长时间使用后磨损量极小,能长期保持铰接间隙的稳定性,避免虚位逐渐增大导致的操控精度下降。建模时还原了零件表面的注塑拔模斜度、边角处的工艺圆角,所有过渡位置均做了R0.5以上的圆角处理,避免应力集中导致的零件断裂问题,塑料基座与金属内环的配合位置设计了定位台阶,压装后不会出现内环脱出的情况,匹配实际生产中的装配工艺要求。
- 上一篇:工业嵌入式4x4矩阵按键键盘结构
- 下一篇:卧式两档拨动式滑动开关结构
- 全部评论(0)
- 模板大小: 522.7 KB
- 售价:5金币
- 下载次数: 285
- 系统要求: STEP / IGES,Fusion 360,Rendering
- 软件分类: 通用五金配件
