卧式两档拨动式滑动开关结构

　　该作品呈现的是一款卧式安装的小型两档拨动开关，属于电子设备内部常见的机械式通断与状态切换元件。模型完整还原了开关外壳、拨柄、固定插片、底部引脚以及内部装配关系，适合在消费电子、仪器仪表、小型控制板和手持设备的结构设计中进行空间校核与选型参考。

　　从实际使用场景看，这类开关通常直接焊接在PCB上，用于电源通路切换、功能模式选择或信号支路选择。设备外壳需要为拨柄预留露出窗口，用户通过横向推动黑色拨柄改变内部触点位置，从而实现两个稳定档位之间的切换。相比轻触按键，拨动开关具有明确的档位保持能力，松手后不会回弹，因此在需要长期保持某一工作状态的低功耗设备、测试工装和简易控制模块中使用较多。

　　结构上，开关主体采用低矮的卧式布局，金属外壳包覆内部塑胶基座与触点组件，既提供一定的屏蔽与防护作用，也增强了焊接后的整体刚性。模型中两侧伸出的固定耳片可在板级布局时作为定位与加固结构参考，底部引脚则承担电气连接和机械固定双重作用。设计时需要重点关注引脚间距、插片宽度、拨柄行程以及拨柄高出壳体的高度，这些边界直接影响PCB封装、外壳开孔和操作手感。

　　建模思路围绕真实装配层次展开：下部红色基座容纳静触点与动触片，中部金属外壳形成支撑和限位，上部黑色拨柄与内部滑动机构联动。拨柄顶部的防滑齿纹用于增加手指推动时的摩擦力，侧面与外壳之间保留必要间隙，避免装配后出现卡滞。外壳端部的折弯和缺口并非装饰特征，而是对应塑胶件定位、引脚穿出以及组装扣合的工艺结构，在三维结构中保留这些细节，有助于后续检查干涉并理解零件成型方式。

　　外形尺寸方面，该类小型开关整体长度、宽度和高度都受到板上安装空间约束，拨柄沿长度方向滑动，安装耳向两侧展开，底部引脚向下伸出。进行整机布局时，不能只按本体投影占用区域，还应在拨柄前后预留滑动行程，在引脚下方预留焊盘与焊接空间，在开关上方预留操作者手指或拨杆接触区域。若设备面板较厚，还要校核拨柄露出高度；若周边存在较高元件，则应避免遮挡拨动路径。

　　在PCB配合上，卧式开关的引脚通常为插装或板贴混合形式，焊孔位置与金属固定片位置需要同步建模。固定耳片即使不承担主要电气功能，也建议在版图上设置对应焊盘，以提高波峰焊或回流焊后的抗振能力。对于经常移动的手持设备，开关周围可增加限位筋或避让槽，使外壳在装配后压住开关本体，减少引脚受侧向力而产生的疲劳风险。

　　功能特性上，两档拨动机构依靠内部动触片在不同静触点间滑动实现状态转换，档位感来自弹性触点与定位结构的配合。设计人员在选用时应结合额定电流、电压、回路负载和操作寿命判断，而三维模型主要服务于安装关系确认：包括拨柄方向是否符合人机操作习惯、开关与电池仓或连接器是否冲突、面板开窗是否居中、维修拆装时是否需要工具避让等。

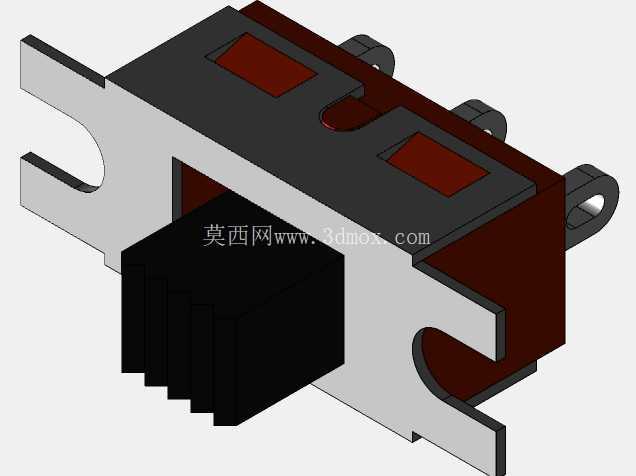

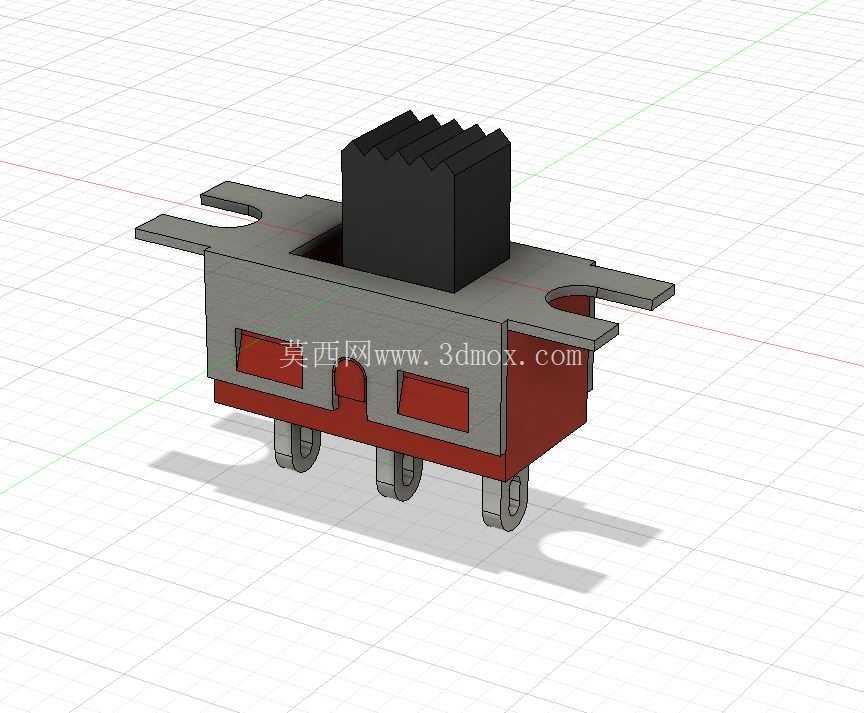

　　模型对外形特征的表达较为直观，金属壳体的折边、红色基座的外露区域、黑色拨柄的齿形顶面以及三个底部引脚均有清晰体现。将其放入整机装配后，可以直接用于检查外壳开口、拨柄行程、PCB焊盘排布和周边元件安全间距。对于需要制作面板或手板验证的项目，该结构也能作为操作件位置确认的依据，避免在样机阶段才发现开关被壳体压住、拨柄无法到位或引脚与板层干涉等问题。

　　从工程表达角度看，这类元件虽然体积小，但对装配细节敏感。引脚的折弯角度、固定耳的展开宽度、壳体底部与PCB之间的贴合面、拨柄最高点与面板内表面的间隙，都应在结构评审中逐项确认。通过三维方式把开关作为真实零件纳入设备，而不是简单用方块占位，可以让电子装联、外壳设计和人机操作三方面的问题在设计早期暴露，从而减少改版次数并提高样机一次装配成功率。
