GM4058蜗轮蜗杆直流减速电机结构

　　该模型呈现的是一款方形蜗轮蜗杆减速箱与圆柱形直流电机组合而成的低速大扭矩驱动部件，常见于小型自动化设备、智能家电、电动执行机构、阀门驱动、输送定位机构以及需要紧凑安装空间的低速旋转场合。整机采用横向布置方式，电机筒体与减速箱侧面连接，输出轴从减速箱前端伸出，这种结构能够在较小的轴向长度内完成高减速比传动，同时把电机的高转速转换为输出端较低转速和较大扭矩。

　　从工程使用角度看，这类减速电机并不单纯追求电机本体功率，而是重点关注输出轴的额定扭矩、空载转速、负载转速、堵转特性、回程间隙以及安装固定方式。蜗轮蜗杆传动具备单向自锁倾向，在部分减速比和润滑条件下，输出端受到外力反拖时可提供一定阻力，因此适合用于翻盖、升降、牵引、卷绕、阀门启闭、小型工作台进给等需要保持位置的机构。实际选型时仍需结合传动效率、润滑温度、负载持续率和冲击工况校核，不能仅凭自锁特性承担安全制动功能。

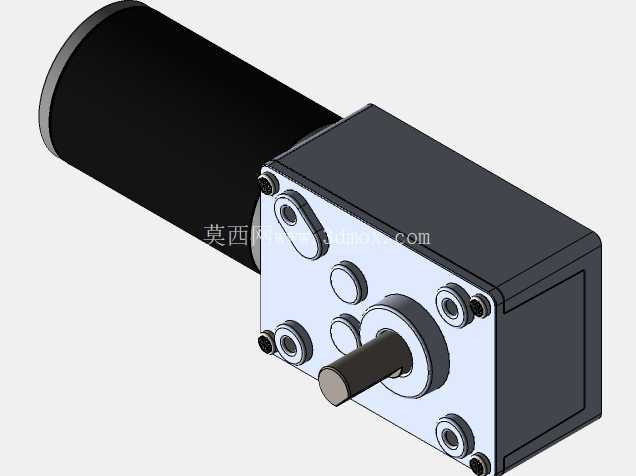

　　外形上，减速箱为近似方形金属壳体，壳体四角设置安装固定孔，便于从端面通过螺钉锁紧到设备机架上。方形箱体的优势在于安装边界清晰，布局时容易预留包络空间，也方便与支架、法兰、联轴器或摇臂类零件配合。输出轴为单出轴金属轴，位于箱体正面偏置位置，轴端可安装联轴器、带轮、齿轮、摇臂或滚轮。建模时需要特别注意输出轴中心高、轴径、轴长、键槽或扁位以及箱体孔位之间的相对关系，这些尺寸会直接影响后续机构装配。

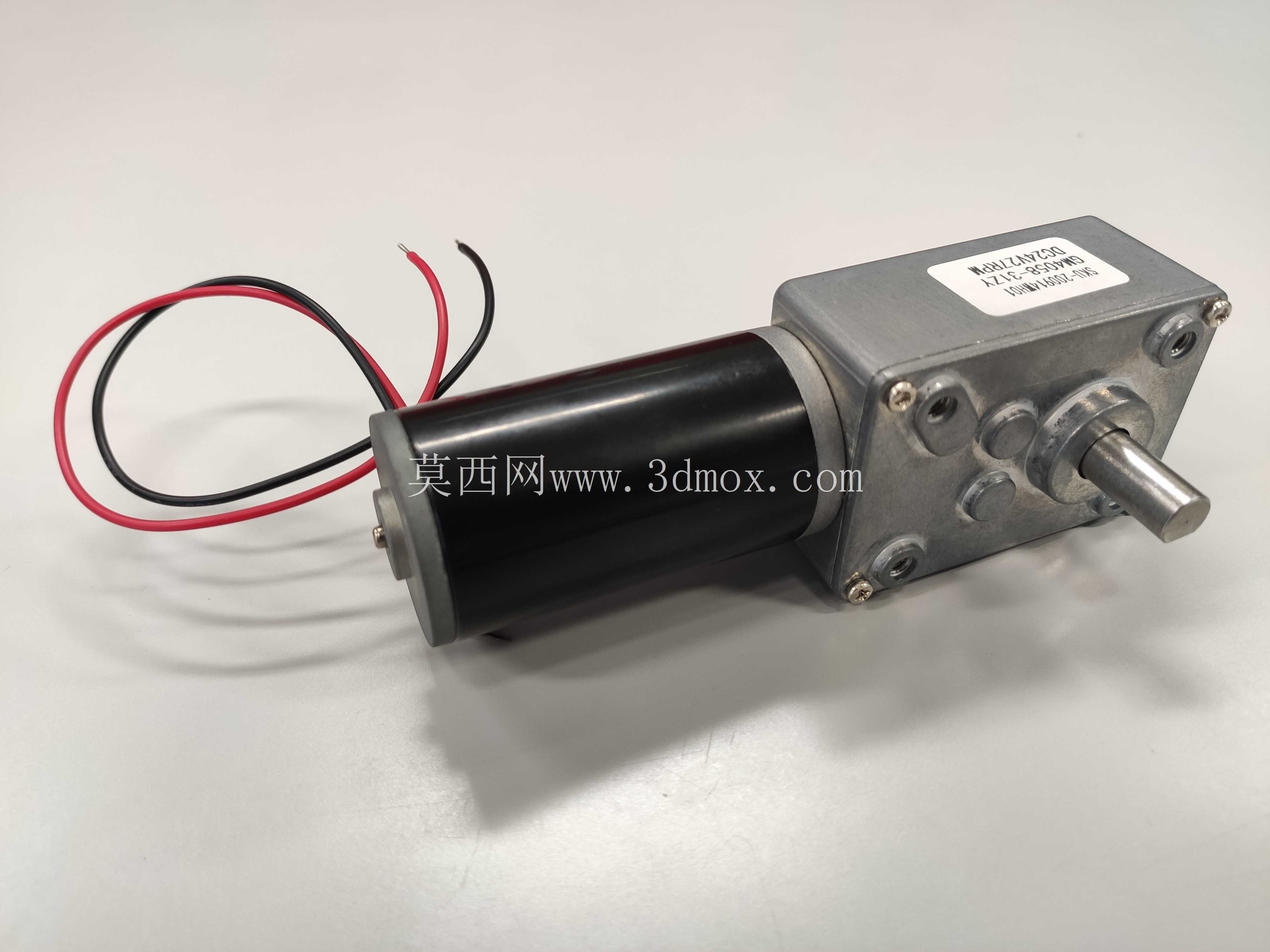

　　电机尾部引出红黑两根电源线，红色通常对应正极、黑色对应负极，调换接线方向可改变输出轴旋转方向。线缆从电机后端侧向引出，设备布线时应预留弯曲半径，避免线缆紧贴箱体锐边或运动部件。圆柱电机外壳承担磁路和防护作用，外表面在连续运行中会产生温升，周围不宜紧贴封闭塑料件或隔热材料；若安装在密闭舱体内，应考虑自然通风、散热间隙以及温度敏感元件的距离。

　　减速箱与电机之间通过过渡连接座集成，内部蜗杆一般由电机轴直接驱动，蜗轮再带动输出轴旋转。该布置使传动链较短，噪声相对可控，也能降低小功率直流电机高速端对负载的直接冲击。箱体上的装配螺钉、接合面和轴承位置在三维模型中均有体现，结构工程师可据此检查拆装空间：箱体正面螺钉需要工具接近，输出轴周围要留给联轴器锁紧螺钉，电机筒体后侧则要保证线缆插拔和维护空间。

　　在设备布局中，这类电机常作为末端执行动力源使用。例如在小型翻斗机构中，输出轴连接摇臂，把旋转运动转化为摆臂升降；在电动阀门或风门机构中，输出轴通过联轴器带动阀杆转动，利用低速扭矩完成开启和关闭；在微型输送线上，它可以驱动主动辊或同步带轮，提供稳定的低速进给；在智能柜、自动售货机、投饵机、清洁设备中，也可用于推杆、卷盘、挡板和锁止机构的驱动。

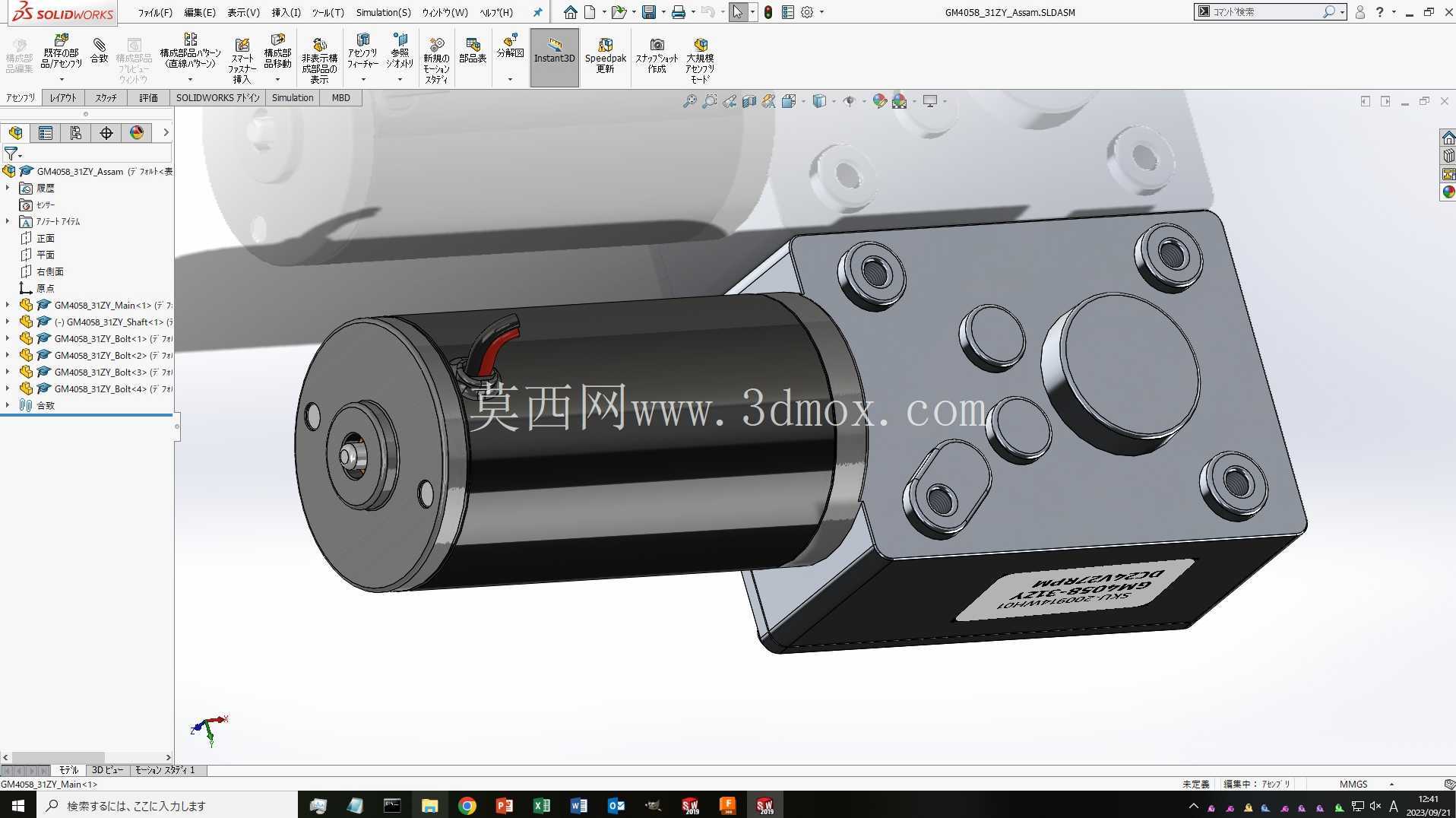

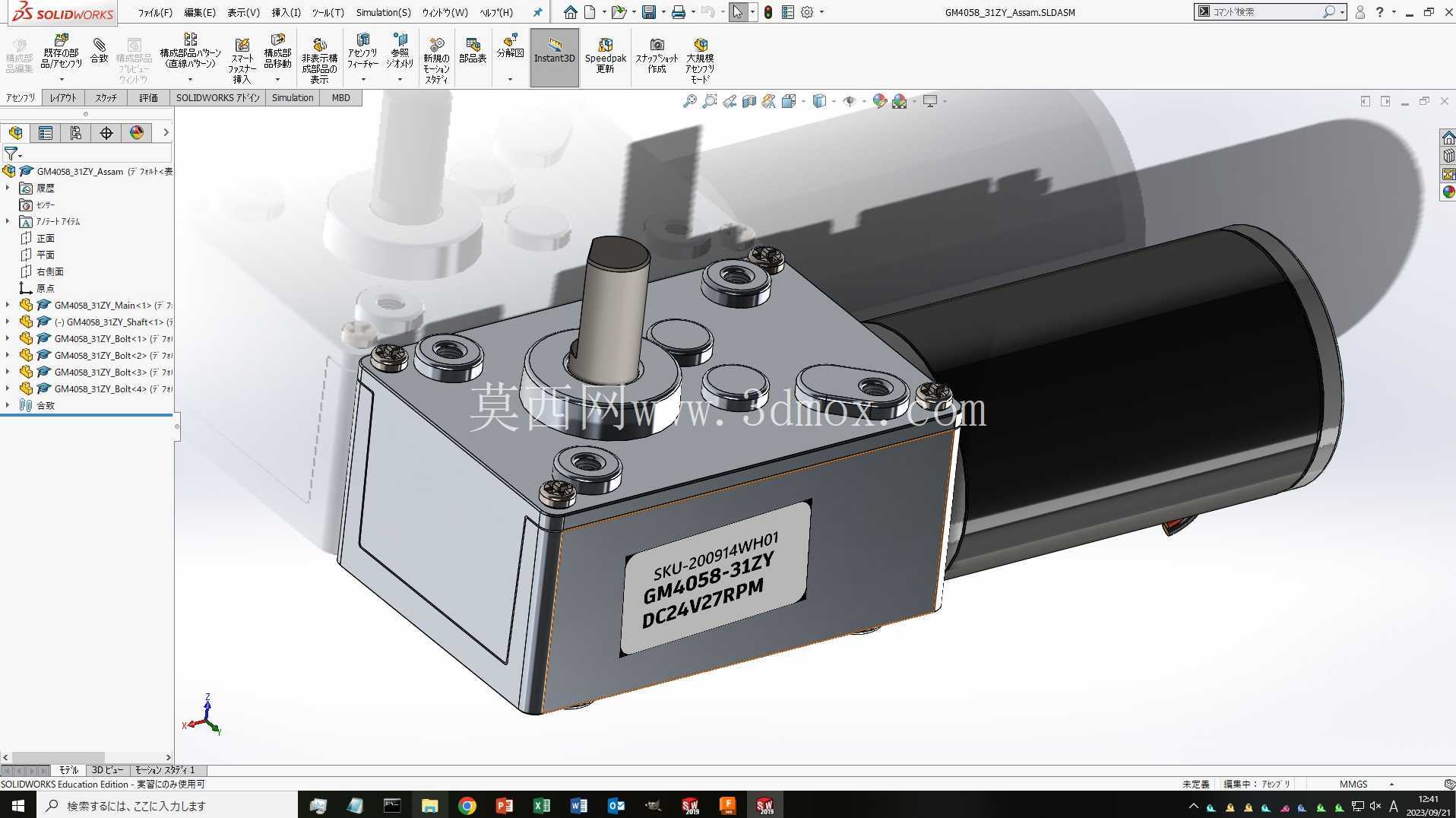

　　建模处理时，应把整机拆分为电机筒体、减速箱体、箱盖、输出轴、固定螺钉、线缆等几个主要装配层级。外形建模可优先完成圆柱电机与方形箱体的基准定位，再建立输出轴轴线和安装孔阵列。用于干涉检查时，不必过度还原内部绕组、磁极和齿面微观结构，但应保留外部关键接口，包括箱体轮廓、安装孔、输出轴直径与伸出长度、电机外径、线缆走向以及接线端位置。若模型用于运动仿真，可给输出轴设置旋转自由度，并根据设计转速设定角速度，用于检查外部连杆或带轮在极限角度下是否与机架碰撞。

　　安装边界方面，方形减速箱端面通常承受主要反力，支架应具有足够刚度，避免输出轴受径向载荷后箱体晃动。若输出端直接悬挂皮带轮或滚轮，皮带张力会转化为轴上的径向力，需要校核轴伸长度和轴承承载；更稳妥的方式是把从动轮支撑在外部轴承座上，电机仅通过联轴器传递扭矩。对于轴向冲击明显的机构，也不应让电机轴直接承受撞击，可在传动链中加入限位、缓冲或过载保护。

　　蜗轮蜗杆减速电机的扭矩输出与转速、电压、减速比、润滑状态和温升密切相关。低速端虽然能放大扭矩，但蜗杆传动效率会随速比增大而下降，发热也会增加。连续运行设备应把工作点放在合理负载区间，频繁正反转机构则要关注启动电流和齿面冲击。三维设计阶段把电机外形、安装孔位、输出轴高度和线缆空间准确建出，能够减少后期样机装配时出现的孔位错位、轴系不同心、线缆拉扯和维护工具无法进入等问题。

　　整体来看，该结构适合空间受限、需要低速大扭矩且安装方式简单的中小型传动场景。模型对外形特征和装配接口表达明确，既可用于设备方案布局，也可作为电机选型校核、支架设计、传动件连接以及整机干涉检查的参考依据。
