5kg量程平行梁式称重测力传感器

　　平行梁式称重传感器是小量程测力场景里最常见的一类弹性体结构，这款5kg量程的单点式载荷单元，广泛出现在桌面电子秤、小型定量包装设备、实验室配料工位、自动售货机出货检测以及3C产品装配压装工位的力反馈环节。它的核心工作原理依托惠斯通电桥：弹性梁在受载后产生微应变，粘贴在梁上下表面应变集中区的电阻应变片随之发生阻值变化，四片应变片组成全桥电路，在激励电压供电下输出与所受载荷成正比的毫伏级差分信号，后端搭配称重变送器或24位高精度ADC采集芯片，即可完成重量到电信号的线性转换。

　　从结构设计思路来看，这类平行梁（也叫悬臂梁单点式）弹性体一般选用6061铝合金或2A12硬铝加工，铝材兼顾了足够的弹性极限、较低的迟滞与良好的机加工性能，在5kg这种小量程下，梁的壁厚可以做得较薄，从而获得充足的应变量，保证输出灵敏度。弹性体整体为长条形块状，中部加工出上下对称的两个矩形盲孔（即应力削弱槽），这两个孔之间形成的薄壁区域就是应变梁的核心受力段——盲孔的轮廓经过圆角过渡处理，目的是把载荷引起的应变集中引导到贴片位置，同时避免尖角处产生应力集中导致疲劳裂纹。梁的两端各设置两个沉头安装孔，一端通过螺钉固定在设备基座上作为固定端，另一端作为加载端承载秤盘或被测工件，这种一端固定、一端受载的悬臂布置，使得加载点在一定范围内偏移时仍能保持较好的测量一致性，这也是单点式传感器能够直接支撑方形秤盘、抗偏载能力优于简单悬臂结构的原因。

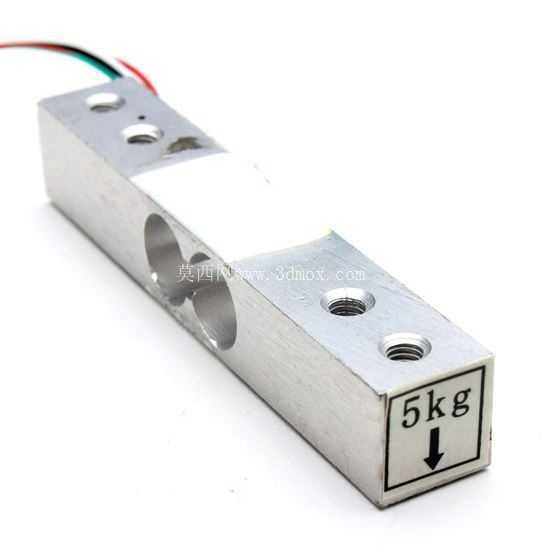

　　从外形与安装边界看，该传感器本体为细长矩形金属梁，长度方向远大于宽度与高度，属于低矮扁平构型，非常适合嵌入空间受限的设备内部。固定端与加载端的安装孔位间距、孔径需要在整机布局时严格对齐：安装基面要求平面度良好，若基座存在翘曲，紧固螺钉时会给弹性梁施加附加预应力，导致零点漂移甚至输出非线性。安装时通常采用强度等级合适的内六角螺钉，配合平垫圈，扭矩按规格均匀施加，避免单侧过紧使梁产生扭曲。加载端上方一般通过一个传力压头或秤盘支架把外力垂直引入，侧向力与扭转力矩是这类传感器的大忌，设计工装时应通过限位结构约束水平方向窜动，保证被测力始终沿梁的敏感方向（垂直向下）作用。

　　出线端从梁体侧面引出一根四芯屏蔽电缆，线芯颜色通常对应激励正、激励负、信号正、信号负，屏蔽层单端接地以抑制工业现场的电磁干扰。电缆根部做了防弯折护套，避免装配过程中反复弯折扯断应变片引线。梁体端面贴有标注5kg量程及受力方向箭头的铭牌，箭头方向即规定的加载方向，反向或侧向安装都会带来测量误差。

　　在实际选型与建模校核中，工程师需要重点关注几个边界：其一为额定量程与过载能力，5kg为正常称量上限，弹性体一般可承受1.5倍左右的安全过载而不损坏，但长期冲击载荷仍应避免；其二为灵敏度与桥阻匹配，常见输出灵敏度约1~2mV/V，桥阻350Ω，建模时可据此预留变送器安装空间；其三是蠕变与零点恢复，铝合金弹性体在满载长时间静置后会有微小蠕变，定量包装工位常通过软件零点追踪补偿；其四是温度补偿，应变片与弹性体之间已内置温度补偿片或通过半桥自补偿，建模布置时应让传感器远离热源，减少温度梯度带来的附加应变。

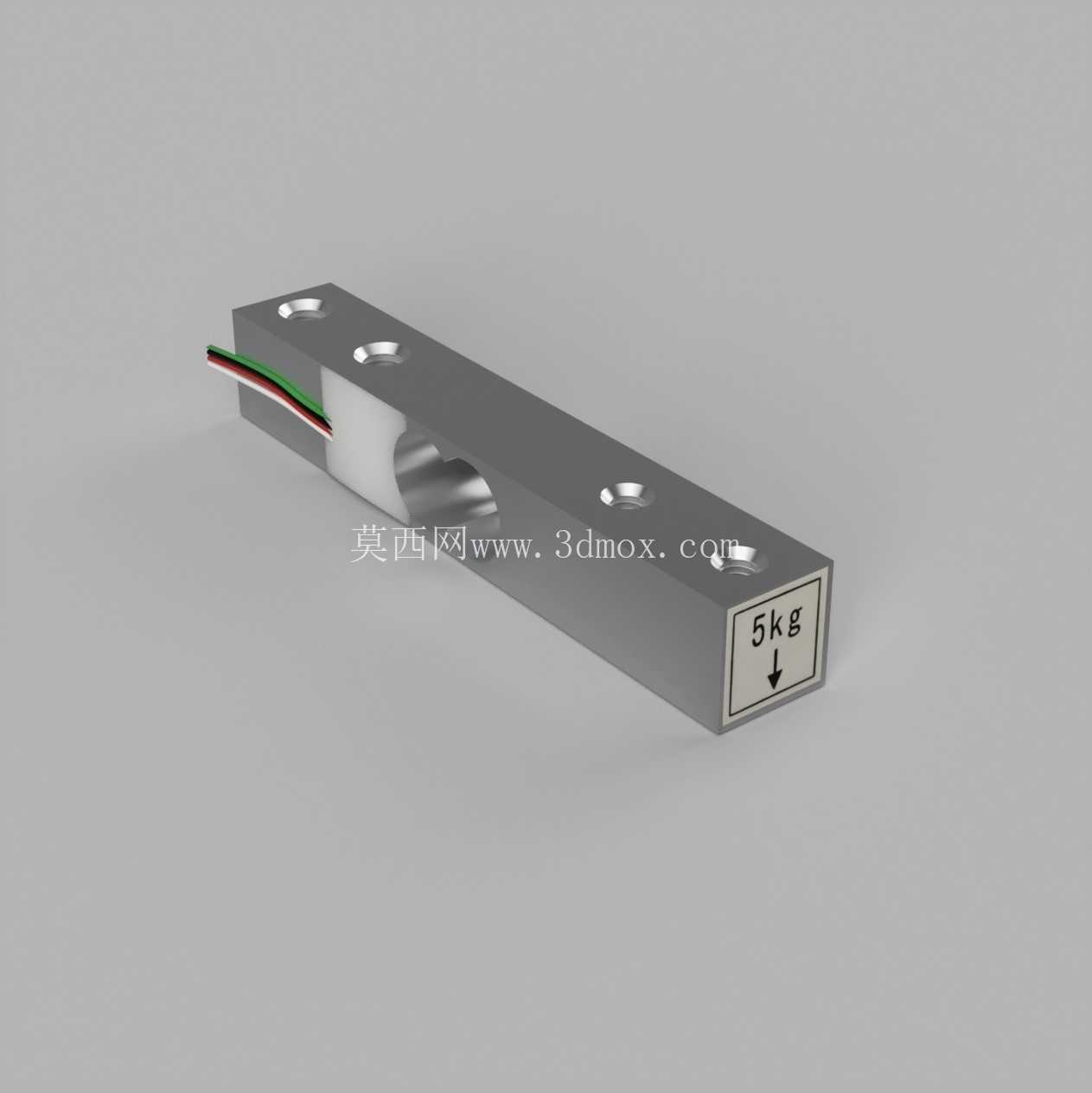

　　三维建模时，弹性体可按实体特征绘制：先拉伸出长条基体，再在中部切除上下对称的应力槽并对槽口倒圆角，两端绘制沉头安装孔，侧面绘制出线孔与电缆护套；应变片属于贴装薄片，可在贴片区以薄实体示意，便于后续向电气同事标注桥路组成。整机装配阶段，传感器上下方应预留微量间隙，保证加载过程中梁体自由变形、不与周边结构剐蹭干涉，这一点在紧凑设备布局里尤其需要反复核对运动包络。
