APDS9960手势光色感应开发板

　　这块集成了环境光检测、RGB色彩识别、接近判定与非接触手势捕捉功能的传感小板，在桌面交互装置、智能家电控制面板、小型自主移动机器人外设、教学实验平台以及创客快速原型项目里，适配场景非常广泛。做整机结构布局的时候，最先要敲定的就是板体的安装边界：整板采用标准小型 breakout 载板尺寸，四个角预留了统一规格的机械安装通孔，孔位做了镀金环形焊盘加固，既可以用M2规格的铜柱配合螺丝做层叠堆叠固定，也能直接贴装在3D打印的设备面板预留槽位里，安装孔的中心距完全匹配Adafruit同系列STEMMA QT小板的通用孔位规范，做多传感器阵列排布的时候，不用反复重新校核孔位坐标，同系列的光照、温湿度、气压传感板都能共用同一套安装支架，大幅减少结构件的开模与打印种类。

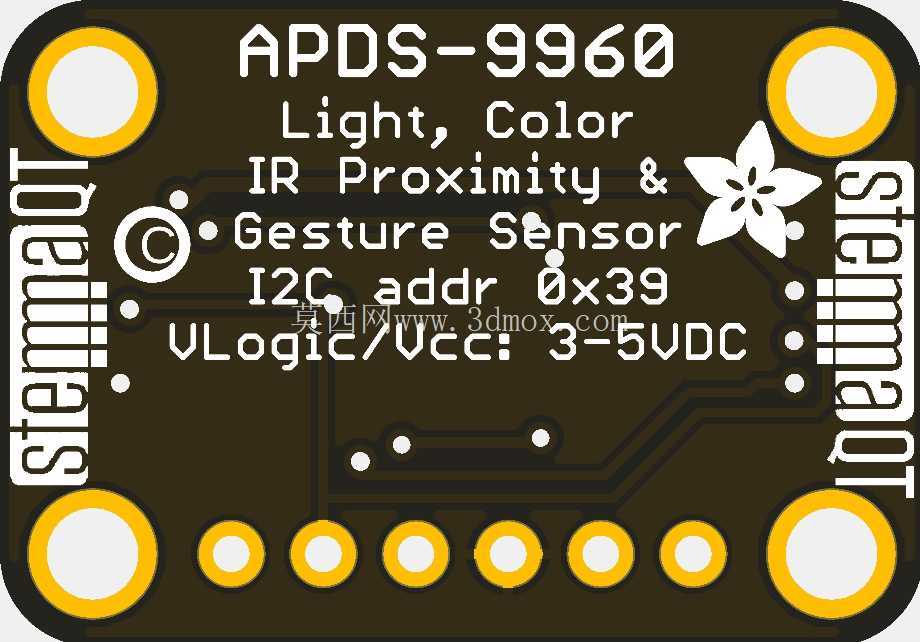

　　从实际接线与维护的角度看，板体两侧都布置了标准化的Qwiic/STEMMA QT 4Pin连接器，走I2C通讯总线，不需要自行焊接排针就能快速完成接线，多板串联的时候只需要用两端带兼容插头的4芯线缆依次串接，供电与通讯链路同时打通，设备内部走线非常整洁，就算是后期需要更换传感单元，也不用拆解整束线缆，拔插对应小板即可完成替换。板边同时引出了VIN、GND、SDA、SCL、INT以及3V3标准直插焊孔，在没有配套QT线缆的场景下，也可以直接焊接排针，用杜邦线连接到主控板的对应IO口，兼容面包板搭电路、洞洞板焊接、定制载板贴装等多种开发模式，适配不同阶段的项目需求。

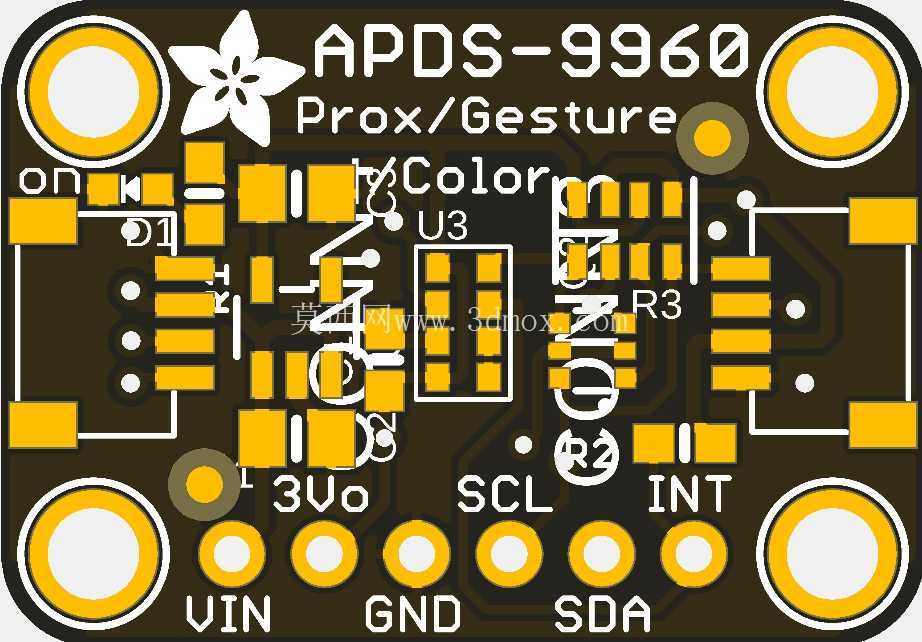

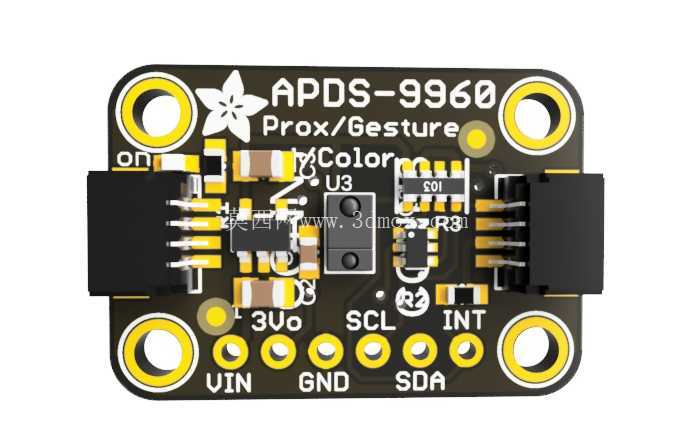

　　功能层面的硬件布局完全围绕传感检测的可靠性展开：核心APDS9960传感芯片布置在板体正面居中位置，上方预留了光学通透窗口，安装到设备外壳上时，可以在外壳对应位置开一个直径很小的采光孔，既能够让环境光线、手势反射的红外信号顺利抵达传感面，又能避免外界灰尘、触碰直接损伤芯片光学区域。板上集成了必要的电源退耦电容、上拉电阻与电平匹配电路，输入电压兼容3.3V与常见的5V单片机系统，不用外接额外的电平转换模块，直接接入Arduino、树莓派、BeagleBone这类常用主控就能完成硬件连通。中断引脚INT单独引出，当传感器检测到接近触发、手势识别完成或者光强数据超过设定阈值时，可以主动向主控发送中断信号，不用主控持续轮询I2C总线，在低功耗电池供电的便携设备里，能显著降低整机待机功耗。

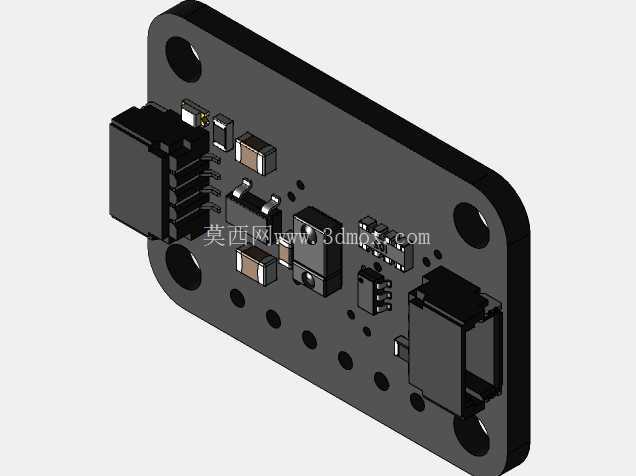

　　结构建模的时候，需要重点还原几个影响装配的细节：首先是两侧连接器的外形凸起高度，连接器比PCB板面高出一定尺寸，在做层叠堆叠安装时，两块板之间的铜柱高度要大于连接器的总高，避免对接插头互相干涉；其次是板边直插焊孔的位置，如果项目需要焊接排针，要预留出排针插接到主控板后的插拔操作空间，不能在排针正下方布置其他凸起的结构件。板体四角的安装孔做了大尺寸的环形镀金露铜区域，建模时要还原孔周的环形轮廓，锁螺丝的时候金属垫圈压在镀金环上，不会刮伤PCB表面的阻焊层，长期使用也不会因为震动出现螺丝松动的问题。板上的丝印标识清晰标注了引脚定义、芯片型号与接口功能，在做整机装配指导文档时，可以直接对应丝印位置标注接线关系，生产环节的接线出错概率会低很多。

　　实际工况里，这块传感板可以实现几厘米到十几厘米范围内的上下左右四方向手势识别，不用用户直接触碰设备面板，在厨房电器、医疗操作台这类手上沾有水或者污渍的场景下，非接触操作能避免面板沾污、交叉接触的问题；环境光与RGB检测功能可以用来感知环境亮度自动调节屏幕背光，也能识别物体表面的基础色彩，做物料颜色分拣、色卡读取这类小型自动化项目；接近检测功能可以在用户手部靠近设备时自动唤醒休眠的主控，无人操作时自动进入低功耗模式，延长电池设备的续航时间。建模过程中把PCB板厚、元器件最高凸起高度、连接器插拔方向、安装孔位坐标全部精准还原后，导入整机装配体里就能直接做干涉检查，提前发现结构布局里线缆弯折半径不足、传感窗口被外壳遮挡、安装螺丝和底部元器件碰撞这类常见问题，不用等到实物打样回来再反复修改结构，大幅缩短原型开发的迭代周期。
