INA219高侧电流传感板STEMMAQT结构

　　该结构对象面向嵌入式测控、电源监测、机器人底盘、小型自动化设备以及实验台架中的直流电流采集场景，核心是一块采用STEMMA QT/Qwiic连接方式的高侧直流电流传感器板。板件以黑色PCB为载体，集成电流采样电阻、INA219传感芯片、I2C上拉与配置电阻、连接器、安装孔和丝印标识，整体围绕低接线复杂度、快速集成和可重复安装进行设计。实际使用中，这类模块常布置在电池输出端、电机驱动供电支路、SCUTTLE类移动机器人电源分配板、BeagleBone或Raspberry Pi控制平台附近，用于读取总线电压、负载电流以及推算功率，为能耗评估、过流保护、电池余量判断和设备状态监测提供基础数据。

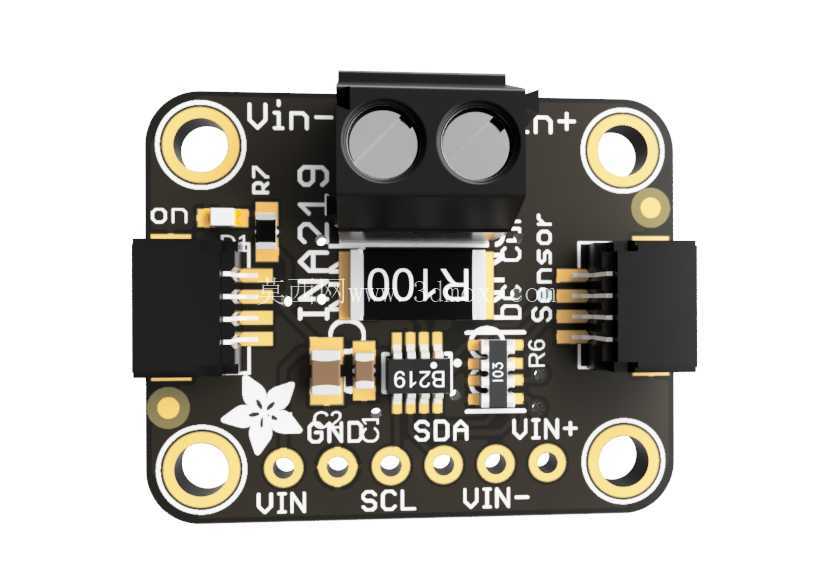

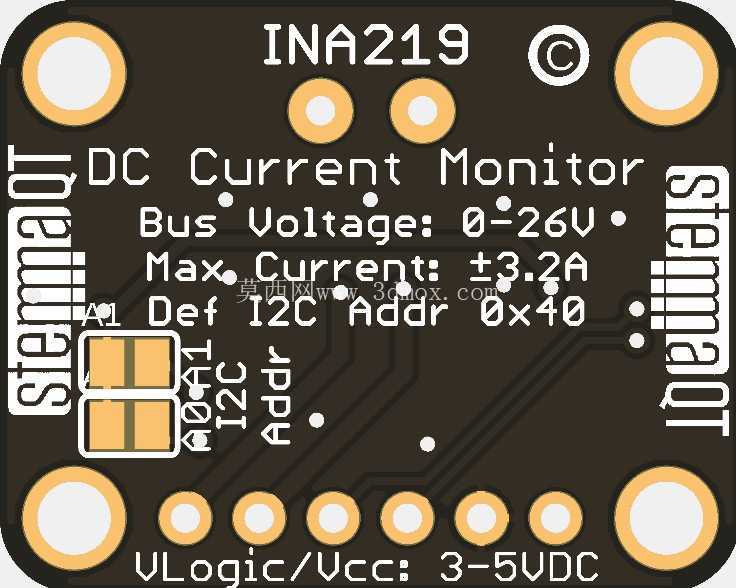

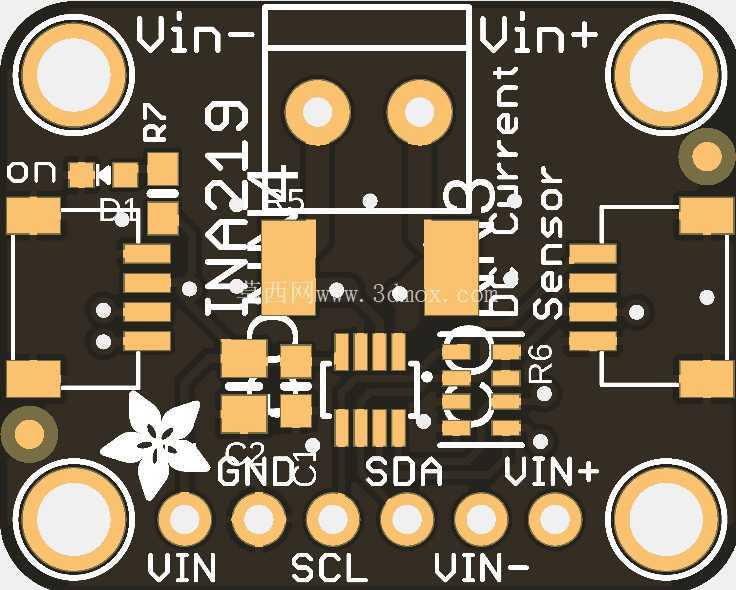

　　从板级布局看，电流路径与信号路径被明确区分。VIN+与VIN-端子位于板边，配合采样电阻形成高侧电流检测链路；VIN、GND、SCL、SDA等焊盘沿板缘排列，便于裸线焊接或外接端子。两侧预留STEMMA QT/Qwiic兼容连接器，使I2C电源线、地线和时钟数据线能够通过标准化线束直接接入主控，减少杜邦线错接风险。连接器位置靠近板边，插拔方向与板平面平行，在紧凑设备内部维护时不需要大幅拆解周边结构。板上丝印将引脚名称、极性、电阻位号和器件编号直接标出，装配和检修时可快速确认信号方向，尤其适合样机迭代、教学实验和小批量设备验证。

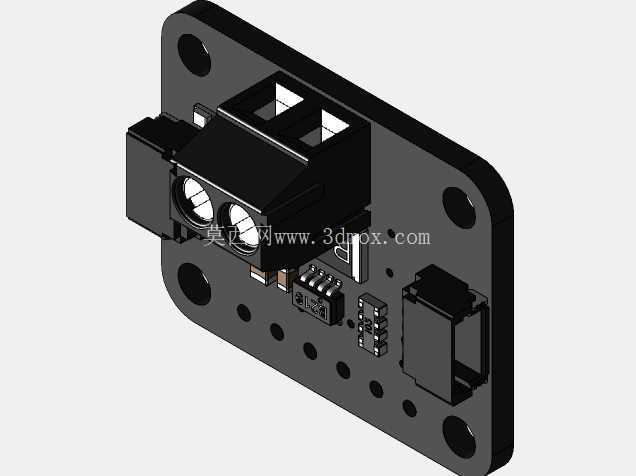

　　外形设计采用近似矩形PCB，四角设置镀金安装孔，孔位与常见小型Adafruit传感板保持一致的安装逻辑，可通过M2或相近规格螺钉、铜柱固定在亚克力板、3D打印支架、铝型材附件或设备内壁上。安装边界需要重点关注板上方连接器和采样元件的高度，尤其是两个STEMMA QT插座及高侧采样区域，不能与外壳、走线槽或相邻板件发生干涉。板边焊盘外露，若安装在金属机架附近，应保留绝缘间隙或增加绝缘垫片，避免焊脚、连接器外壳与金属结构短接。板厚、孔边距和连接器外轮廓在三维建模中均应按实物比例还原，以便在整机布局阶段检查线束弯曲半径和插拔空间。

　　功能实现上，INA219通过I2C接口向主控提供数字测量结果，避免模拟采样中长线噪声和ADC分辨率不足的问题。高侧检测方式将采样电阻放在负载供电正端，适合电池供电系统中对地电位复杂、多个负载共地的场合。板上采样电阻承担主要功率通路，建模时不应只把它视作普通贴片元件，其铜箔加宽、焊盘热容量和周边净空都体现了大电流路径的设计意图。周围小尺寸电阻电容用于地址配置、接口电平与电源稳定，布局紧凑但仍保留维修识别空间。

　　在三维结构设计中，该模块不仅是电子原理的载体，也是整机装配中的一个机械节点。安装孔决定板件固定姿态，连接器高度决定上层盖板距离，侧边焊盘决定手工接线时的操作空间，板上元件最高轮廓决定包装和堆叠边界。将其放入机器人底盘或控制柜模型时，可先以PCB本体作为定位基准，再叠加连接器、采样电阻、芯片和丝印细节；线束应从连接器侧向留出平缓弯弧，避免插头根部受力。若设备存在振动，固定螺钉处可使用减震柱或铜柱，板边与金属件之间保留绝缘距离。

　　该模型适合用于电源监测模块选型校核、教学实验装置搭建、移动机器人电气布局、I2C传感器阵列装配以及小型智能设备结构评审。它的价值不在于复杂运动机构，而在于把真实电子模块的板形、孔位、接口、元件高度和装配约束完整纳入三维环境，使结构工程师在外壳设计、支架布置和线束走向确认时能够提前发现干涉、接插方向错误和维护空间不足等问题。
