35毫米直径迷你机器人行走轮

　　小型移动机器人在实验室教学平台、桌面巡检样机、轻量化AGV演示单元以及创客类竞赛小车里，行走轮往往不是随便选一个圆件就能解决的问题。轮径过小会越障能力不足，轮径过大又会抬高底盘重心，影响传感器布置和车体稳定性。这个轮件把外径控制在35毫米，正好落在微型差速底盘常用的尺寸区间内，既能够配合低速直流减速电机输出轴使用，也能在紧凑车架里保留足够的离地间隙。

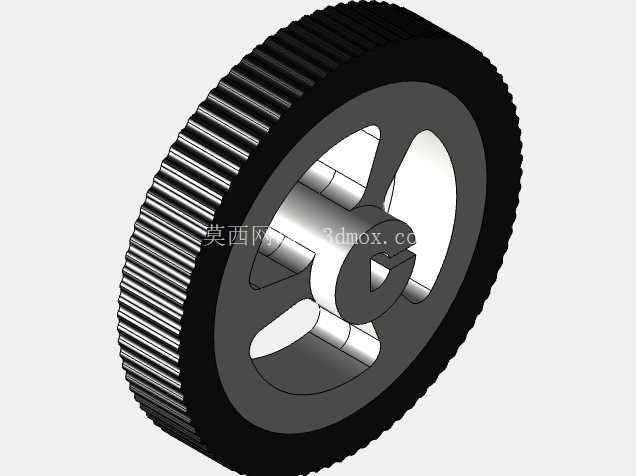

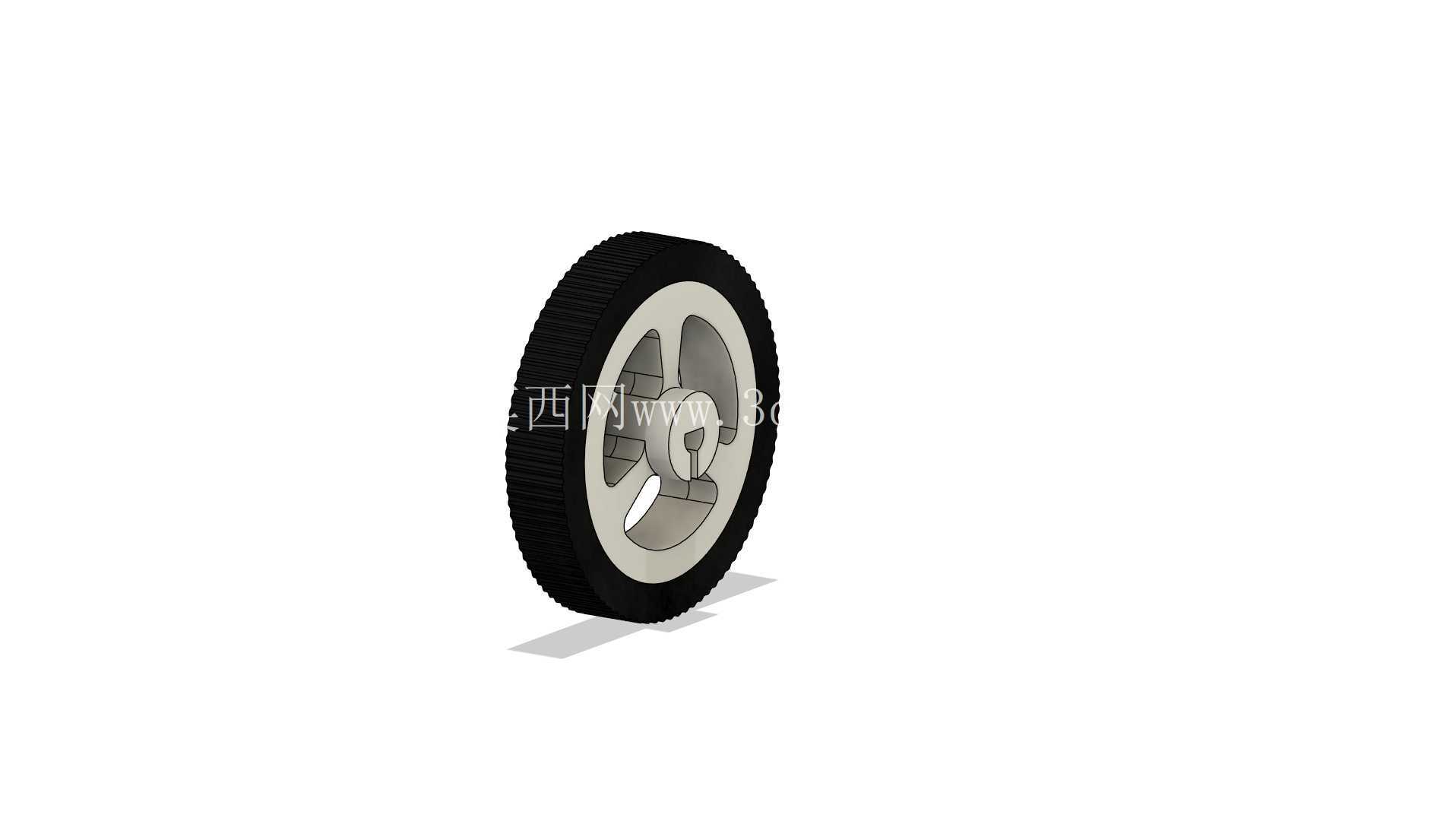

　　从结构上看，轮体采用外圈橡胶胎面与内侧轮毂组合的思路。黑色外圈承担接触地面的功能，表面带有细密齿纹，作用不是传递大扭矩，而是在桌面、木板、PVC地坪、轻型地毯等常见试验表面上增加摩擦系数，减少差速转向时的侧向打滑。轮毂部分使用浅色硬质材料形态表达，中心设置轴孔，周围通过辐条式开孔减轻材料占用。开孔并不是单纯为了外观，在小尺寸零件上，连续实心轮盘会增加不必要的转动惯量，也会让注塑或打印成型时的壁厚分布过于集中；辐条之间的空腔可以让质量更多分布到外缘附近，同时避免中心区域材料堆积。

　　建模时需要重点处理几个配合边界。首先是中心孔与电机轴或轮轴的连接关系，微型机器人常用D型切边轴、圆轴加顶丝、十字槽轴等方式，轮芯位置必须保留足够的实体厚度，才能承受锁紧螺钉的局部压力。若轴孔周围壁厚太薄，起步和制动时容易出现孔位椭圆化，长期运行后会产生周向间隙。其次是轮毂与外圈的结合面，橡胶胎面和硬质轮毂之间不能只靠一个圆柱面贴合，实际设计中通常会在轮毂外缘增加止挡台阶或环槽，使胎面轴向定位明确，避免转向时胎圈相对轮毂扭转。

　　轮宽方向也要结合底盘空间校核。35毫米级轮子通常用于载荷不大的平台，单轮承载多在数百克到数千克之间，过宽的轮体会增加摩擦阻力并让转向更钝，过窄则会降低接地面积。该轮在视觉比例上保持了适中的胎宽，外圈齿纹沿圆周连续布置，侧向轮廓圆润，装配后不会与车架侧板、支撑柱或线束发生突兀干涉。轮毂外侧的辐条窗口形成三个较大的镂空区域，既方便观察内部轴套位置，也能在样机调试时快速判断轮子是否装反。

　　在实际应用里，这类轮子常成对布置在车体左右两侧，配合万向滚珠或小型从动轮构成差速驱动系统。选型时不能只看外径，还要把安装面到轮缘的距离、轮毂中心孔高度、轮胎压缩量一起放进底盘总装。若电机安装座偏低，轮子满载后胎面被压缩，底盘可能接近地面；若电机座偏高，则轴孔承受额外弯矩，轮胎接地不充分。比较稳妥的做法是在三维总装中让轮轴中心线与底盘安装基准保持平行，同时在轮胎最下端和车架最低结构件之间预留安全间隙。

　　该模型的表达重点在于把微型行走轮的功能分区做得清楚：外胎负责抓地和缓冲，轮毂负责传扭和定位，中心孔负责与驱动轴连接，辐条窗口负责减重和成型均衡。对结构设计人员来说，这种小轮件虽然结构不复杂，却能直接影响小车的直线行驶、转弯半径、制动距离和振动表现。把轮径、胎宽、孔位、台阶和镂空关系在三维阶段全部校核到位，后续加工、打印或采购标准件时就不会在装配阶段反复返工。
