技嘉P550B台式机ATX电源结构设计

　　日常做台式机整机结构适配、工控机供电单元选型时，ATX规格开关电源是绕不开的核心部件，这款技嘉P550B的三维模型，还原了市售量产550W铜牌电源的完整结构细节，能直接用于机箱内部干涉校验、供电布局模拟、整机装配仿真等场景。从实际应用场景来看，这类额定550W的80Plus铜牌电源，覆盖了主流家用台式机、入门级游戏主机、轻度负载工控工作站、小型服务器的供电需求，相比高瓦数白金级电源，它的成本控制更优，转换效率满足日常长时间开机的能耗要求，不会出现过度的性能冗余，是民用PC装机、常规工业控制主机配置里选用率很高的供电部件。

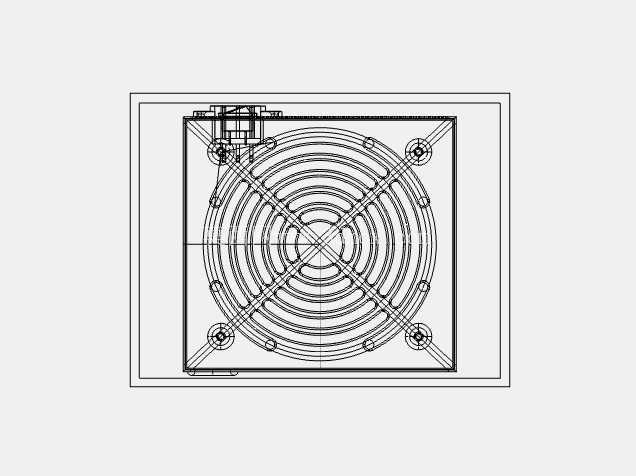

　　从功能特性上看，这款电源采用标准ATX外形设计，主体为封闭金属壳体结构，顶面集成120mm轴流散热风扇，通过格栅式通风孔实现内部风道的进出风循环，风扇带智能调速逻辑，低负载下转速降低控制运行噪音，高负载时提升转速带走PFC电路、开关管、整流模块、滤波电容产生的热量。电源后侧集成国标三孔品字电源输入接口，搭配硬拨动式船型电源开关，不用拔插电源线就能完全切断主机供电，方便硬件调试、拆机维护时的断电操作；输出端为标准ATX供电线束接口，覆盖主板24Pin主供电、CPU 8Pin供电、显卡PCIe供电、SATA硬盘供电、大4D外设供电的常规出线配置，满足单显卡、多存储设备的常规装机接线需求。

　　做结构设计时，这款电源的壳体采用0.6mm厚度的SECC镀锌钢板折弯成型，边角做压边钝化处理，避免装配时割伤线材或者操作人员手部，壳体表面做黑色哑光喷塑处理，兼顾绝缘性能与外观质感。内部结构分层布局，最上层是散热风扇固定位，通过四颗减震橡胶钉固定在壳体框架上，减少风扇转动时的共振传递；中层为PCB主电路板，PFC电感、主变压器、滤波电容等大尺寸元器件排布在靠近风道的位置，保证散热气流能直接吹过发热核心，低压输出滤波部分靠近出线端，减少输出线材的长度损耗；底层为出线固定位，通过线卡将所有输出线束固定在壳体端面上，避免拉扯线材时导致内部焊盘脱焊。

　　从安装边界尺寸来看，这款电源完全遵循标准ATX12V电源的尺寸规范，长宽高尺寸为150mm×140mm×86mm，安装孔位完全匹配标准ATX机箱、MATX机箱、ITX机箱（支持标准ATX电源位的型号）的电源安装位，四个固定孔位的位置公差控制在±0.2mm以内，装配时直接对准机箱后侧的电源安装位，用四颗M3粗牙螺丝就能完成固定，不需要额外做转接支架。设计时需要注意，电源安装位周边要预留至少10mm的通风间隙，不要紧贴硬盘架或者机箱侧板，避免阻挡进风影响散热效率；电源出线端要预留至少50mm的线材弯折空间，避免线束过度弯折导致内部线芯断裂，尤其是靠近壳体的出线位置，弯折半径不能小于线材直径的3倍，防止长期使用后线材绝缘层破损引发短路故障。

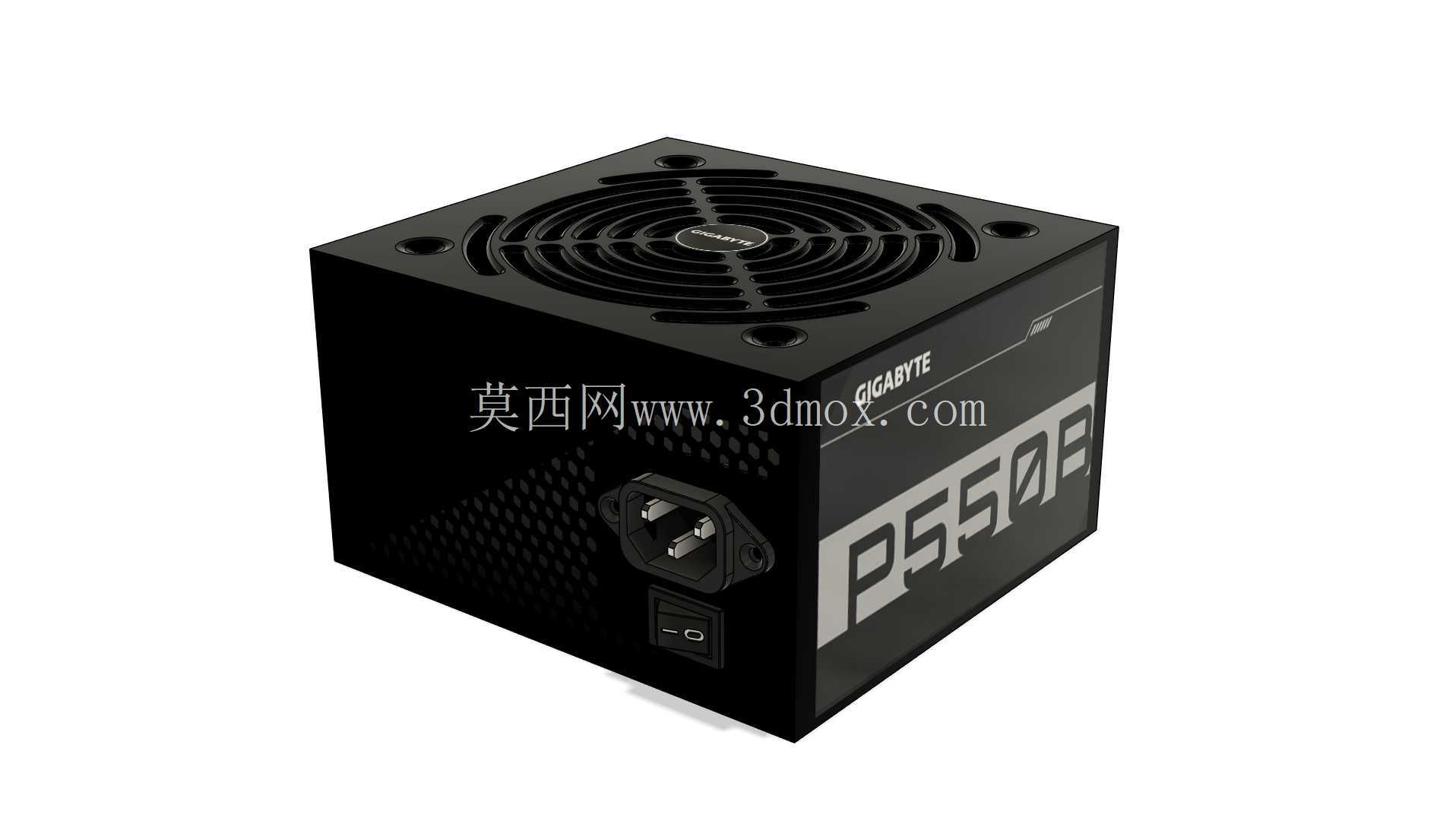

　　建模过程中还原了壳体表面的品牌丝印、参数标识细节，电源侧面的P550B型号标识、技嘉品牌LOGO的位置和比例都和量产实物一致，散热风扇的格栅孔位、输入接口的定位尺寸、开关的按键行程都做了1:1的还原，能直接用于机箱产品开发时的电源位适配校验，也能用于装机教学、硬件结构展示类的三维场景搭建。做整机结构仿真时，可以直接导入这个模型，模拟电源安装后的重心位置，计算机箱整机的配重分布，避免机箱放置时出现前倾或者侧倾的问题；也能用于风道仿真模拟，验证电源风扇的进风出风路径是否和机箱风道形成合理的循环，不会出现热风在机箱内部淤积的情况。对于刚接触PC硬件结构设计的工程师来说，这个模型能直观展示标准ATX电源的结构组成、安装配合关系，理解供电部件在整机内部的布局逻辑，避免设计机箱电源位时出现孔位错位、空间预留不足、干涉其他硬件安装的常见问题。
