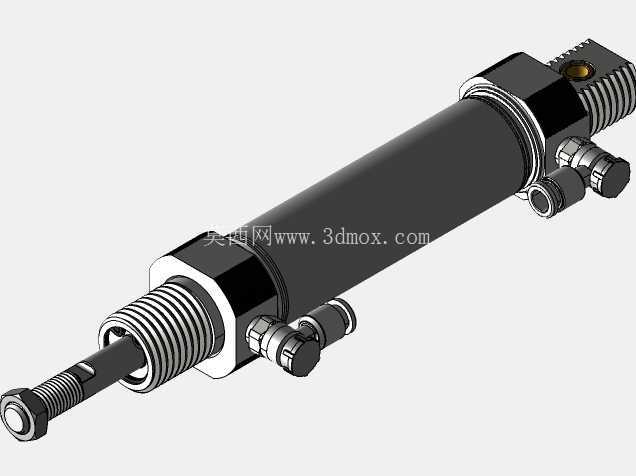

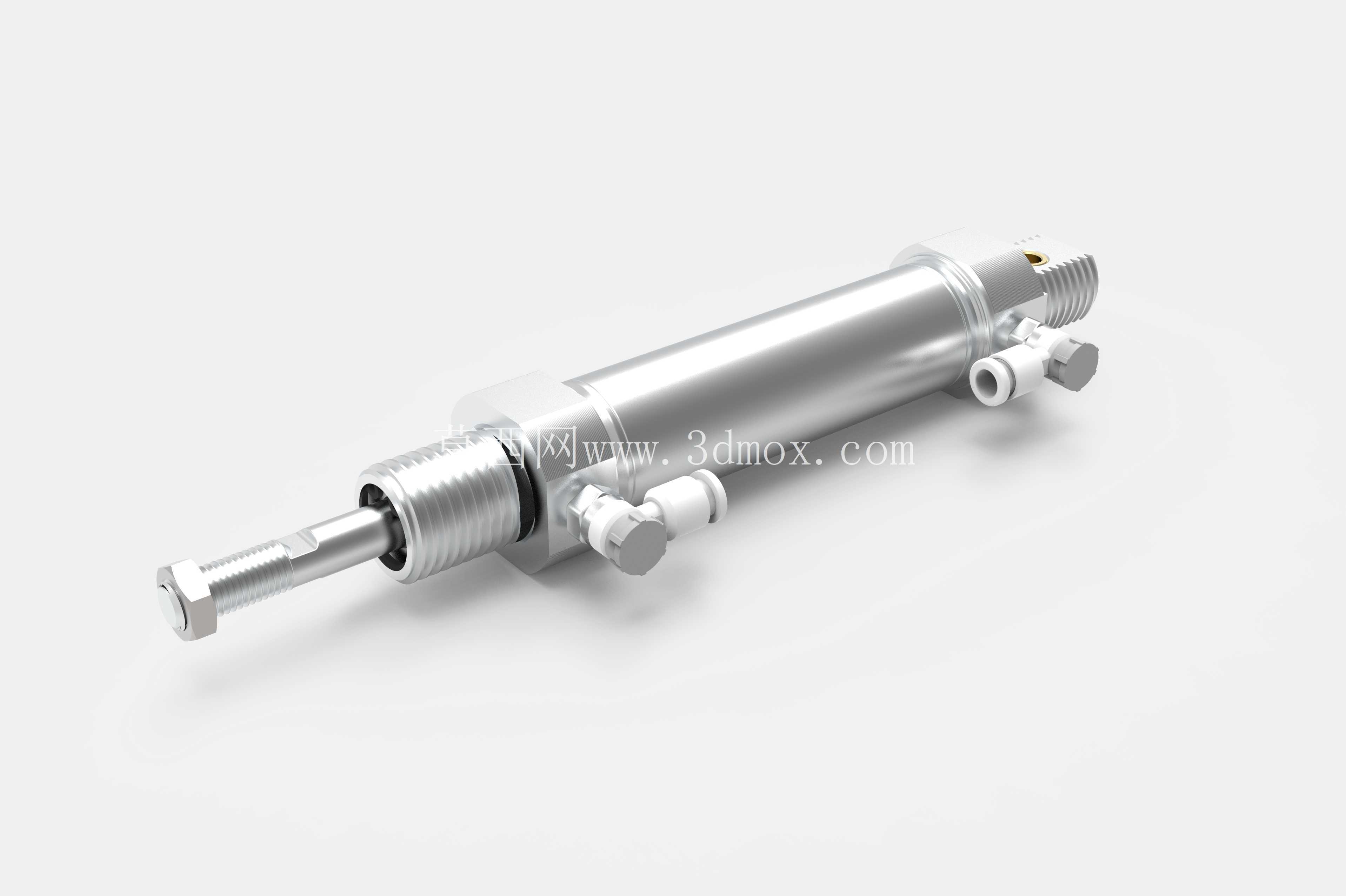

SMC型不锈钢迷你气缸25缸径50行程

　　这款迷你气缸在轻工自动化产线里的出镜率极高，贴标工位的压料顶出、小型分拣机构的推料动作、检测台的工件抬升、包装线的挡料定位，但凡安装空间局促、输出力需求不算极端的场合，这类圆型不锈钢气缸往往是气动回路里的首选执行件。不同于大缸径标准拉杆气缸的厚重结构，它通体采用圆管外形，缸筒直接用不锈钢精加工而成，表面没有多余的凸起棱边，整机径向尺寸控制得非常紧凑，在排布密集的工装板上并排安装多组也不会出现干涉。

　　从实际选型逻辑来看，25mm缸径在0.5MPa常规供气压力下，理论理论输出推力可以达到两百牛以上，回程拉力因为活塞杆占用部分活塞面积也能维持在一百六十牛上下，推送几百克到两三公斤的工装夹具、轻型工件完全够用，既不会因为出力冗余造成气源浪费，也不会在高频往复动作里出现推力不足卡滞的问题。50mm的行程属于短行程区间，动作全程活塞杆伸出的悬伸量很短，侧向抗偏载能力比长行程迷你缸好很多，不需要额外加装导向轴也能保证顶出位置的重复精度，很多桌面式自动化设备里直接用它带动压头做直线压紧，运行十几万次也不会出现活塞杆弯折的故障。

　　结构设计上这款气缸沿用了迷你针型缸的经典布局，前后端盖和不锈钢缸筒之间采用滚压收口加密封胶的固定方式，没有外露的四根长拉杆，外圆整体光滑，日常清理设备表面的切削液、包装碎屑的时候一擦就净，在食品包装、医药分拣这类对卫生条件有要求的工位也能适配。缸筒两端预留的气口采用侧向螺纹接嘴布局，配套的快插接头可以直接插6毫米外径的气动气管，管路走线可以顺着缸体侧面排布，不会在气缸轴向方向额外占用安装长度。活塞杆表面做了硬铬镀层处理，粗糙度控制在Ra0.8以下，配合前端盖内置的防尘圈、导向耐磨环，长期往复运动不会出现镀层划伤、漏气窜气的问题，即便车间气源偶尔带少量冷凝水，不锈钢缸筒内壁也不会生锈拉缸。

　　安装边界这块，气缸前端自带外螺纹安装段，配合锁紧螺母可以直接穿装在工装立板的开孔里，不需要额外做复杂的法兰转接，后端盖预留的轴向螺纹孔也支持装尾座铰接件，实现小角度摆动安装，适配翻转压臂这类需要随动作小幅转动的机构。整机轴向总长度在活塞杆完全收回的状态下控制在两百毫米以内，缸体外径仅32毫米左右，在3D布局阶段做空间干涉检查的时候，只要给缸体侧面留出10毫米的气管插拔空间、给活塞杆伸出方向预留出50毫米以上的安全行程余量，就不会出现装配时零件撞机的问题。建模过程中所有密封槽、接嘴螺纹、活塞杆端的安装外螺纹都按实物装配关系还原，活塞和缸筒的配合间隙、端盖和缸体的止口定位尺寸都贴合实际加工公差，导入设备总装的时候可以直接用来校核气动回路排布、模拟气缸往复动作的运动包络，不用再反复对照样本手册核对安装尺寸，给后续工装出图、气路设计省掉大量测绘核对的工作量。日常维护时这类气缸的易损件只有前端防尘圈和活塞密封圈，拆开端盖就能直接更换，不用整体拆解工装，售后维护的停机时间非常短，这也是它在大批量自动化设备里被广泛使用的核心原因。
