SMC标准25缸径25行程不锈钢迷你气缸

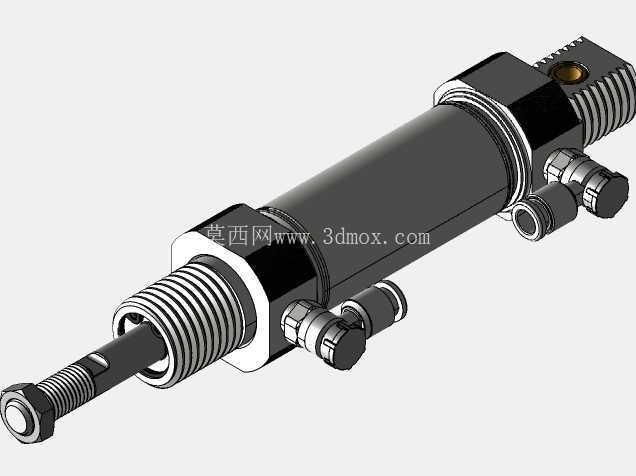

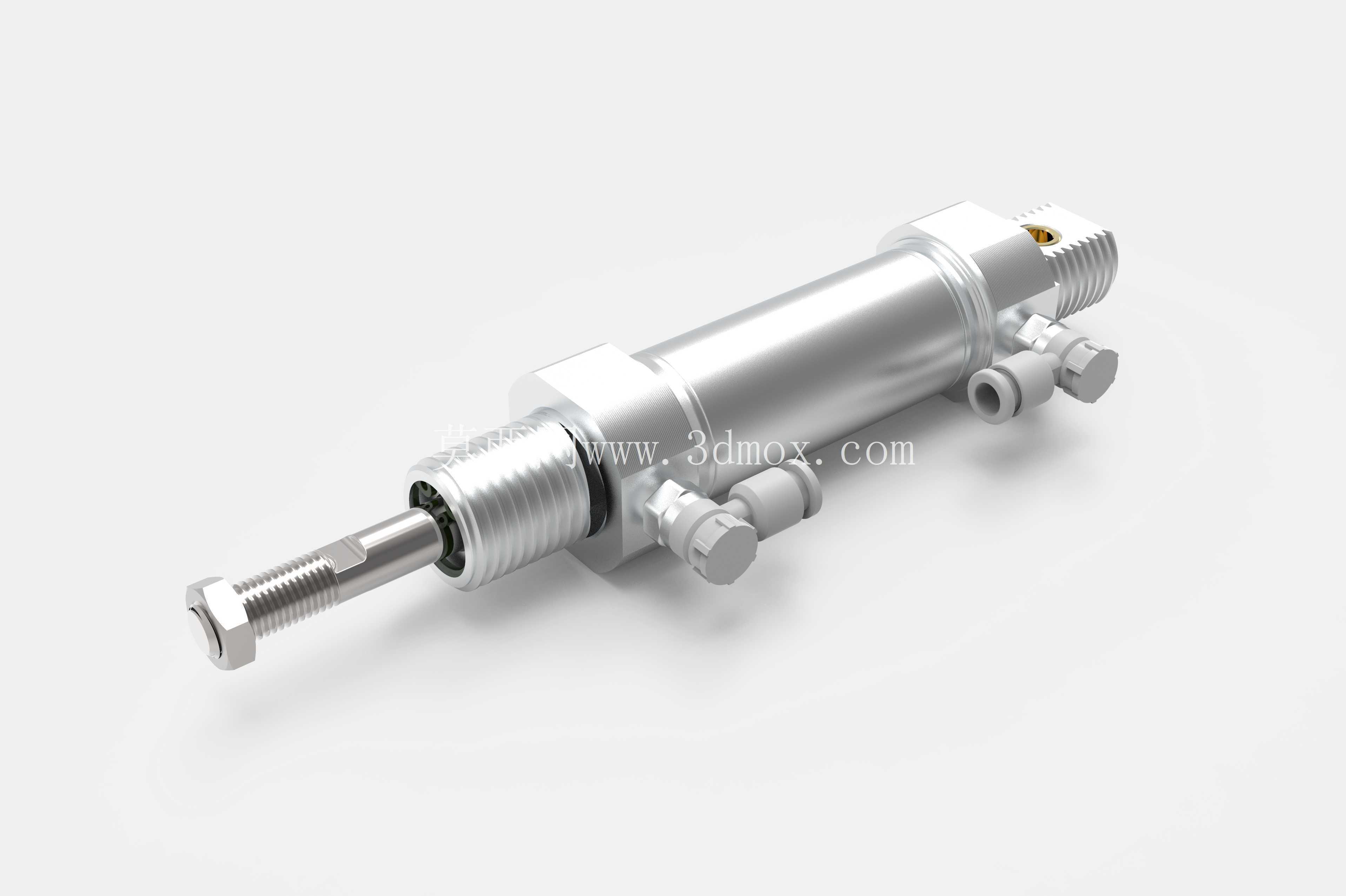

　　这款迷你型气动执行元件采用25mm缸径、25mm行程的规格设定，是轻工自动化产线里使用频次极高的直动式气动部件，整体结构参照行业通用的不锈钢迷你气缸系列标准搭建，三维建模过程中完整还原了实物所有装配接口与外部轮廓，可直接用于气动回路布局干涉校验、设备工位动作模拟以及非标工装的选型适配工作。

　　从实际产线应用场景来看，这类小行程迷你气缸大量部署在3C电子装配工位、包装线挡料机构、小型夹具压紧单元、检测设备探针推送模块当中，相比大缸径标准气缸，它的整体径向占用空间更小，缸筒外壁为光滑圆柱面，既可以通过法兰端直接锁附在安装立板上，也可以搭配脚架、浮动接头组成侧装、铰接安装结构，适配狭窄设备腔体内的直线动作需求。25mm的短行程设定，刚好匹配短距离推料、工件顶紧、工位阻挡这类不需要长往复动作的工况，动作响应速度快，活塞运动全程的导向长度经过匹配设计，不会因为行程过短出现侧向受力卡滞的问题。

　　结构设计层面，缸筒采用不锈钢薄壁圆筒构型，两端端盖通过螺纹旋合压紧密封，前端盖集成了活塞杆导向套与防尘密封结构，外露的活塞杆端部加工有标准外螺纹，配套锁紧螺母可以直接连接推板、压头或者浮动接头，不需要额外加工转接件。缸体侧面集成了两个侧向通流气口，气口采用内螺纹构型，可直接插接快插气动接头，接入压缩空气回路后，通过两侧气口交替进气驱动活塞做直线往复运动，缸体尾端预留的轴向螺纹接口既可以用于端盖锁附，也可适配轴向进气的安装需求。建模时对所有外部装配特征都做了1:1还原：包括活塞杆端部螺纹牙型、气口内螺纹深度、端盖外六角扳拧位、侧面固定接头的外接轮廓，所有尺寸边界都和实物安装尺寸对齐，工程师在做整机布局时，可以直接调用模型校验安装孔位间距，避免后续加工出现装配干涉。

　　安装边界方面，该气缸整体轴向总长度随25mm行程设定控制在短尺寸区间，缸体外径统一为25mm对应的标准迷你气缸尺寸，侧向伸出的气口接头总宽度需要在布局时预留出气管弯折空间，活塞杆伸出最大位置时，端部螺纹段要预留出锁紧螺母与连接件的装配长度，若采用尾部铰接安装，还需要预留摆动作动的间隙，避免缸体运动过程中和周边钣金、线槽发生剐蹭。这类气缸的输出推力在常规0.5MPa工作气压下可以满足小型工件压紧、轻量物料推送的负载要求，自身重量低，运动过程中惯性冲击小，搭配磁性开关还可以在缸筒外侧绑定行程检测传感器，把活塞位置信号反馈给设备控制系统，实现动作流程的联锁控制。

　　从建模细节来看，模型把缸体金属表面的质感、活塞杆的磨削外圆特征、各个接头的棱角过渡都做了精细化处理，既可以用于工程结构评审，也能直接生成产品渲染图用于方案展示，所有配合面的尺寸链都按照实际装配公差逻辑搭建，端盖和缸筒的螺纹配合、活塞和缸内壁的配合间隙都符合气动元件的实际设计规范，不存在结构逻辑矛盾，能够帮助气动设计人员快速完成工位元件选型与整机三维布局工作。
