TO252贴片线性稳压器封装三维结构

　　TO-252属于表面贴装功率器件常用封装形式，在电源管理板卡、工业控制主板、消费电子供电模块、车载低压电路以及各类需要小功率线性稳压的场景中十分常见。该三维结构围绕LM1117DT-2.5这类三端线性稳压器的实际封装边界建立，重点还原黑色塑封本体、外露散热片、弯折成形引脚以及器件底部与PCB之间的装配关系，适合在电路板布局检查、散热空间校核、焊接工装设计和整机结构干涉分析中使用。

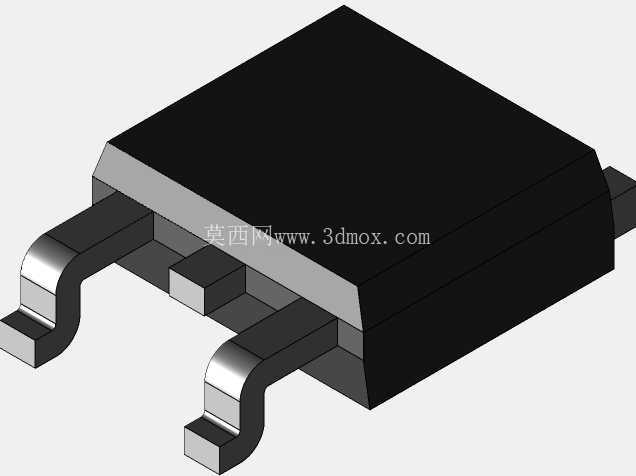

　　从器件功能角度看，线性稳压器承担将输入电压转换为稳定输出电压的任务，TO-252封装相比小信号SOT封装具有更大的散热铜片和更宽的电流通路，能够在中等负载条件下降低引脚电阻并改善热传导。模型中塑封体顶部为规则矩形，侧面带有封装成型带来的斜度，前端伸出三根鸥翼式引脚，其中引脚间距、引脚宽度、折弯高度和外伸长度均按照实物装配关系表达。器件背部或底部的大面积金属散热区域与塑封体形成明显层级，该区域在实际板卡中通常连接到覆铜散热面，用于把芯片结热传导至PCB铜箔。

　　建模时没有把器件简化成单纯方块，而是保留了贴片封装最容易影响结构设计的细节。引脚并非直线薄片，而是从封装侧面引出后经过向下弯折、水平贴装段和端部焊接区，形成适合回流焊的鸥翼轮廓。这样处理后，在PCB三维装配中可以直接检查引脚与焊盘的贴合位置，也能观察器件离板高度是否满足锡膏印刷、热风吹焊和自动贴装吸嘴取放要求。对于需要建立器件封装库的工程师来说，塑封体边缘倒角、引脚根部过渡、散热片外露宽度以及本体与引脚之间的相对位置，都是不能忽略的装配要素。

　　在板级设计中，TO-252器件常布置在电源输入与负载之间，周围需要预留输入输出电容、反馈电阻或固定输出端的连接空间。由于该类器件依靠封装金属片和PCB铜皮散热，结构模型不仅要体现本体占用面积，还要表达引脚下方和散热焊盘附近的禁布边界。若设备外壳、灌胶层、散热胶垫或相邻高器件距离过近，就可能影响焊接检测和热扩散。通过该三维结构，设计人员可以在机械装配阶段把稳压器放到确切坐标上，核对最高轮廓、侧边间隙、引脚伸出方向以及维修拆焊时热风枪的操作空间。

　　外形表达上，模型采用黑白灰材质区分塑封体、金属引脚和散热区域，使封装层次在装配评审中更容易识别。黑色本体对应环氧树脂模封部分，承担绝缘和保护芯片的作用；银灰色引脚对应镀锡或镀镍引线框架，承担电气连接和机械固定；外露金属面则承担热传导功能。各部分之间的搭接关系按照真实封装堆叠处理，避免出现引脚悬浮、本体穿板或散热片与焊盘高度不一致的问题。

　　在实际设备用途方面，这类封装器件广泛用于把较高直流母线电压降压到稳定低压，为模拟电路、单片机参考源、接口模块和传感器供电。它不像插接式功率器件那样需要人工穿板焊接，而是适合贴片产线批量装配，因此在设计自动化贴装程序、钢网开口和回流焊治具时，封装的三维尺寸比二维符号更有参考价值。尤其是在紧凑电源模块中，TO-252本体高度、引脚共面性和散热焊盘位置会直接影响贴装稳定性。

　　设计思路上，该结构以实物封装尺寸为依据，把电气功能转化为可检查的机械边界：本体决定器件占位和顶部绝缘间隙，引脚决定焊盘坐标与离板高度，散热片决定铜皮铺设和热耦合区域，整体轮廓则决定与外壳、连接器、电容及 neighboring 元件的干涉关系。对于整机结构工程师，模型可用于装配空间确认；对于PCB封装工程师，可用于核对三维库与焊盘库的一致性；对于热设计人员，则可作为建立散热路径和布置铜皮区域的直观依据。

　　安装边界方面，TO-252通常沿PCB表面贴装，引脚焊接区与板面保持平行，器件本体通过折弯引脚形成固定离板间隙。布局时应在本体两侧保留识别和检修空间，在散热片下方保留连续铜皮，并避免在引脚正下方放置与焊接无关的高立体特征。若板卡需要涂覆三防漆或灌封，还应结合本体高度和引脚间隙评估材料流动空间。该三维结构把这些工程约束集中体现在一个可装配的器件模型中，使电源部分从原理图符号落实到真实板卡环境时，能够更早发现尺寸、高度和热空间上的冲突。
