　　在嵌入式数据采集与现场监测项目里，最常见的痛点不是传感器本身，而是采集到的数据如何在脱离上位机、脱离网络的情况下被可靠地落盘，并带上可信的时间戳。这块以DS1307为核心、配合SD卡座的记录模块，正是针对这一类需求做的板级集成方案。它把实时时钟芯片、纽扣电池座、SD/MMC卡座、电平匹配与排针接口集中在一块蓝色PCB上，工程师拿到手就能直接挂到单片机系统里，省去了自己分别画时钟电路、卡座电路再反复调时序的工作量。

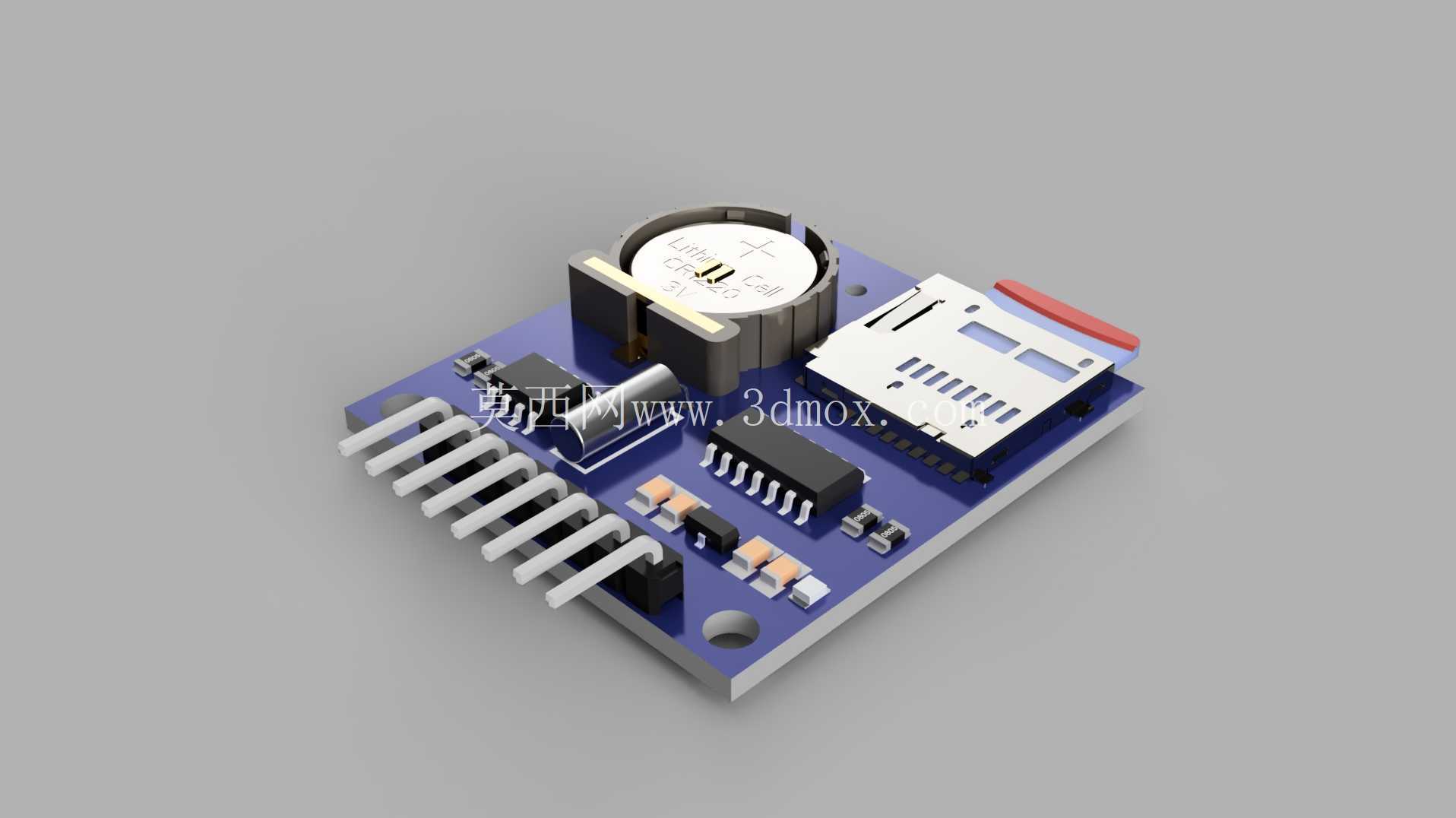

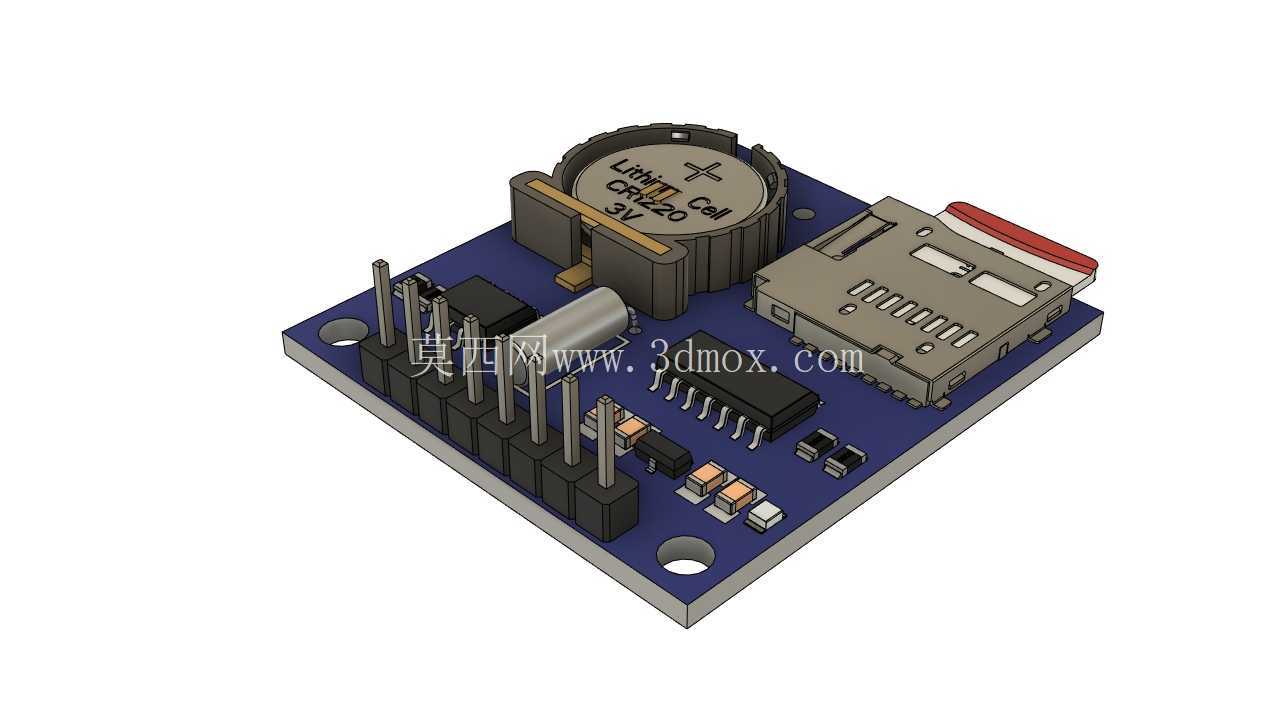

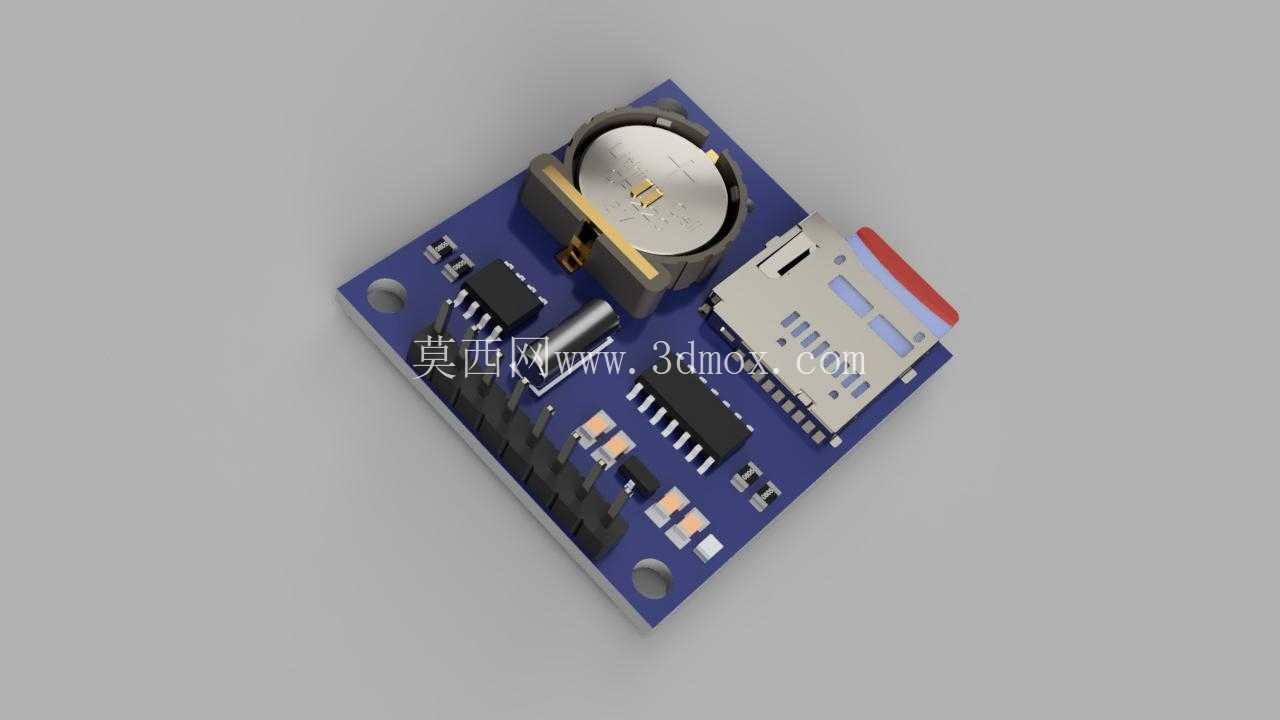

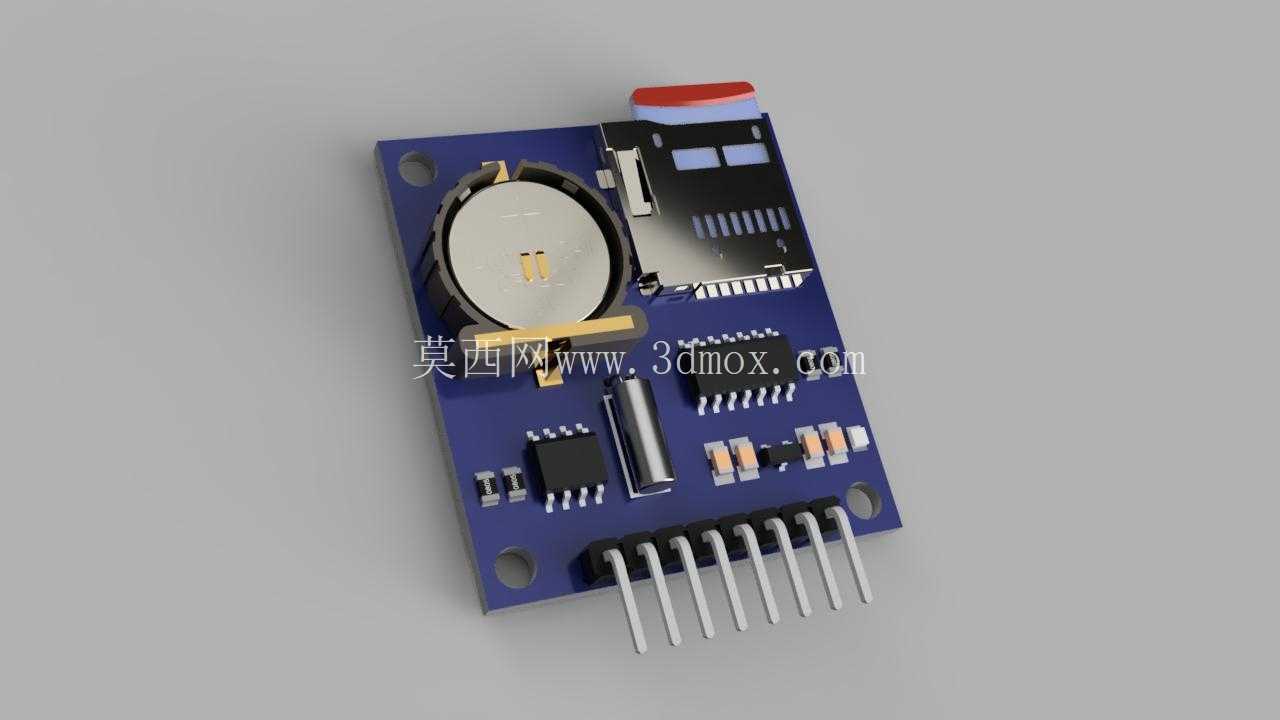

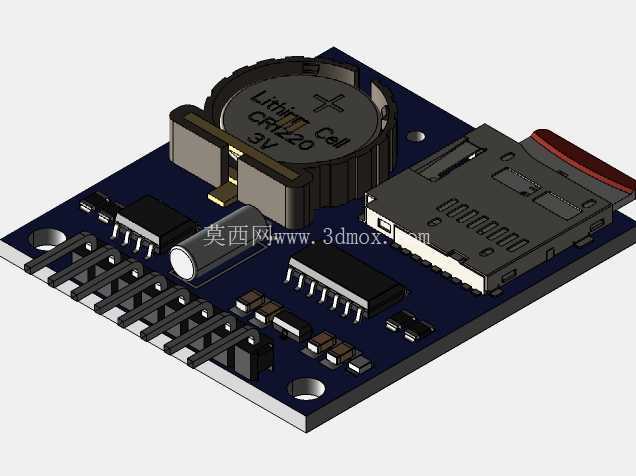

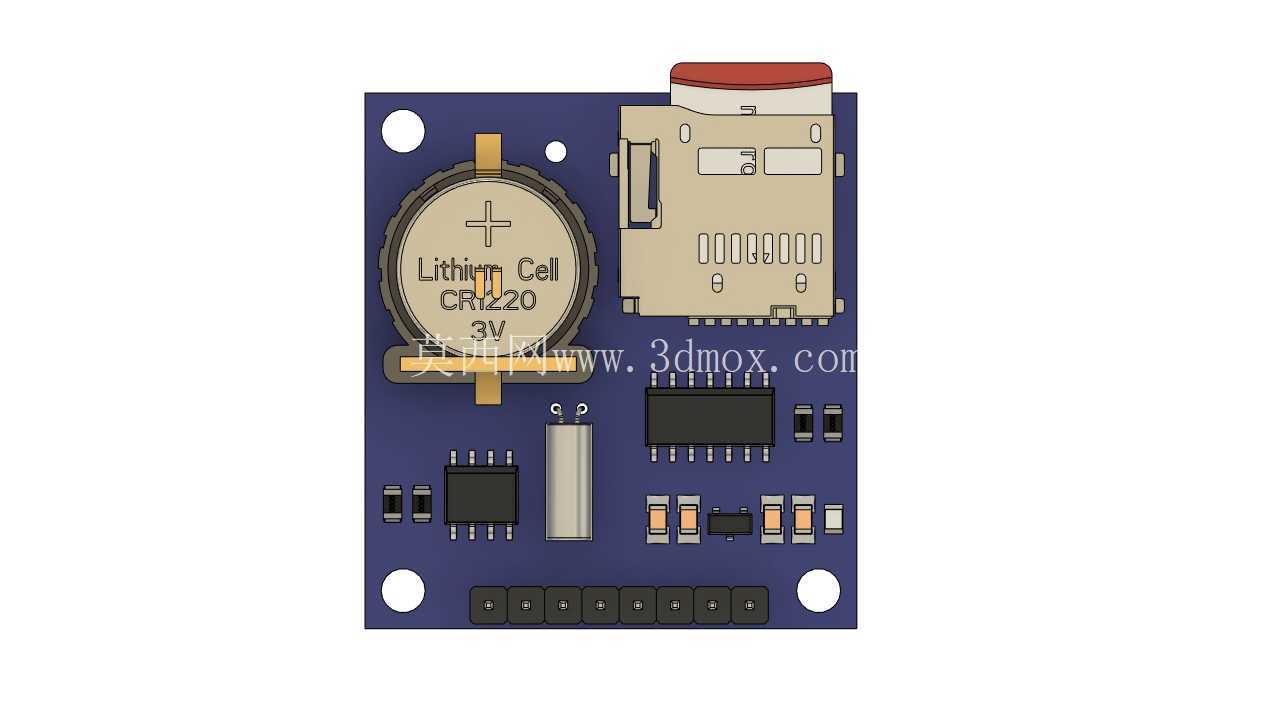

　　从板上布局看，模块左侧是一排直插排针，把电源、地、I2C时钟线SCL、数据线SDA以及SPI相关的片选、时钟、MOSI、MISO信号全部引出，方便用杜邦线或排母直接对接Arduino、STM32、AVR一类主控。时钟部分采用DS1307，这是一颗非常成熟的I2C接口RTC，能提供秒、分、时、日、月、年信息，自带闰年补偿，板上的CR2032纽扣电池座在主电掉电后继续维持走时，避免每次上电都要重新校时。电池座旁边可以看到32.768kHz晶振，这是RTC计时的基准，布局时尽量靠近芯片、走线短而对称，目的是降低寄生电容对起振的影响。

　　SD卡座布置在板子另一侧，采用自弹式卡座，卡插到位后有明显的机械反馈，写保护检测引脚也被引出，软件里可以据此判断当前卡是否处于只读状态，避免误写。卡座周边做了足够的去耦和上拉，SPI信号线在布线上尽量等长、远离晶振区域，减少高速时钟切换对RTC的干扰。板上还能看到若干贴片电阻电容、一只SOP封装的接口芯片以及电源指示相关元件，整体元件选型偏向通用、易采购，后期维护替换成本低。

　　实际用途上，这类模块常被塞进环境监测站、车载黑匣子、小型实验台架、农业温室记录仪、设备运行状态采集盒里。比如在一台无人值守的泵站里，主控周期性读取压力、流量、温度，每读到一组数据就通过SPI写入SD卡，同时用I2C向DS1307查询当前时间，把时间戳和采样值拼成CSV一行行追加保存；事后把卡拔下来插到电脑，就能直接用表格软件画出曲线，排查故障发生在哪个时段。又比如在机器人调试阶段，把电机电流、编码器位置、报警代码按毫秒级间隔记录到卡上，比单纯靠串口打印更稳定，也不依赖PC一直在线。

　　结构设计上，板子采用矩形单板，四角预留了安装孔，孔径和孔位按照常见的M3自攻螺丝或铜柱配合设计，孔边留有足够的焊盘禁布区，避免螺丝头压到表层走线。整体厚度按标准1.6mm FR4考虑，卡座凸起高度、纽扣电池座高度以及排针高度共同决定了模块在壳体内的Z向占用，做外壳时通常要在电池和卡座上方预留出换卡、换电池的操作空间，侧面给SD卡留出插拔通道。排针方向选择单侧直插，适合堆叠在面包板或贴装在主控板上方；如果设备振动较大，更建议用排母加立柱固定，或者在排针焊点处点胶加固。

　　建模时需要重点还原的几个特征包括：CR2032电池座的圆筒形卡扣与电池正极接触面、自弹式SD卡座的阶梯外壳与卡舌、排针的方柱与塑料底座、晶振的圆柱形金属封装以及SOP芯片两侧的引脚间距。PCB顶面的丝印、焊盘形状、过孔阵列如果一并做出，渲染出来的装配效果会更接近实物，也方便在整机干涉检查时确认接插件插拔路径是否被外壳筋位挡住。对于做设备结构的工程师来说，把这类模块按真实尺寸建进数字样机，比在电路图上估一个方框要可靠得多——尤其是SD卡换卡空间、电池更换空间、排针对接线束的折弯半径，这些在二维图里很容易被忽略，却往往是样机装配阶段最容易出问题的地方。

　　从电气边界到机械边界一起考虑，这块记录模块的价值就很清楚：它不是一个孤立的功能芯片，而是把掉电走时、本地大容量存储、标准接口三件事打包成可直接安装的板级单元，结构工程师在数模里把它当作一个带安装孔、带插拔方向、带高度包络的零件来处理，电气工程师把它当作一个I2C加SPI的从设备来驱动，整机的现场数据记录链路就能很快搭起来。
