双探头超声波测距传感器结构建模

　　这款双探头超声波测距模块在移动机器人、AGV小车、智能仓储设备以及小型自动化装置中使用频率很高，结构建模时需要把它的安装边界、探头朝向和周边避让关系交代清楚，而不是只做一个外观示意。模块上方并列布置两个圆柱形声学探头，一个负责发射超声波，一个负责接收回波，通过声波飞行时间换算前方障碍物距离。与单探头收发一体方案相比，双探头布局在近距离盲区控制、回波接收稳定性和连续测距响应方面更有优势，适合机器人沿墙行走、托盘接近检测、简易防撞提示以及教学实验平台的距离反馈。

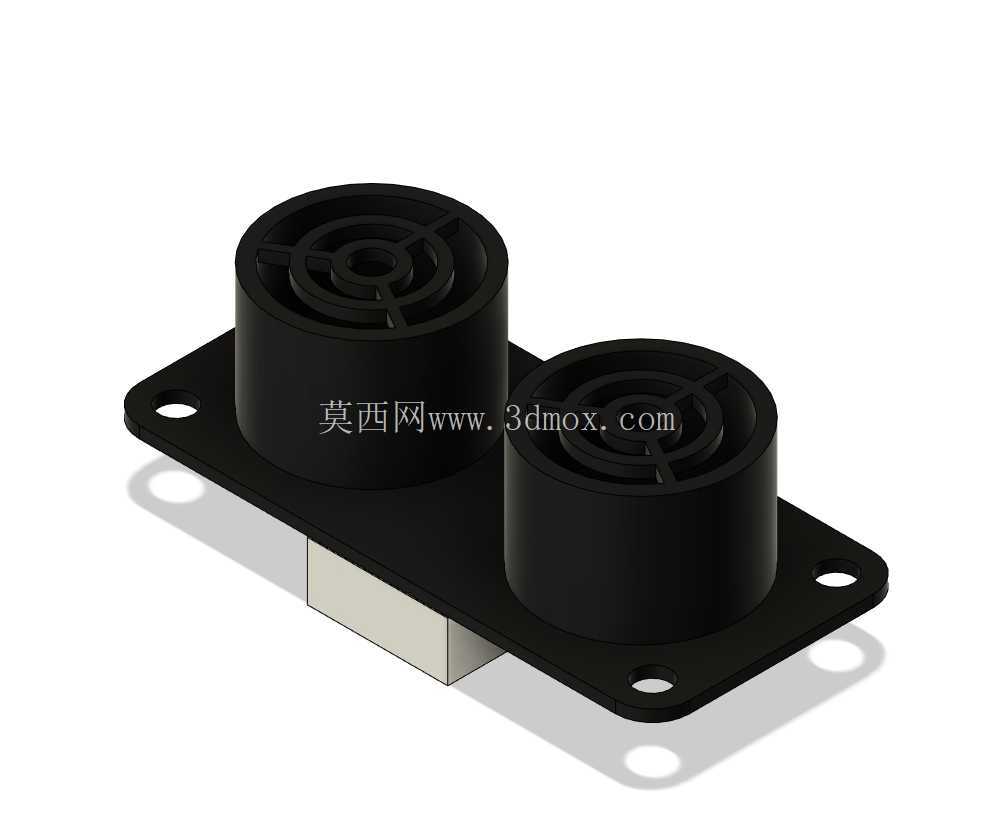

　　从结构上看，两个探头位于黑色安装板上方，圆柱轴线垂直于安装基准面，因此实际装配时探测方向就是安装板法线方向。若设备需要侧向避障，不能直接把模块平放后期待它测量水平方向距离，必须通过支架把安装板调整到竖直状态，使探头端面朝向被测区域。探头前端的格栅状声窗属于声学透声结构，建模时保留外圈、径向筋和中心区域的层次即可，用于表达出声面位置；工程布置中应避免金属支架、线缆扎带或设备外壳遮挡声窗，也不要让两个探头前方出现紧贴的斜向反光面，否则可能引起多次反射，造成距离值跳变。

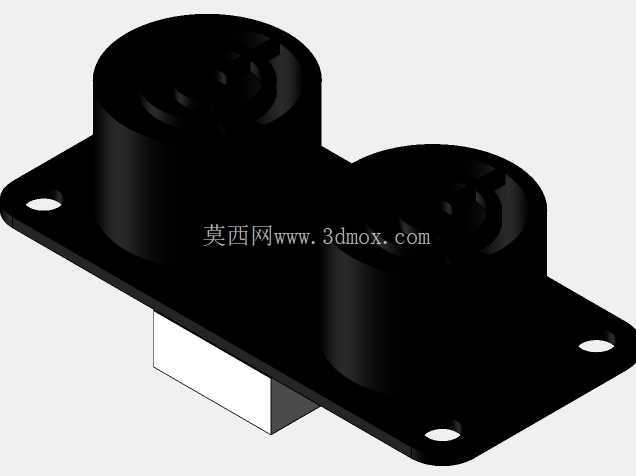

　　底板是该模块最关键的机械接口。其外形为近似矩形的薄板，两端伸出带孔耳位，孔位用于螺钉固定。建模和选型时要重点核对孔中心距、孔径、板厚以及探头外径之间的关系：安装孔提供了明确的紧固边界，耳片外侧轮廓则决定面板开孔或支架让位的最小范围。若在设备外壳上嵌入安装，面板开孔不能只按底板外轮廓处理，还需给两个圆柱探头预留穿过或凸出的空间，并在探头周围保留连续空气域，不能让泡棉、胶层或喷涂材料覆盖声窗。若采用表面贴装方式，支架承托面应与底板背面贴合，螺钉压紧位置靠近耳片孔，避免悬空受力导致板子变形。

　　底板下方可以看到一块浅色矩形体，它对应模块背部的电路处理区域或接插件占位。三维布局时，这个区域不能被简单忽略，因为它决定了模块背面的高度包络和线缆弯曲空间。实际设备中，触发信号线、回声信号线、电源和地线往往从背部或侧部引出，如果支架立板紧贴模块背面，连接器插装和线束维护都会受到影响。比较稳妥的做法是在背部预留接插件插拔长度，并让线束从两探头连线的垂直方向引出，减少线缆对声学路径的遮挡。

　　尺寸链上，需要同时管理三组边界：一是底板安装孔形成的固定接口，二是两个圆柱探头形成的上部高度包络，三是背部电路区域形成的下部避让包络。模块总高度由探头圆柱高度和底板下方器件高度共同决定，在紧凑机器人底盘里布置时，不能只看产品正面厚度。探头中心距也会影响近场探测效果，前方结构件应尽量避开两个探头共同覆盖的声学区域，尤其是位于模块正前方的窄边支架，虽然机械上没有碰撞，却可能产生固定回波，使控制系统误判为近距离障碍。

　　建模思路上，可先建立底板和安装孔作为装配基准，再按孔位与板边关系定位两个探头，保证探头轴线平行、端面等高。圆柱外壳与底板之间的过渡可按实际组件表现为叠层关系，不必在粗略模型中还原内部压电晶片；但声窗端面、安装板底面和背部器件外形这三类功能面需要准确。对于设备干涉检查，底板底面用于贴合支架，探头顶面用于判断前方空间，背部矩形体用于检查连接器和线束，安装孔则用于紧固件同轴校核。

　　在应用层面，这类传感器通常安装在机器人底盘较低位置，用于检测前方障碍物或货架腿；也可布置在自动门、简易升降装置和教学实训台上，作为非接触距离反馈单元。它对光照、颜色和透明目标的依赖不像视觉方案那样强，但面对强吸声材料、倾斜镜面或狭小多反射空间时，结构设计仍需给探头留出合理朝向和开放视场。把这些安装面、避让区和声学方向在三维模型中表达清楚，后续结构评审、支架设计和整机布线都会减少反复。
