富斯2.4G航模接收机外壳结构造型

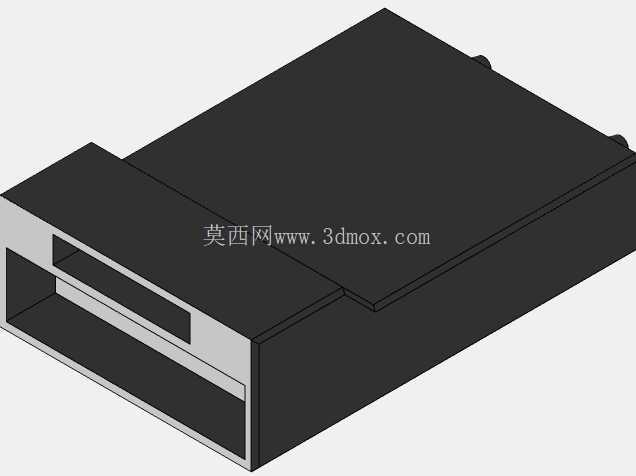

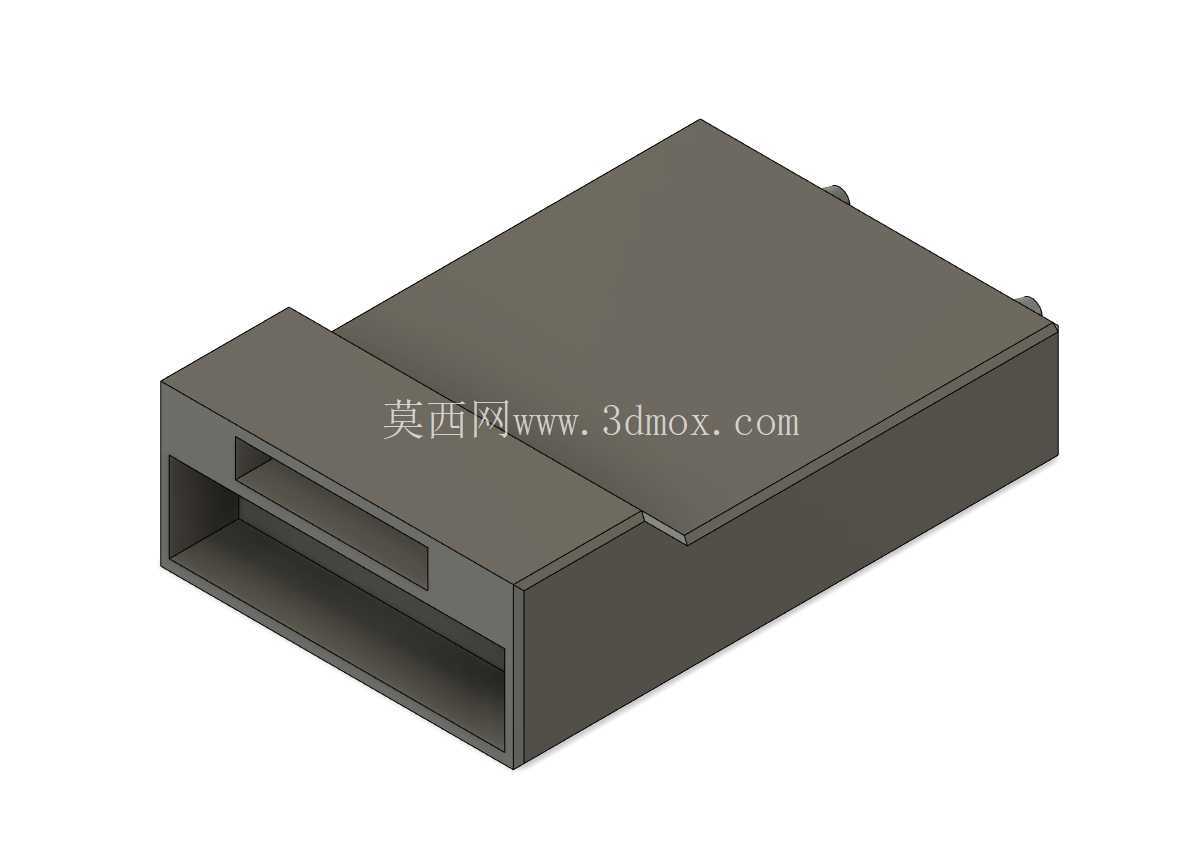

　　航模遥控链路里的机载接收单元，往往要在狭小的机身内部完成布置，既要避让飞控、电调、电池的排布空间，又要保证天线朝向不受金属结构遮挡，外壳的外形轮廓直接决定了装机适配效率。这套接收机毛坯结构还原了富斯FS-IA10B十通道接收单元的外部壳体形态，整体采用扁平长方体的紧凑布局，壳体前端预留信号接口插接槽位，槽体做分层开口设计，上层窄槽对应舵机线排的定位卡位，下层宽腔容纳接插件的插针基座，装机时杜邦线公头可以顺着槽口直接推入，不需要额外在外壳上开孔走线。壳体顶面做微幅下沉的阶梯面，这个结构并非单纯的造型变化，实际装机时可以在阶梯区域粘贴双面泡棉胶，将接收机固定在机身侧板或者飞控安装台上方，下沉台阶能够限制泡棉胶的粘贴边界，避免胶层溢出到侧边的天线引出位置。壳体两侧边角预留微小的凸台结构，对应内部电路板的固定柱定位位，三维造型阶段把凸台和外壳本体做一体化拉伸处理，后续拆件做内部结构时，可以直接在凸台位置生成螺丝柱，不需要额外在壳壁上追加加强筋。

　　从实际使用场景来看，这类2.4G接收机广泛适配固定翼航模、多旋翼无人机、遥控车模、船模的遥控信号接收，十通道的配置可以同时传递油门、方向、升降、副翼以及起落架、襟翼、航拍云台俯仰等多路控制信号，外壳的扁平厚度控制在十余毫米级别，能够塞进薄型机翼的内部舱室，也可以夹在遥控车的设备仓隔板之间，不会因为壳体过高干涉车壳的安装。建模过程中优先还原外壳的外轮廓装配边界，前端插接槽的内空尺寸严格对应标准舵机接插件的宽度，槽口上下壁保留均匀壁厚，既保证插接头插入后有足够的摩擦力防松，又不会因为壁体过薄在频繁插拔后出现开裂。

　　壳体的棱边全部做小半径圆角过渡，一方面消除注塑生产时的应力集中点，另一方面在装机走线时不会刮伤舵机线的绝缘外皮，日常外场飞行维护时，手持接收机插拔线路也不会被锐边划手。外壳尾部的微小凸起对应天线的引出位置，造型时保留凸起的避让空间，后续布置天线时可以让2.4G天线从尾部自然伸出，两根天线呈九十度交叉布置时，外壳尾部的轮廓不会弯折天线同轴电缆，避免天线芯线折断导致信号衰减。结构设计阶段没有在外壳表面追加多余的装饰特征，整体保持规整的矩形轮廓，这样在多设备密集堆叠的设备仓内，接收机可以和飞控、GPS模块、电压测试仪等部件紧密贴合排布，最大化利用有限的机载空间。

　　壳体侧壁的壁厚全程保持均匀，符合注塑件的工艺成型要求，不会出现局部壁厚过大导致的缩水凹陷，也不会因为壁体过薄在飞行震动下出现壳体碎裂。针对航模作业的高震动工况，外壳的大平面区域做微幅的加厚处理，搭配内部电路板的缓冲泡棉安装，发动机运转或者旋翼转动带来的高频震动不会直接传递到电路板的晶振部位，减少信号丢包的概率。前端接口槽的两侧预留限位缺口，对应接收机标配的线束插头侧边防反凸筋，插线时只有正确方向才能推入槽内，从结构上避免舵机线插反导致的通道信号错乱。整个造型把装机时需要用到的所有外部干涉边界全部还原，结构工程师在完成整机设备仓三维排布时，可以直接调用该外壳模型做空间干涉检查，提前确认接收机安装位置和周边电池、电调、走线的间隙，避免实际装机时出现部件互相挤压、接口无法插线的问题，也为后续定制3D打印接收机固定座提供准确的外形参照。
