Aqara智能摄像机网关一体外观结构

　　这款智能摄像机网关一体设备的三维结构，主要面向智能家居场景中的视频采集、人体移动侦测、夜视监控以及Zigbee子设备接入需求。设备在家庭环境中通常布置于客厅、玄关、走廊或书房等位置，既承担本地安防摄像功能，也作为智能家居系统的中枢节点，连接门窗传感器、人体传感器、温湿度传感器、开关插座等终端，实现设备联动与自动化控制。

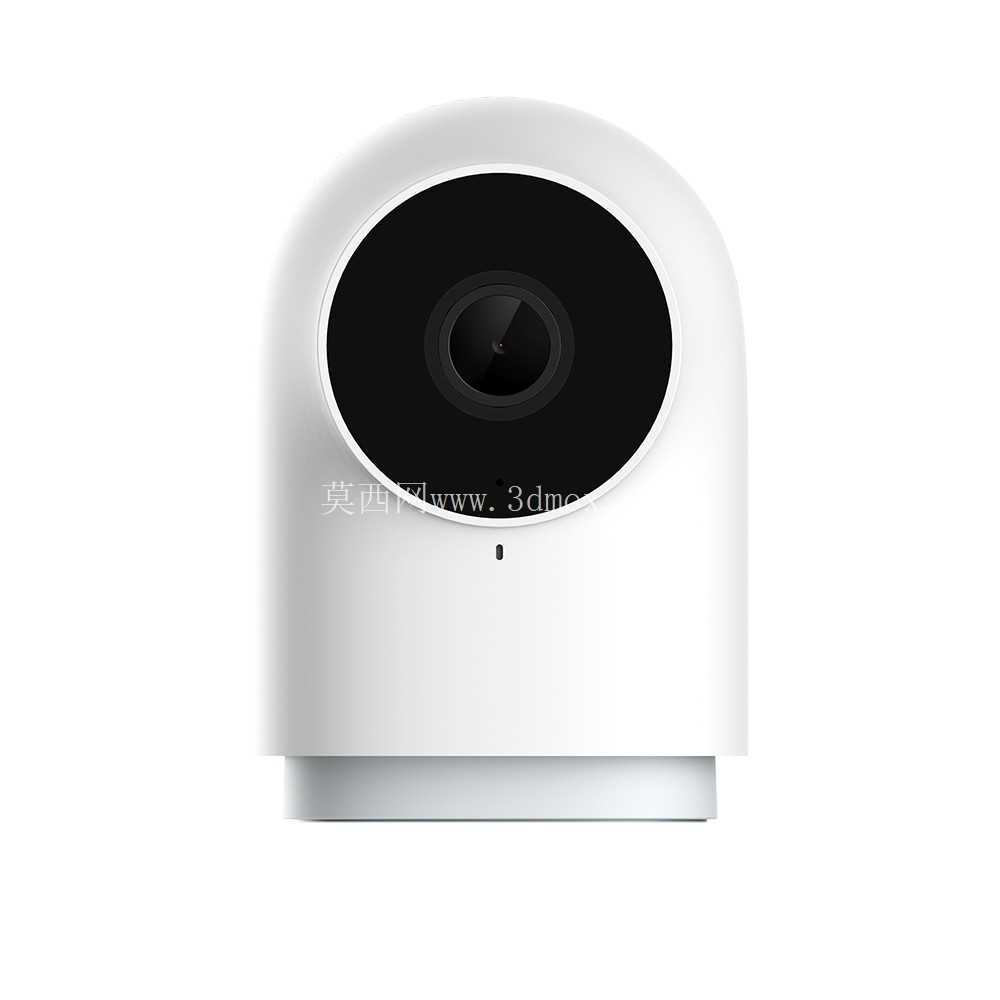

　　从外形结构来看，整机采用近似立式圆角机身的设计语言，前部镜头区域为大面积黑色圆形视窗，与白色外壳形成明显对比。镜头模组位于圆形视窗中心，周围预留足够的光学避让空间，可减少外壳边缘对广角画面的遮挡。机身顶部和两侧采用连续圆弧过渡，没有尖锐棱边，适合放置在桌面、柜面或置物架上。底部设置有旋转支撑结构，使镜头朝向能够在一定角度范围内调整，便于根据安装位置调整监控视野。

　　在结构设计思路上，该产品将摄像模组、红外补光元件、麦克风、扬声器、状态指示以及网关通信模块整合在紧凑壳体内部。前部黑色面板不仅承担视觉聚焦作用，也为镜头和红外器件提供统一的光学窗口。外壳主体需要兼顾散热、装配、信号穿透和外观质感，因此在三维建模时应重点处理前后壳分模线、镜头视窗边界、底座转轴配合以及底部防滑支撑等细节。圆形镜头区域与机身曲面之间的衔接较为关键，若曲面连续性处理不当，容易在渲染或加工验证中出现褶皱、反光不均或装配间隙不协调的问题。

　　设备的安装边界以桌面摆放为主，也可通过支架辅助实现墙面固定。建模时需要保留底座直径、机身高度、镜头中心高度以及前部视窗外径等关键尺寸关系，以便评估摆放空间和视野覆盖范围。由于镜头具有广角特性，前部视窗不能过度突出，也不能被底座或下边框遮挡；在调整俯仰角度时，应检查镜头光轴与机身、底座之间是否存在干涉。对于需要做场景布置的设计者而言，可将该模型放入室内柜体、书架、墙面支架等环境中，校核监控视角、走线空间以及与周边智能设备的相对位置。

　　功能集成方面，摄像机部分负责图像采集、移动侦测、夜视补光和双向语音，网关部分负责子设备通信与场景联动。两类功能在结构上共享外壳、电源和主控空间，因此内部布局需要在声学器件开孔、镜头视场角、天线区域和散热通道之间取得平衡。前部小孔可作为麦克风拾音位置，底部或背部则适合布置扬声器出声孔与散热缝隙；若进行深化设计，还需考虑PCB固定柱、螺丝柱、卡扣、筋位以及线束走向。

　　该三维模型适合用于智能家居产品外观评审、安装场景展示、监控点位规划、电子设备结构教学以及渲染方案验证。使用时可围绕机身曲面、镜头面板、底座旋转结构和桌面摆放姿态进行细节检查，也可将其作为消费类电子产品集成设计的参考案例。
