英飞雷P2Pro手机外接热成像仪

　　这款外接式红外热成像模组的三维结构，完全围绕移动端现场测温的实际使用场景搭建，没有多余的冗余结构。从现场运维的使用逻辑来看，这类模组不需要内置独立电池与显示屏幕，所有供电与图像数据传输都通过直插的Type-C公头完成，整机重量控制在数十克级别，运维人员外出巡检时可以直接插在工作手机上，不需要额外携带主机、充电线，揣在工装口袋里就能完成配电柜接线端子测温、管道保温层漏点排查、地暖管路走向检测、户外设备夜间搜救这类常规工作。

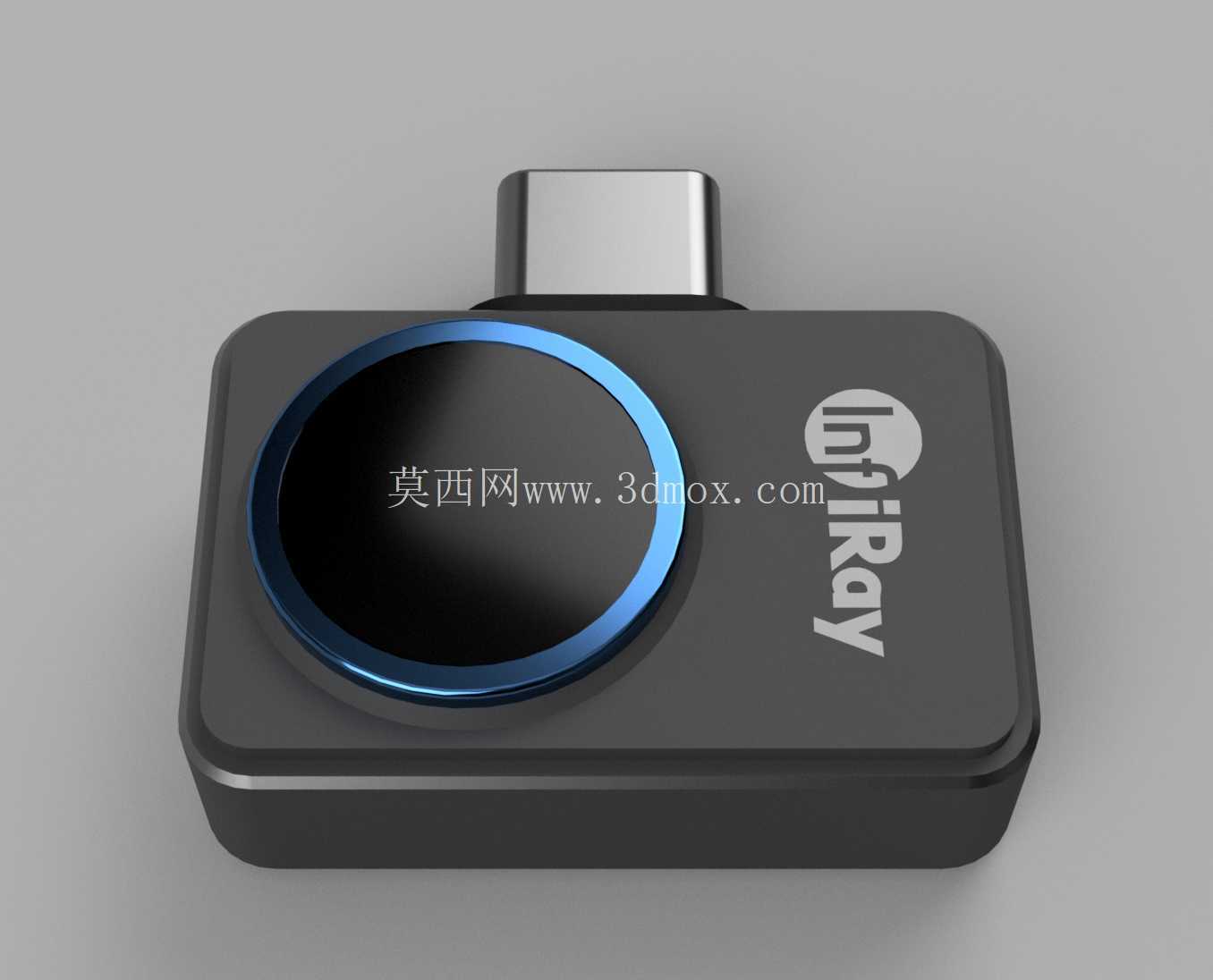

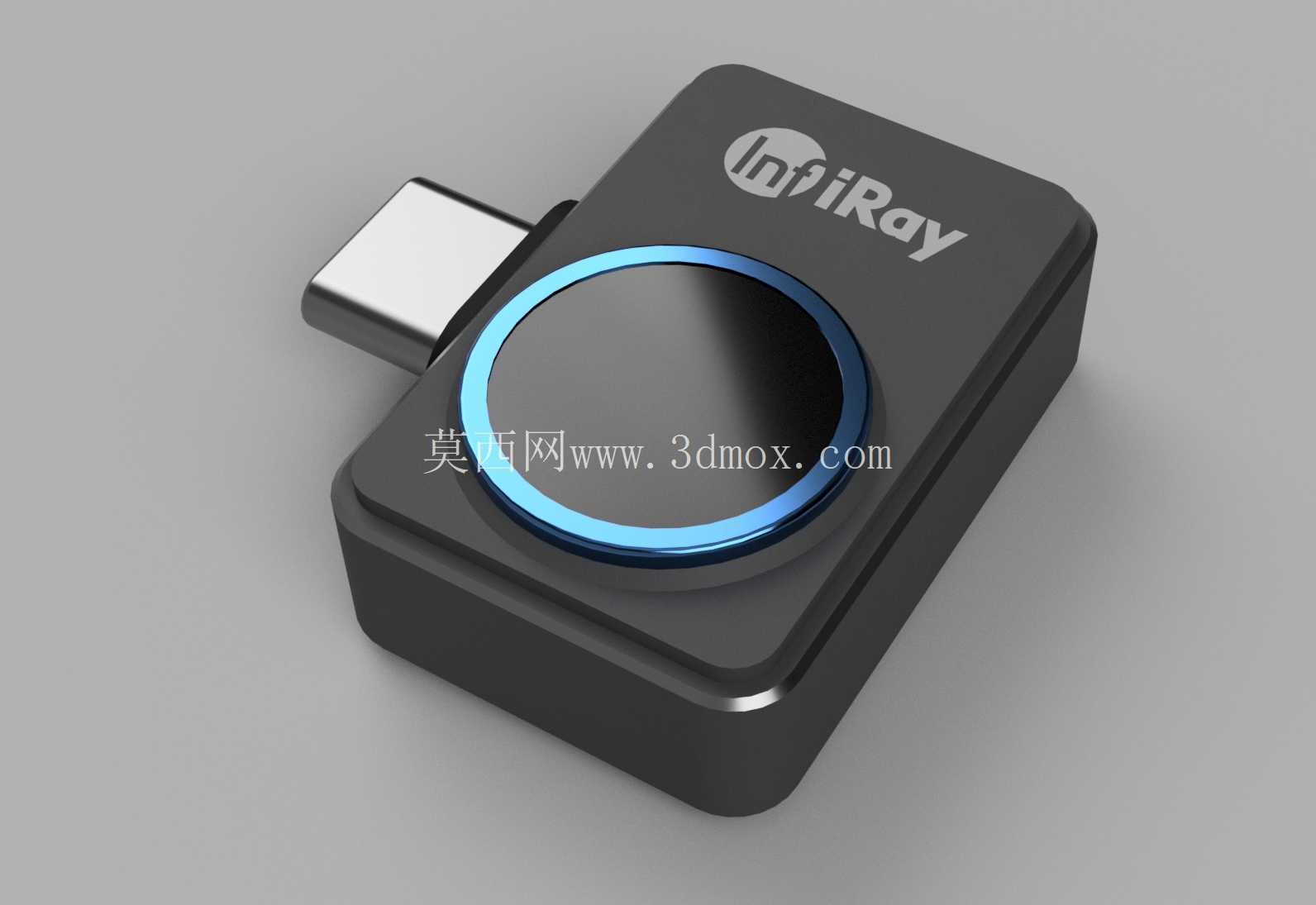

　　结构设计上，模组主体采用圆角矩形的一体化壳体，边角做了大圆弧过渡，没有尖锐棱角，一方面是手持插拔时不会硌手，另一方面跌落时外壳可以分散冲击载荷，保护内部的红外探测芯片与信号处理电路板。正面核心区域是内凹的红外镜头安装座，镜头外圈做了一圈高亮蓝色装饰环，既区分了功能区域，也在镜头周边形成了一圈防护凸边，当模组平放在桌面时，镜头镜面不会直接接触台面，避免镜片被工装台面上的金属碎屑、砂石刮花。侧面伸出的Type-C公头做了限位台阶，公头根部和壳体衔接处做了加厚加强结构，因为现场使用时频繁插拔、偶尔手机连带模组磕碰的情况非常多，接头位置是应力集中的薄弱点，加厚的衔接段可以避免公头根部断裂、引脚脱焊。

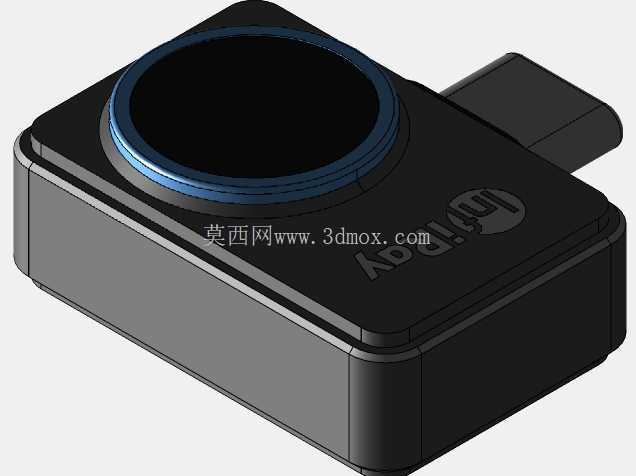

　　建模过程中对装配边界的把控非常严格，壳体内部的堆叠空间依次预留：最靠近镜头的位置是红外探测器的安装定位槽，槽位预留了0.1mm的点胶间隙，保证探测器光轴和镜头光轴同轴；中间层放置信号处理PCB板，板边和壳体内壁预留0.2mm的装配间隙，方便壳体超声波焊接或者卡扣装配时不会挤压电路板；尾部空间预留了屏蔽罩的安装位置，避免手机本身的射频信号干扰红外图像输出。外形尺寸的公差控制在±0.05mm，除了Type-C公头的外露部分，其余壳体的长宽高、镜头凸台高度、接口伸出长度都完全对标实物，做结构干涉检查的时候，可以直接把这个模组模型导入手机整机的装配体里，模拟插接到手机尾插的状态，检查模组底部和手机边框、手机保护壳之间是否存在干涉，很多用户给手机套了厚保护壳之后，普通外接探头插不到底，这个模型里可以直接模拟不同厚度保护壳下的插接深度，提前判断是否需要搭配延长转接头使用。

　　从功能实现的角度，这个模组没有设置任何实体按键，所有操作都通过手机端的APP完成，外壳上只预留了品牌标识的丝印区域，没有开孔，整体可以做到基础的生活防泼溅，在车间多粉尘、偶尔有凝露的环境下使用，灰尘和水汽不会从按键缝隙进入壳体内部。镜头的视场角覆盖日常巡检的常规范围，不需要调整焦距，对准待测目标就能直接输出热分布画面，对于结构设计人员来说，这个模型也可以用来做配套配件的开发，比如定制模组的保护套、外接微距镜头、磁吸固定支架，所有配合面的尺寸都和实物一致，不需要反复测绘实物。在工业现场的实际用途里，它不需要像手持热像仪那样定期充电，随插随用，运维人员爬高、下井的时候不用额外多带一台设备，插在常用的工作手机上就能完成温度异常排查，三维模型完整还原了所有外观细节和装配间隙，不管是做产品结构验证、配套配件设计，还是做巡检方案的设备布局模拟，都能直接提供准确的尺寸参考。
