谷歌珊瑚开发板配套相机模组结构

　　这套三维结构还原的是边缘AI开发套件配套的视觉采集模组，在嵌入式视觉项目里属于直接对接主控板的前端成像部件，日常做智能识别、现场图像采集、小型视觉验证台搭建时，这类模组不需要额外搭建复杂成像光路，直接固定在设备工位侧方就能完成画面输入。

　　从实际装机逻辑来看，这块PCB基板采用异形切边设计，板体四个角预留沉头安装通孔，孔位间距匹配珊瑚开发板官方配套支架的固定基准，装机时可以直接用M2规格螺丝锁附在亚克力支架、金属安装立板或者3D打印的定制支座上，板体侧边的U型避让缺口是为了错开主控板上的高频接口与排针凸起，避免模组叠装时和周边元器件发生硬干涉，哪怕是在狭小的嵌入式设备壳体内堆叠布置，也不用额外裁切板件避让。

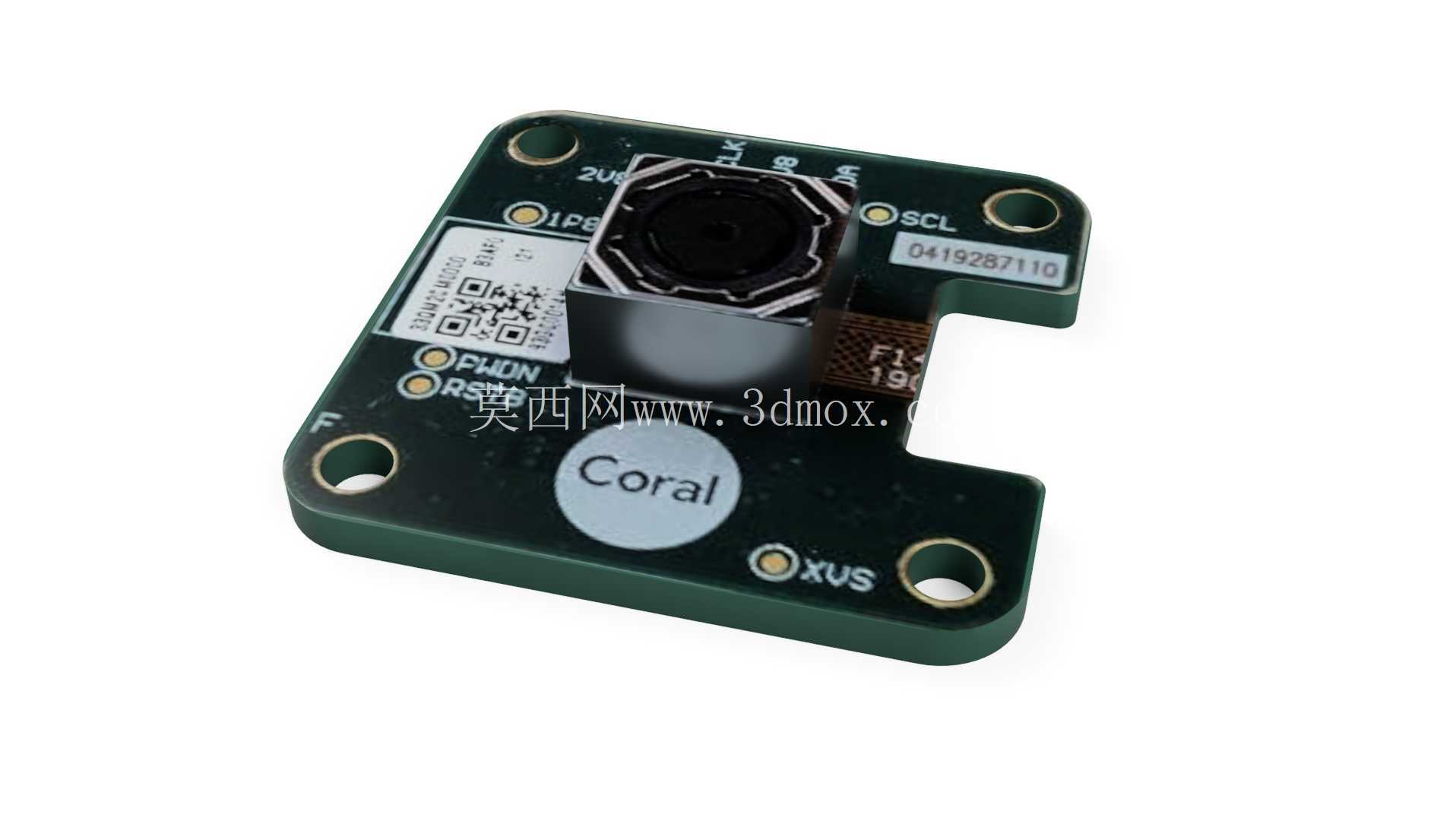

　　模组核心成像区域居中布置，自动对焦镜头座通过柔性排线连接基板主控电路，镜头周边的金属屏蔽罩既可以阻隔周边电路的电磁干扰，也能在日常拆装时避免镜头光学组件被磕碰偏移；基板表面丝印清晰标注了I2C通讯引脚、SCL时钟信号点位，侧边预留的焊盘对应供电、数据传输链路，硬件接线时可以直接顺着丝印点位对接开发板的CSI接口，不用反复查阅引脚定义图纸。板体表面印刷的Coral标识和二维码溯源区，在结构建模时都做了曲面贴图还原，外观和实物硬件的视觉一致性很高。

　　做结构设计时，这个模组的安装边界需要重点把控：板体整体厚度包含镜头凸起总高控制在较低范围，镜头顶端高出PCB板面的尺寸要提前在壳体开窗位置预留余量，安装孔的沉头深度要匹配螺丝头厚度，锁附后螺丝端面不能高出板体背面，防止叠装时刮擦下方主控板的贴片元件。柔性排线的弯折半径在建模时保留了自然走线弧度，实际装机时弯折角度不能超过排线耐受极限，避免内部铜芯断裂导致通讯中断。

　　在工业现场的小型视觉检测工位里，这类模组可以搭配边缘计算开发板完成零件外观缺陷初筛、工位物料 presence 检测，相比通用USB相机，它的体积更小，接线更简洁，不需要额外占用主机USB端口，直接通过板对板连接器就能完成数据交互；在高校嵌入式教学实验场景中，这套结构可以直接导入实训项目装配体，学生在设计定制外壳、云台支架时，可以直接调取板体轮廓和安装孔位做配合校验，不用反复手动测量实物尺寸，能大幅缩短原型开发的结构验证周期。建模过程中电路板的外轮廓、所有安装孔的坐标位置都完全对照实物校准，异形切边的弧度、边角倒角尺寸都和实物保持一致，结构工程师在做整机布局时，可以直接把该模组作为标准外购件导入装配，干涉检查结果能够直接指导实际装机的空间分配，不会出现三维模型和实物尺寸偏差导致的装不上问题。
