BR2205航模外转子无刷动力电机

　　这类2205规格外转子无刷电机，是小型多旋翼航模、竞速穿越机、轻量化航拍无人机动力系统里最常见的直驱执行部件，和普通有刷直流电机不同，它依靠电子调速器输出三相交变电流驱动定子绕组产生旋转磁场，带动外转子总成同步转动，省去了碳刷换向的机械摩擦结构，运转寿命、功率密度和高速响应特性都更适配航模高频变工况的使用需求。

　　从实际装机场景来看，该规格电机的定子直径为22mm、定子叠片高度为5mm，行业内统一以四位数字命名来标识核心尺寸边界，整机径向最大轮廓集中在电机外壳的环形散热段，轴向从输出螺纹轴端面到电机底座安装面的总长度控制在三十毫米以内，底座预留的四个安装孔位采用航模通用16mm孔距布局，可直接适配主流2寸、3寸、4寸穿越机机臂的安装位，安装时仅需在机臂对应位置开出避让电机底部出线的缺口，使用M3规格内六角螺丝从机臂下方向上穿入电机底座螺纹孔即可完成固定，安装边界不会和机臂上的飞控、电调、图传等堆叠部件产生干涉。

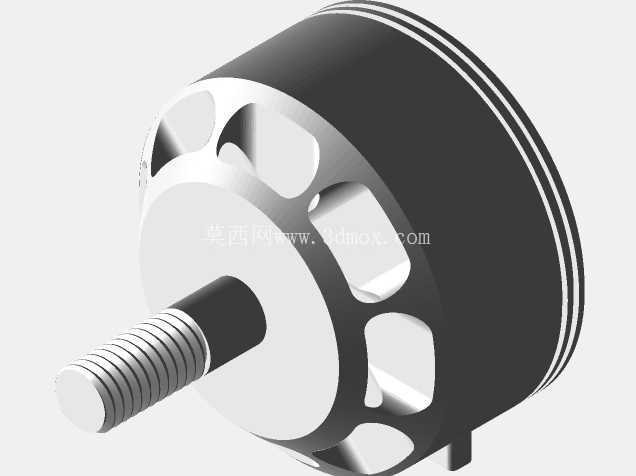

　　结构设计上，这款电机采用外转子布局：内部定子铁芯固定在中心轴座上，三相绕组沿定子槽位均匀绕制，外层的旋转外壳集成了永磁体安装位，外壳侧壁开出多组弧形镂空窗口，一方面是在电机高速运转时引导气流直接扫过定子绕组端部，带走大负载下绕组产生的焦耳热，避免长时间满油飞行时绕组温升过高导致磁钢退磁；另一方面镂空结构可以削减转子总成的转动惯量，让电机在飞控输出油门变化指令时，转速爬升和回落的响应速度更快，匹配穿越机做翻滚、急停、急转弯等机动动作时的动力跟随要求。前端输出轴采用标准外螺纹设计，螺纹规格适配航模通用自锁桨螺母，搭配配套的桨垫可以直接夹持5寸至3寸规格的螺旋桨，转子端盖和输出轴的同轴度在加工时需要严格管控，若径向跳动量过大，高速运转时会带动螺旋桨产生高频振动，轻则影响飞控陀螺仪的采样精度，导致航拍画面出现果冻效应，重则造成机臂紧固件松动、动力轴疲劳断裂。

　　选型匹配阶段，工程人员需要结合整机起飞重量、搭配的螺旋桨尺寸、电调最大持续输出电流来匹配该电机的KV值参数：高KV版本适配小尺寸螺旋桨，在高转速下输出足够拉力，适合竞速类机型；低KV版本适配大尺寸桨叶，运转效率更高、续航时间更长，适合长距离航拍机型。建模过程中需要重点还原转子外壳的镂空曲面、输出轴的全段螺纹特征、底座安装孔的沉台结构，同时要保证定子和转子之间的均匀气隙尺寸符合实际装配公差，不能出现三维装配体里定转子干涉的低级错误；电机尾部引出的三相硅胶线长度和出线方向也需要结合装机布局预留足够弯折空间，避免飞行过程中桨叶误扫线材造成短路。日常维护时，该电机的上下轴承属于易损件，在经历数百架次起降、出现轴向旷量或者转动异响时，可以拆开端盖更换同规格微型轴承，清理转子磁钢缝隙里积存的沙尘和桨叶动平衡脱落的配重胶，即可恢复电机的运转平顺性。
