万宝至RF300FA微型直流驱动电机

　　这类RF-300规格的微型直流有刷电机，在消费电子、小型机电设备里属于普及率极高的动力执行件，早年CD/DVD光驱托盘驱动、便携影碟机主轴进给、车载影音设备碟仓传动，到现在的小型智能门锁执行机构、桌面迷你风扇、手持美容仪、小型水泵气泵、玩具动力模组、家用小电器的低速传动端，都能见到同规格电机的身影。做结构选型的时候，这类电机最突出的优势就是径向尺寸紧凑、轴向占用空间小，整机圆柱外壳直径属于标准300系微型电机的通用尺寸，端盖圆周预留的多个安装小孔既可以配合橡胶减震套卡入设备壳体的定位槽，也能通过小螺丝直接锁附在塑胶支架上，输出轴从端盖中心伸出，轴径、轴伸长度都沿用行业通用尺寸，不需要额外定制转接件就能直接搭配塑胶齿轮、同步带轮、偏心轮或者联轴器，适配绝大多数小型传动链路的安装需求。

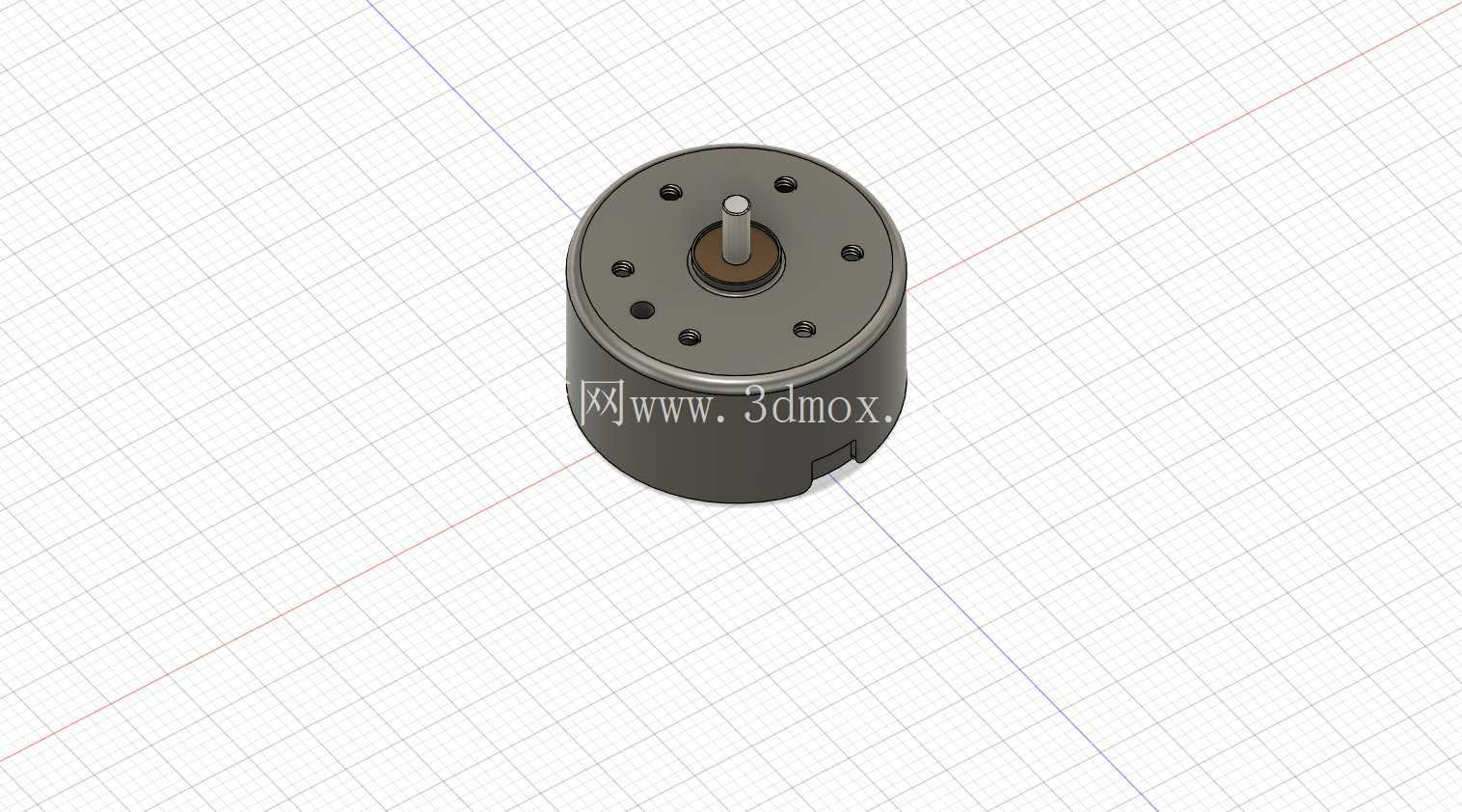

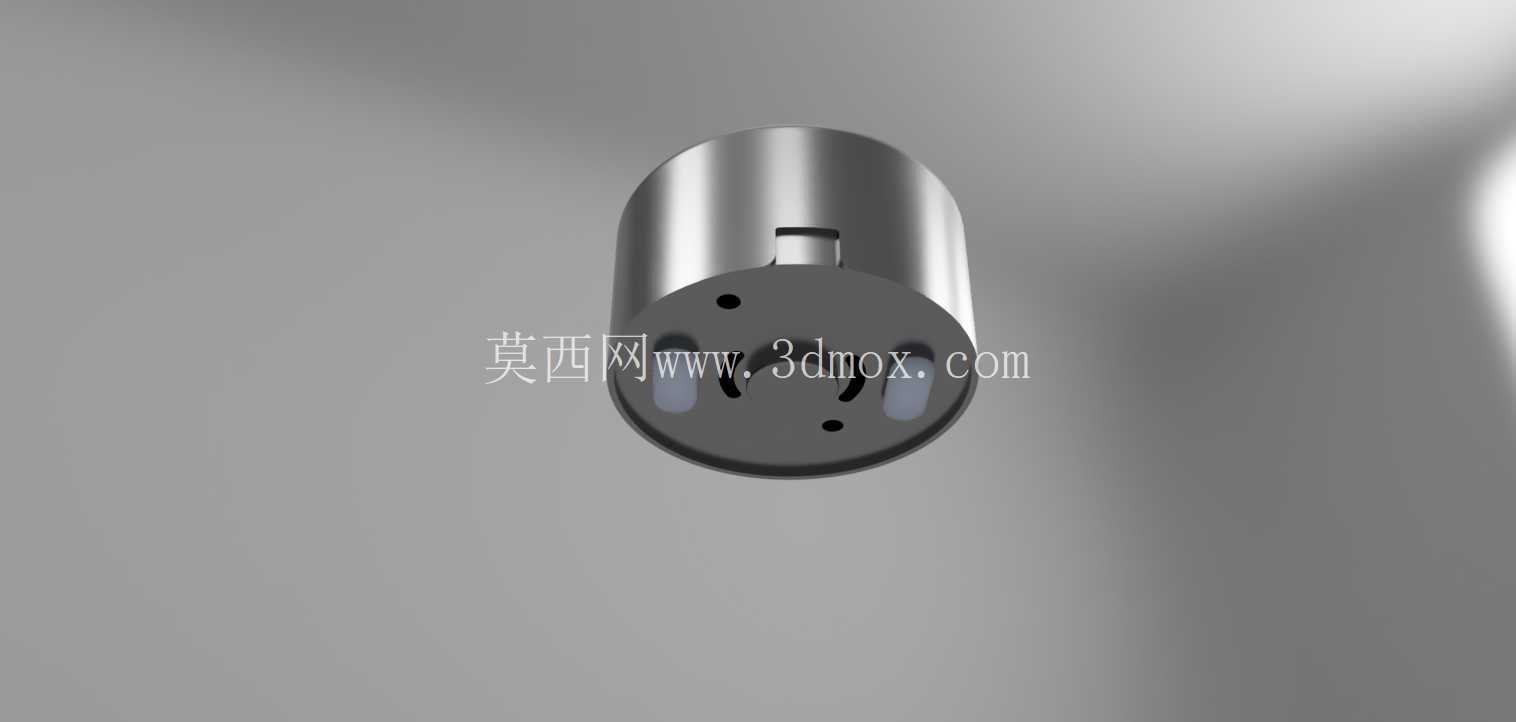

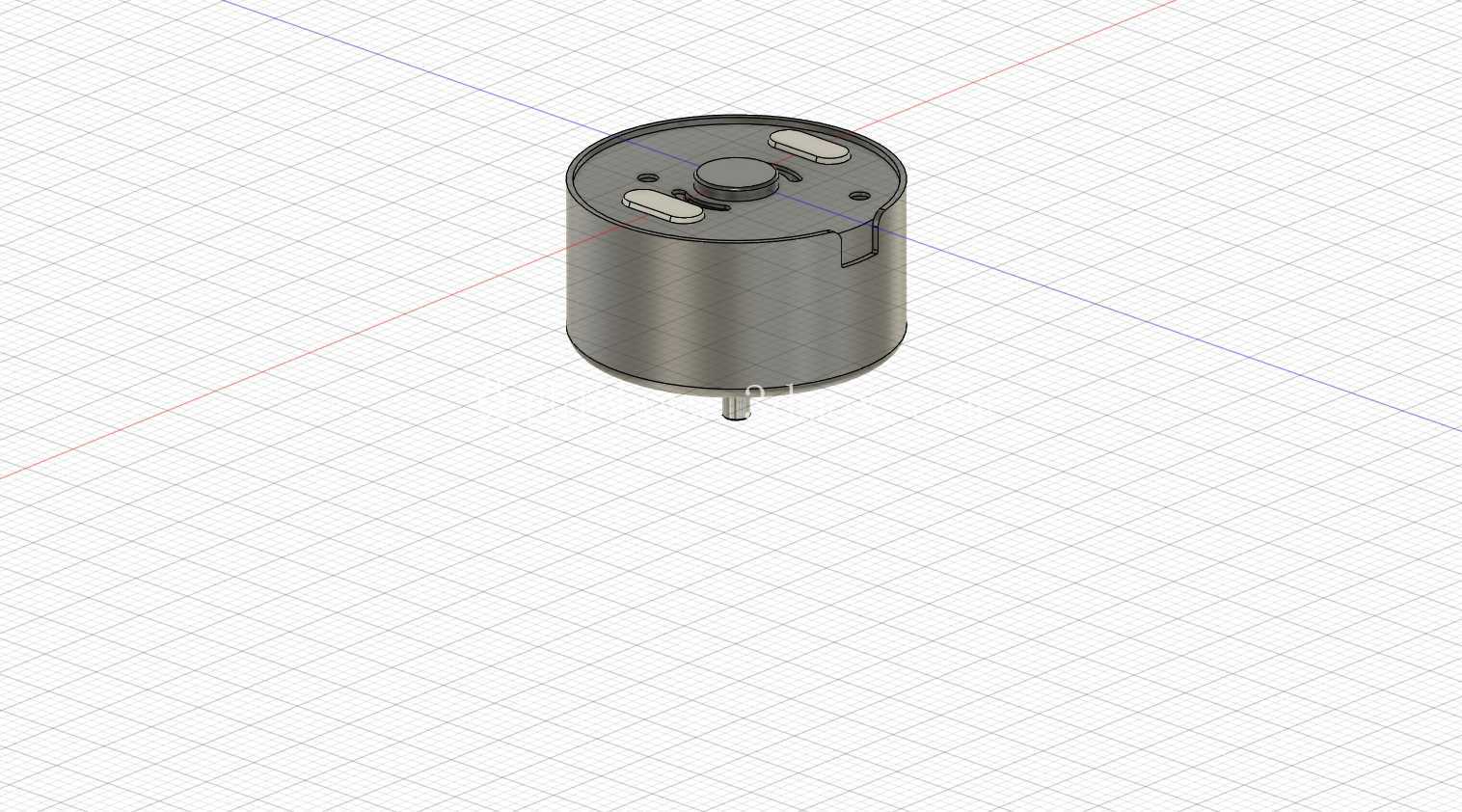

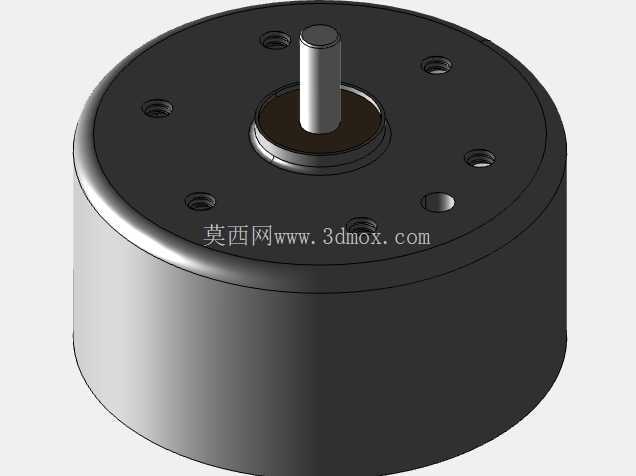

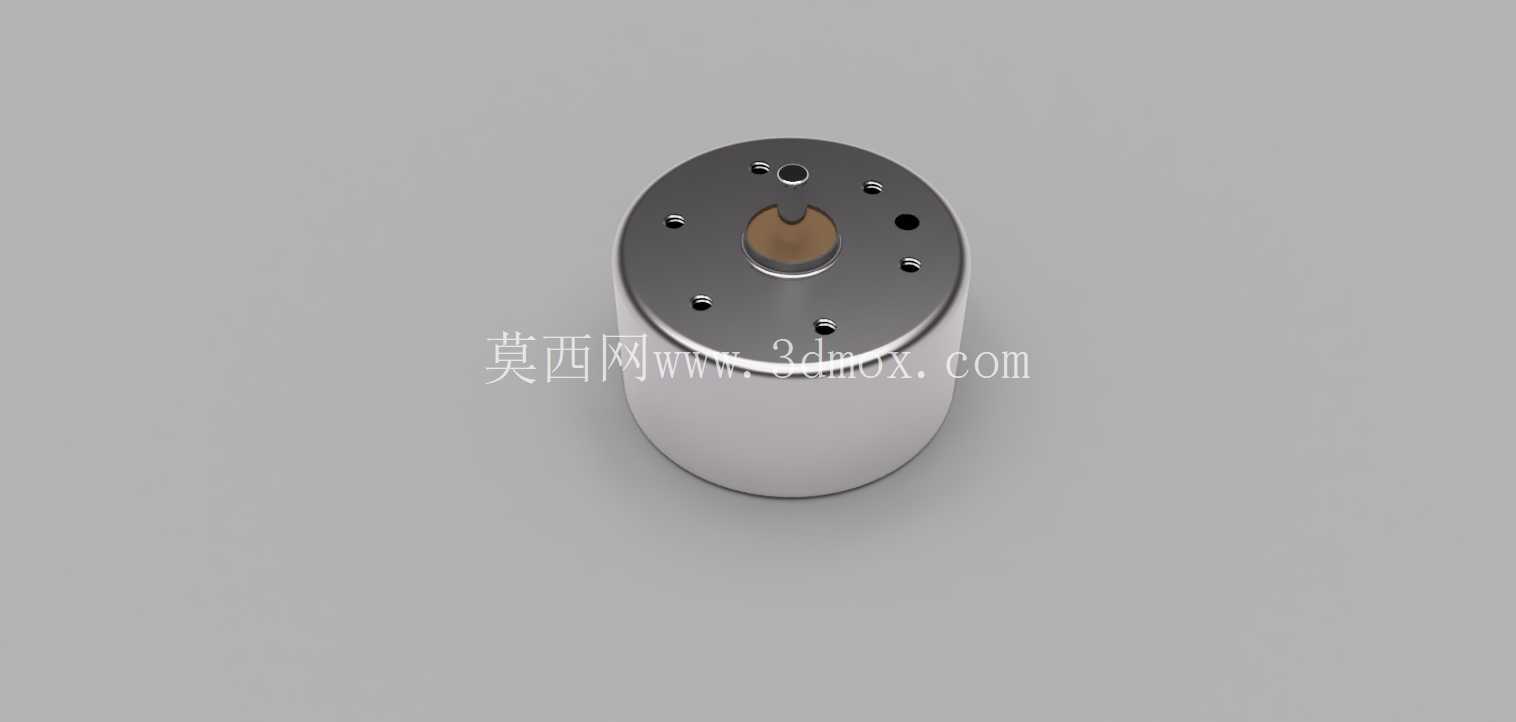

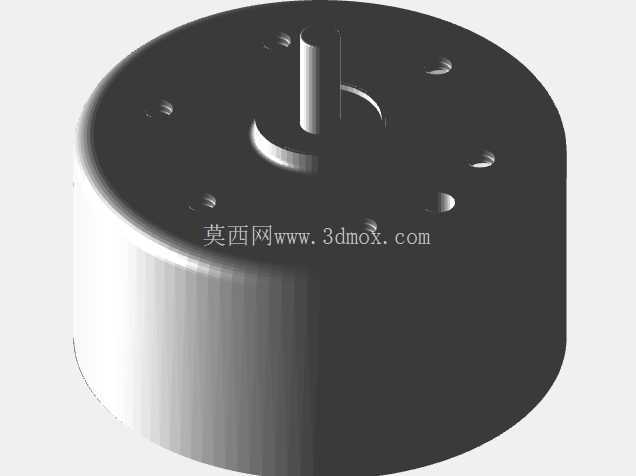

　　从实际建模还原的角度拆解这个电机的结构：外壳采用深拉延的薄钢板卷制成封闭圆柱筒，一端是一体冲压的封底，预留两个电源引出端子的卡位，另一端装配冲压成型的钢制端盖，端盖和外壳通过圆周多处压点铆合固定，端盖中心镶嵌含油轴承，支撑输出轴的回转，电机内部的转子绕组、换向器、碳刷结构全部封装在壳体内，外部不需要额外做防护结构。建模的时候首先要把控的就是整机的安装边界：圆柱外壳的外圆直径是整机最大径向尺寸，布局设备内部空间的时候，只要给电机外圆预留单边0.2-0.5mm的装配间隙，再考虑端盖侧安装孔的锁附操作空间、尾部接线的弯折余量，就不会出现装配干涉。输出轴的同轴度是建模时需要重点保证的公差项，轴的中心线必须和电机外壳圆柱轴线完全重合，否则后续装配齿轮的时候会出现运转偏摆、噪音变大、齿轮偏磨的问题。端面上的六个安装小孔沿圆周均布，孔位的分度圆直径、孔间距都严格对标量产实物的尺寸，不管是做电机固定支架的孔位设计，还是做减震胶套的匹配造型，都可以直接复用这个模型的定位参数。

　　实际工程应用里，这类电机的工作电压通常覆盖1.5V到6V区间，不同负载下转速区间跨度很大，空载转速可以达到数千转，搭配减速齿轮组之后就能输出大扭矩，适配低速大负载的推拉、旋转动作。很多工程师在做小型设备结构设计的时候，很容易忽略电机周边的预留空间：一是电机尾部的接线需要留出至少5mm的走线空间，避免线材被外壳和设备内壁挤压磨破绝缘层；二是电机运转时自身会产生轻微振动，如果直接刚性锁附在薄塑胶壳上，很容易把振动传递到外壳引发共振异响，所以量产设计里通常会在电机外圆套两个环形橡胶减震圈，再卡入壳体的半圆形定位槽里，靠橡胶件吸收振动，这个三维模型里完整还原了电机外壳的光滑圆柱面、端盖的铆合压点、输出轴的台阶特征，设计减震圈、固定支架的时候可以直接在模型里测量配合尺寸，不用反复对照手板样品测绘。另外电机外壳侧面预留的两个定位缺口，是专门用来防止电机在卡槽里发生周向转动的，设计壳体定位筋的时候要对应做出凸点卡入缺口，避免电机运转时自身在槽内打转、扯断供电引线。

　　从设计思路上来说，这类通用微型电机的三维建模不需要做过度的艺术化修饰，所有特征都要服务于装配验证：端盖的厚度、外壳的壁厚、输出轴的露出长度、轴端的倒角、安装孔的沉台深度，每一处尺寸都要和量产实物对齐，结构工程师把这个模型导入整机装配里，就能直接完成干涉检查、运动间隙校核、固定结构的匹配设计，不用等到手板加工出来才发现孔位不对、空间不足的问题。对于做小型传动机构开发的从业者来说，这个标准RF300电机模型可以直接作为标准件调用，在方案初期就把动力件的占用空间锁定，后续排布齿轮、连杆、传感器位置的时候都能围绕这个边界展开，大幅减少反复调整布局的工作量。
