布勒24V直流有刷驱动电机结构

　　这类小功率直流有刷电机在桌面自动化、小型输送装置、实验台改造、阀门执行机构、医疗辅助设备以及教学样机中使用频率很高。它的优势并不在于复杂控制，而在于供电简单、启停直接、成本可控、维护边界清晰。对于结构工程师来说，选型时最先关注的往往不是宣传页上的峰值数字，而是电机本体能否顺利放进设备空间，输出轴与负载之间是否需要联轴器或同步带，四个安装孔是否能与支架、法兰或钣金件可靠对齐。

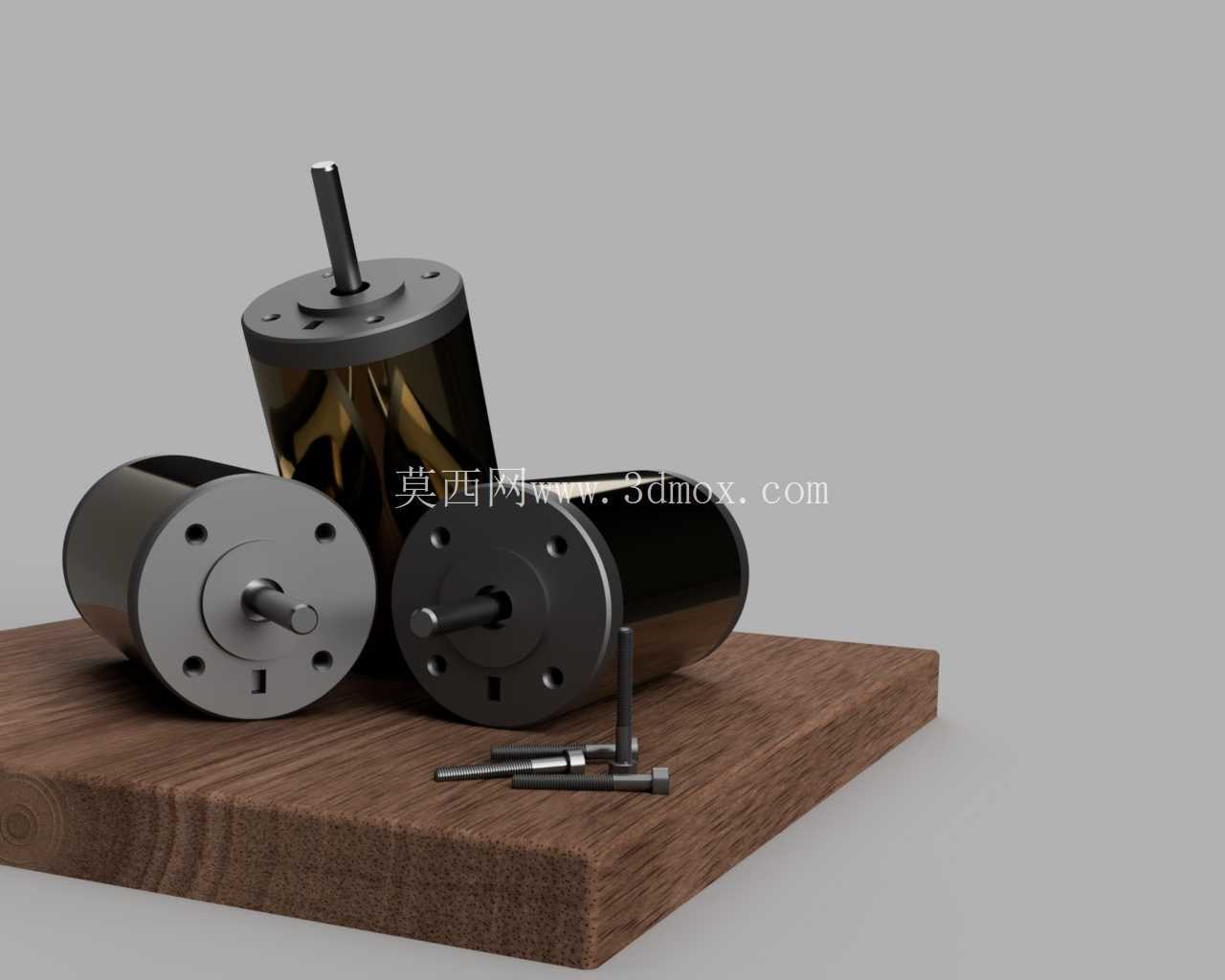

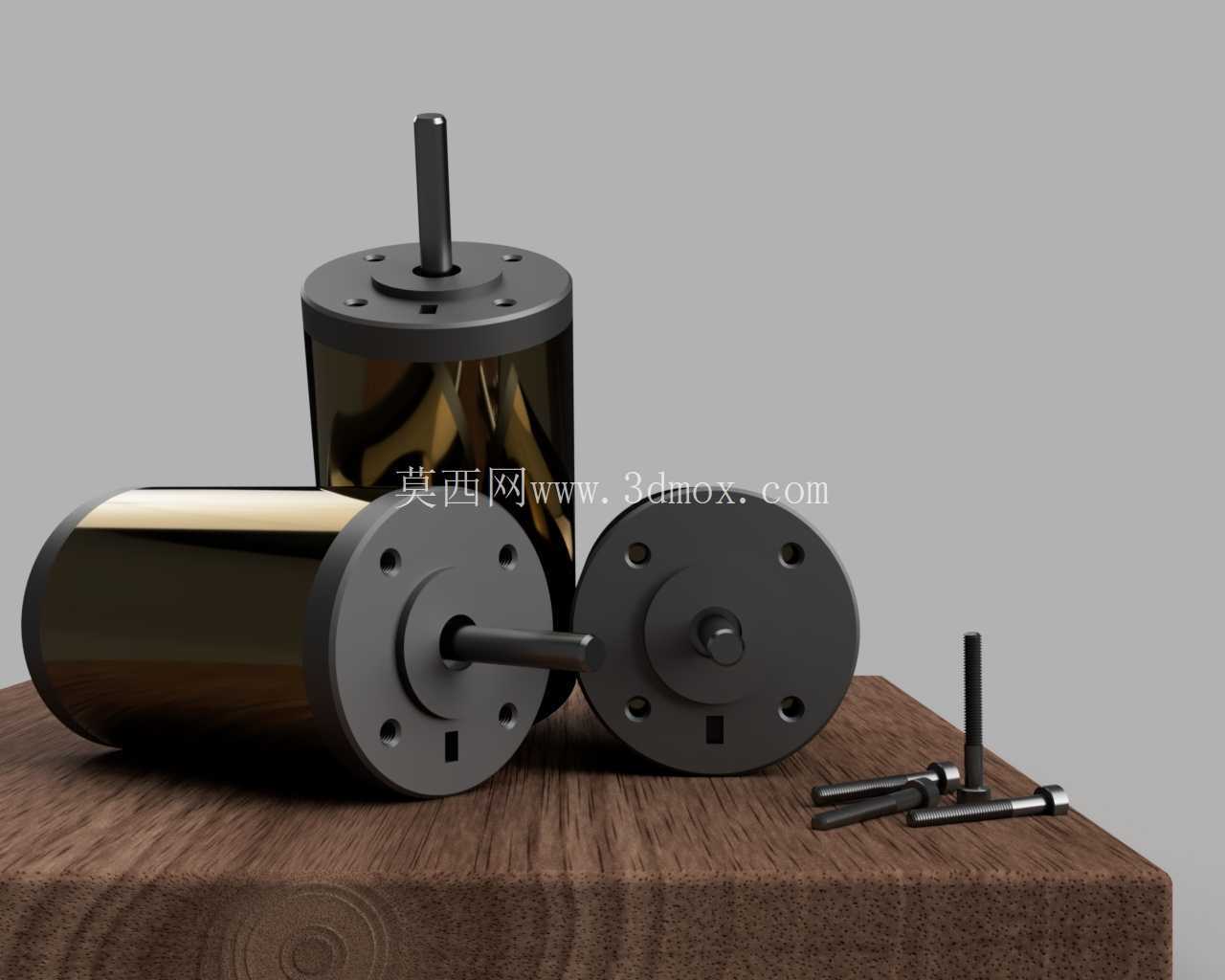

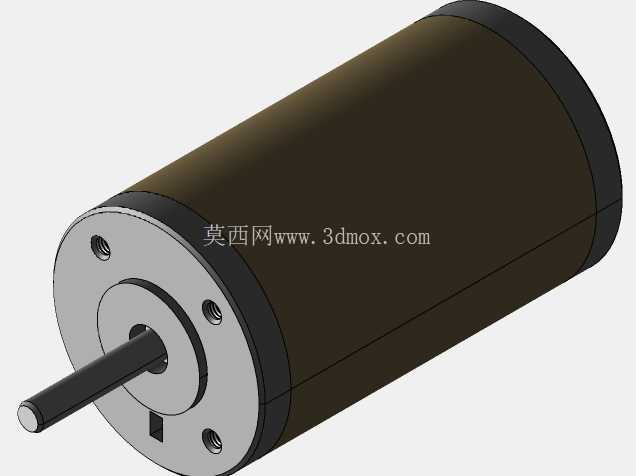

　　从外形上看，该电机采用圆柱筒状机壳，前端为带安装孔的圆形端盖，输出轴沿轴线伸出。圆筒机壳有利于内部磁钢、电枢和换向结构的同轴布置，也便于在设备中通过孔位、抱箍或端盖螺钉固定。前端盖上的四个安装孔是整机装配的关键边界，孔位围绕轴线分布，适合将电机直接贴合到支架平面；在实际设计中，应优先让安装面承受反作用力，避免仅靠输出轴或侧面夹持来固定，以免长期正反转后出现松动、偏摆或噪声增大。

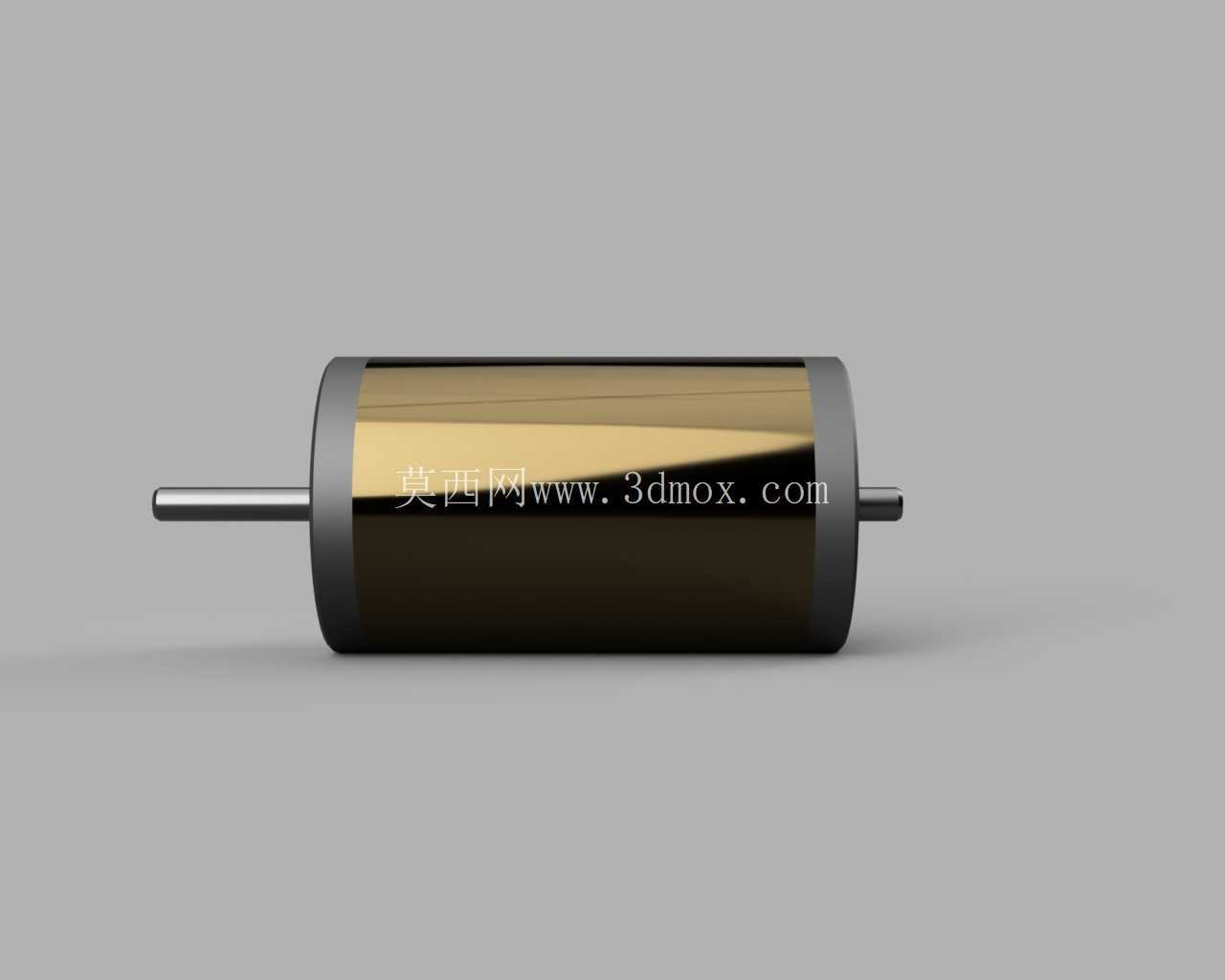

　　输出轴是动力传递的核心区域。建模时需要把轴径、伸出长度、轴端形态以及与端盖之间的避让关系表达清楚，因为这些尺寸会直接影响联轴器选型、带轮安装、齿轮啮合以及轴承支撑方案。若负载存在径向力，例如皮带张紧、偏心轮或摩擦轮驱动，就不应让电机轴单独承担过大弯矩，而应在外部增加支撑轴承，或将传动方式改为柔性联轴器连接独立轴系。若负载主要是轴向扭矩，例如小型旋转台、卷绕机构或阀门驱动，则可以通过弹性联轴器补偿少量同轴度误差，降低装配难度。

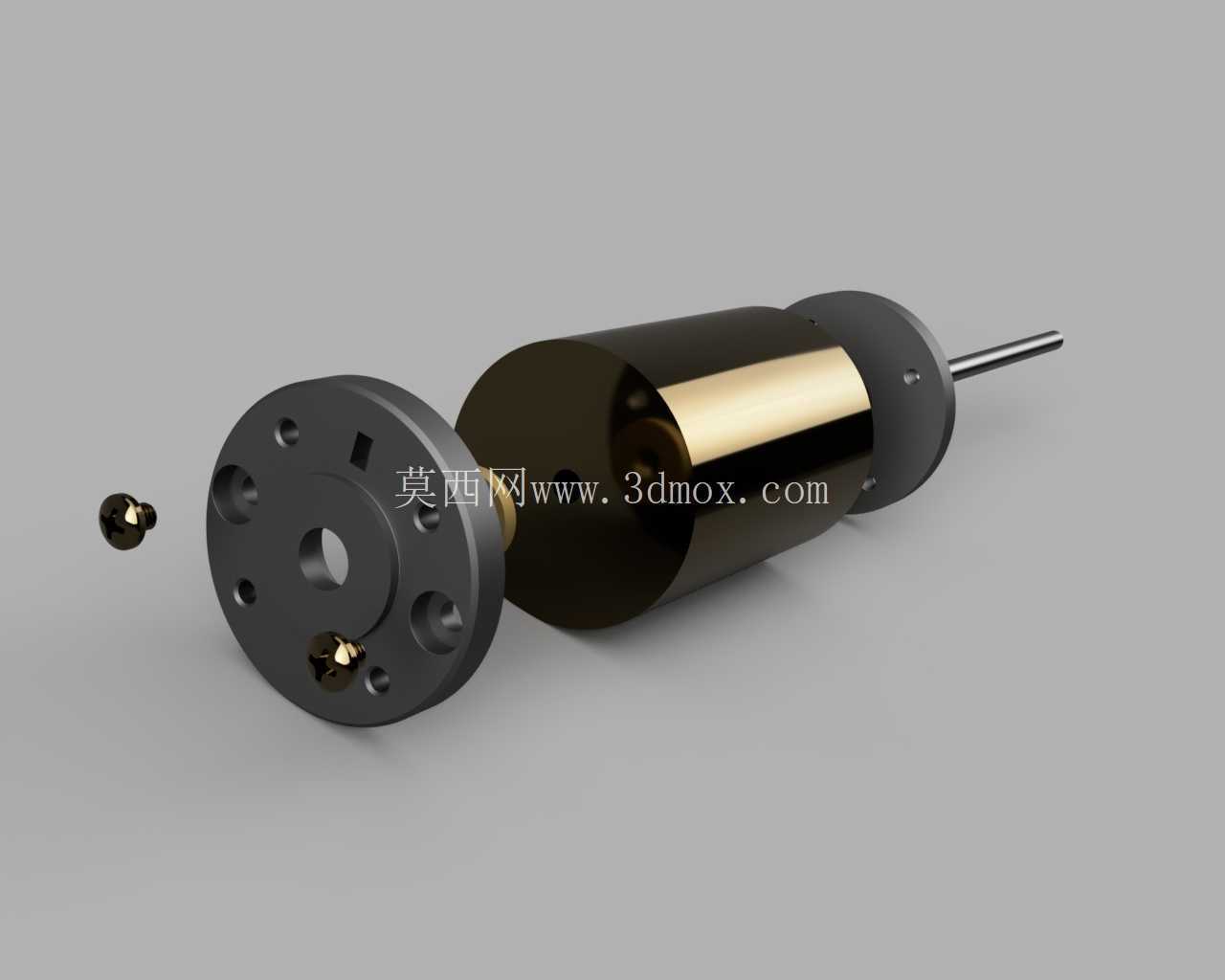

　　电机端盖与机壳的过渡区域需要在三维结构中保留足够装配空间。实际设备里，电机周围常布置线缆、线槽、固定螺钉和检修空间，不能只按静止外形包络摆放。前端安装螺钉要预留工具进入角度，后端换向器与电刷区域也应避免被密封件或结构件完全压死。对于有刷电机而言，适当的通风和检修空间有利于长期运行；若设备处于粉尘较多的环境，则可以在外部增加护罩，但不应把电机本体封闭在无散热余量的狭小腔体内。

　　24V供电使它适合安全电压等级下的小型运动场景，配合常见直流调速器或继电器即可实现转向、启停和速度调节。低速大扭矩的应用取向意味着它更适合直接驱动或经小减速比机构驱动，而不是长时间空载高速运转。设计传动链时，应把启动惯量、堵转风险和冲击负载纳入考虑：输送带启动时物料堆积、机构卡滞、限位失效等情况，都可能让电机短时承受远高于稳态的电流。结构上可通过联轴器卸荷、摩擦打滑、机械限位或电流保护来降低损坏概率。

　　在三维建模过程中，圆柱主体、前端盖、安装孔、输出轴和后端轮廓应分层建立，便于后续生成工程图或与设备总装进行干涉检查。安装孔不只表现为视觉特征，还要在装配体中与螺钉、垫圈、支架孔位对应；输出轴中心线应作为关键基准，与负载轴、轴承孔、带轮中心保持明确关联。对于需要做运动仿真的场景，可将电机本体设为固定件，输出轴作为旋转件，再把外部负载惯量和阻力矩施加到传动端，而不是简单给电机模型添加无依据的运动参数。

　　从设备布局角度看，这类电机常安装在机架侧板、滑动模组末端或小型工作台内部。卧式布置时，底部支撑面和前端法兰最好同时参与定位；立式布置时，要关注输出轴悬挂负载带来的弯曲影响。若电机与减速器、丝杠或卷轮相连，同轴度误差会被噪声、发热和轴承磨损放大，因此支架不能只做薄钣金折弯，必要时应增加折弯边、焊接衬套或加工定位面。线缆出口方向也应在模型阶段确定，避免设备装配后电线被端盖螺钉、张紧轮或活动部件摩擦。

　　该结构的价值在于把常见小型直流动力单元的外形、安装和传动边界完整呈现出来。设计人员可以围绕它继续完成支架、联轴器、护罩、电气控制仓和检修门的布置，也可以在选型阶段核对孔位与轴高，减少样机反复打孔、重新加工连接板的风险。对教学和方案验证来说，这种电机模型还能帮助理解原动机与负载之间的基本关系：扭矩需要通过合理传动路径释放，安装刚度决定运行稳定性，而外形包络和维护空间则决定它能否真正进入设备。
