遥控模型车用内转子有感无刷动力电机

　　这套三维结构围绕小型遥控模型动力单元展开，还原的是一类内转子有感无刷电机的典型外形与装配关系，主要服务于1/10、1/8比例遥控车、微型遥控坦克以及小型履带式行走装置的动力布置。模型车在起步、爬坡、急加速和低速脱困时，对动力输出的线性、扭矩响应和转速控制都有较高要求，普通有刷电机长期运行后存在碳刷磨损、换向火花和维护频繁的问题，而内转子无刷电机通过电子调速器进行三相驱动，能够在较小体积内提供更高的功率密度，适合模型底盘中空间紧张、重量敏感的安装环境。

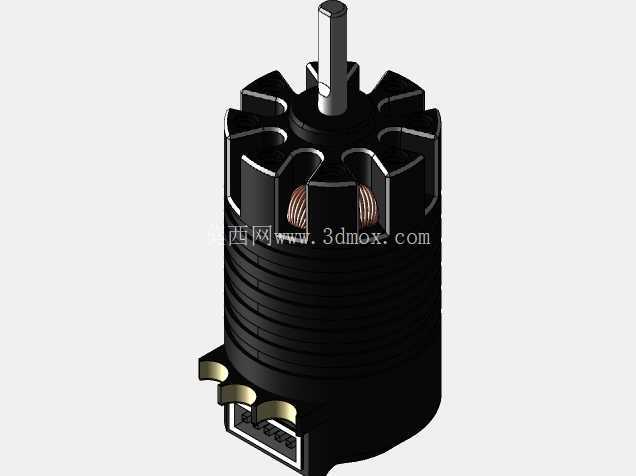

　　从结构表达来看，电机主体采用圆柱壳体布局，外壳外侧布置多道环形散热筋。散热筋并非单纯装饰，而是通过增加壳体与空气的接触面积，强化模型高速行驶时的对流散热。电机在持续大负载工况下，定子绕组会产生明显热量，热量经铁芯、壳体传导到外表面后，依靠车辆运动带来的气流带走；筋条方向与电机轴线一致，也有利于在有限直径内保持壳体刚度，避免薄壁圆筒在装配和碰撞中发生变形。壳体端部保留了端盖配合区域，端盖与主壳之间通过止口定位，保证轴承孔与定子内孔的同轴度，这一点对高速内转子结构尤为关键。

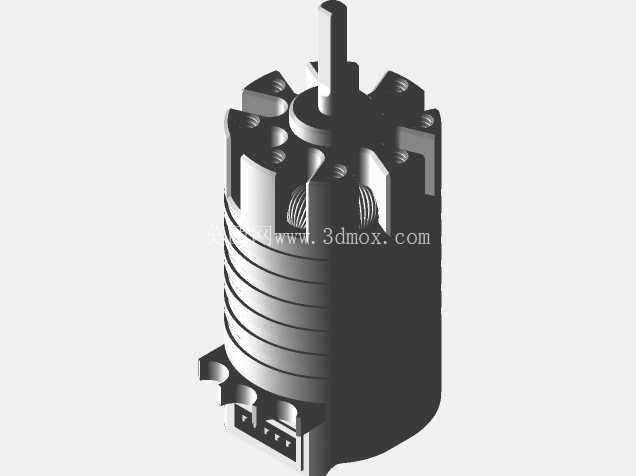

　　转子部分位于电机中心，输出轴从前端盖伸出，轴端采用平直切面形式，便于与电机齿轮、联轴器或履带传动件进行周向固定。实际模型车上通常会在轴上安装小模数主动齿轮，再与减速齿轮组啮合，因此轴伸长度、轴径以及固定顶丝的位置会直接影响齿轮啮合间隙。建模时需要重点控制输出轴相对壳体端面的伸出长度，既要保证主动齿轮能够完全啮合，又要避免齿轮与端盖发生摩擦。转子内部可理解为永磁体与转轴组成的高速旋转组件，外部定子则包含硅钢片叠压铁芯和三相绕组。图中端部开窗区域对绕组端部进行了可视化表达，能够看到铜色线圈在定子槽内的布置关系，这有助于理解无刷电机的电磁转换空间，也方便在教学或结构评审时展示线圈、铁芯和端盖之间的绝缘间隙。

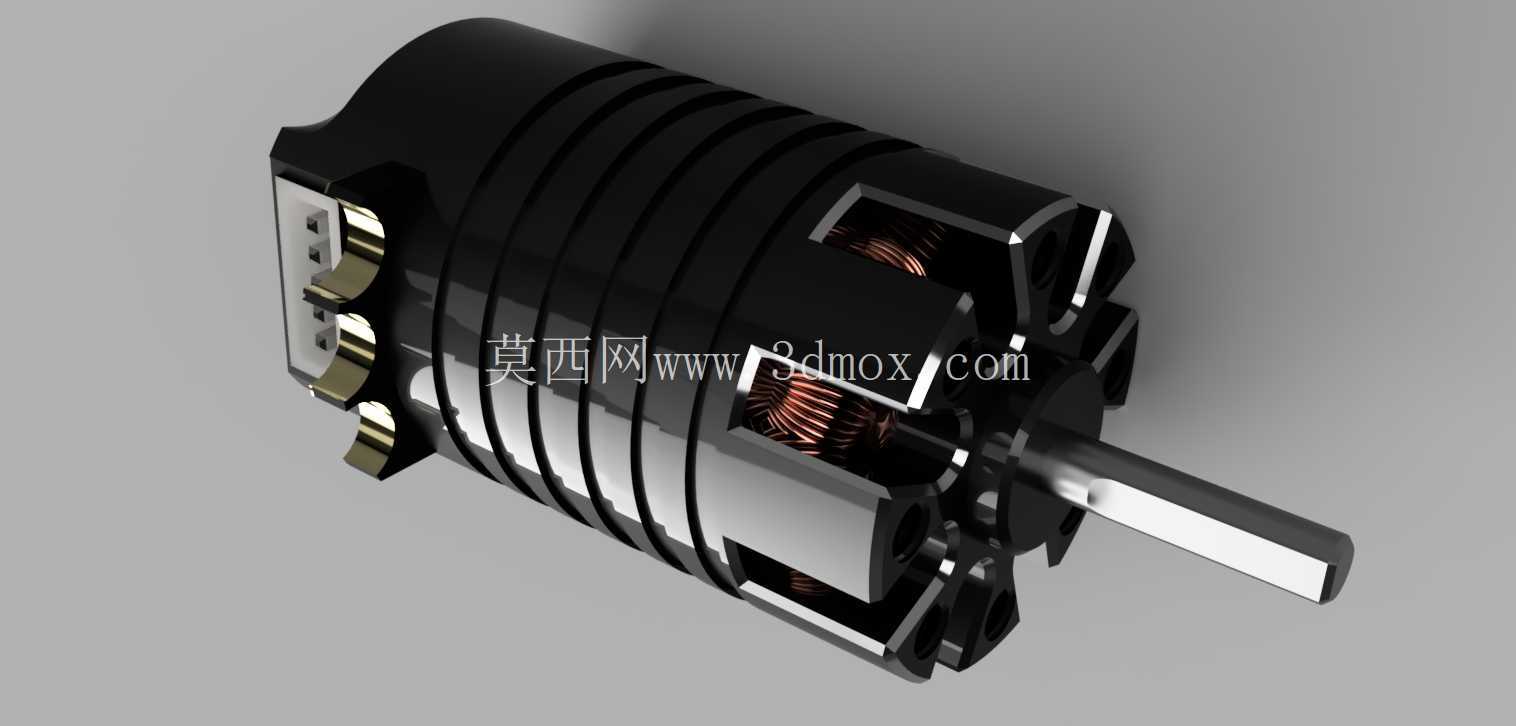

　　电机尾部设置有感传感器接口区域，接口以多针插座形式呈现。有感无刷电机与无感方案的差别，在于其内部带有霍尔或磁感应位置反馈元件，电调可以据此获取转子相位，在低速起步时实现更细腻的换向控制。对于遥控坦克、攀爬车和需要精准低速操控的模型，这种结构能减少起步顿挫，提升履带两侧动力分配的可控性。接口位置通常布置在尾端侧面或端盖上，布线时需要让传感器线远离大电流电源线，降低干扰；在三维布置中，还要预留插头插拔空间，避免车尾壳体、电池或悬挂杆件压住线束。

　　安装边界方面，这类电机一般通过前端面螺纹孔或壳体夹持座固定到模型底盘。圆柱机身允许使用环抱式电机座进行同轴夹紧，前端螺钉则承担轴向定位。设计电机座时，应保证夹持面与散热筋之间的关系明确：若夹持在光滑筒体段，可提高接触稳定性；若压在散热筋上，则需要考虑筋条受压后的接触面积和装配公差。电机轴线与减速箱输入轴线必须平行，齿轮中心距要可调，以便设定合理齿隙。齿隙过小会增大阻力和噪声，甚至在热膨胀后卡死；齿隙过大则会造成加速时打齿、齿轮磨损加快。

　　在整车布局中，电机不是孤立零件，它需要与电子调速器、电池、接收机、传动齿轮和底盘护板共同形成系统。电机直径决定底盘两侧架的内宽，机身长度影响电池摆放位置，出线方向则关系到车体上部外壳能否顺利扣合。对于履带式微型坦克，电机还常与减速箱组成单侧动力模块，左右两台电机的转速差实现转向，因此模型中电机外形、安装孔位、轴伸方向和传感器接口方位都应保持清晰，便于后续复制为左右对称布置。

　　从建模思路上看，该结构适合采用旋转、拉伸、阵列和切除组合完成：主体圆筒与散热筋可通过回转特征和轴向阵列建立，端盖、固定孔、输出轴和接插件分别作为独立零件处理，装配时再约束同轴关系和端面贴合关系。绕组端部不必追求完全可制造的细观排线，但应在视觉和空间占用上体现真实比例，防止后续设计端盖时忽略线圈端部高度。整体模型的价值在于把模型动力系统中最核心的电机外形、安装接口、散热结构、传感接口和传动输出关系集中呈现出来，为遥控车辆底盘设计、传动匹配以及教学演示提供直观依据。
