直流行星减速齿轮电机36GP580S

　　直流行星减速齿轮电机36GP580S是一款面向中小扭矩传动场景的集成式动力部件，将直流驱动电机与行星齿轮减速箱同轴整合，输出端配置扁平D型切边输出轴，可直接与负载轮、联轴器、传动法兰或执行机构对接，无需额外加装中间换向或减速构件，大幅缩短设备动力链的装配长度。

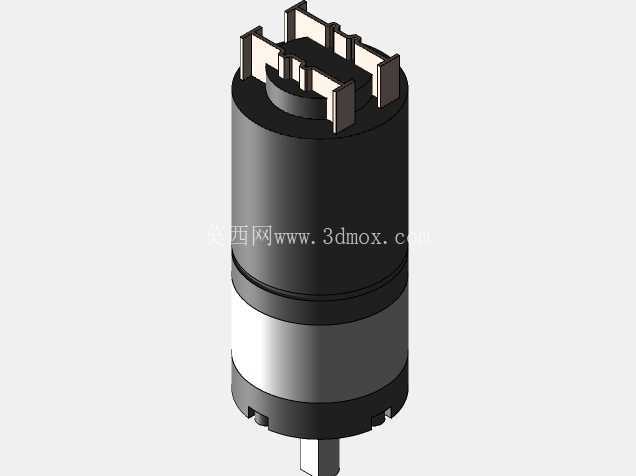

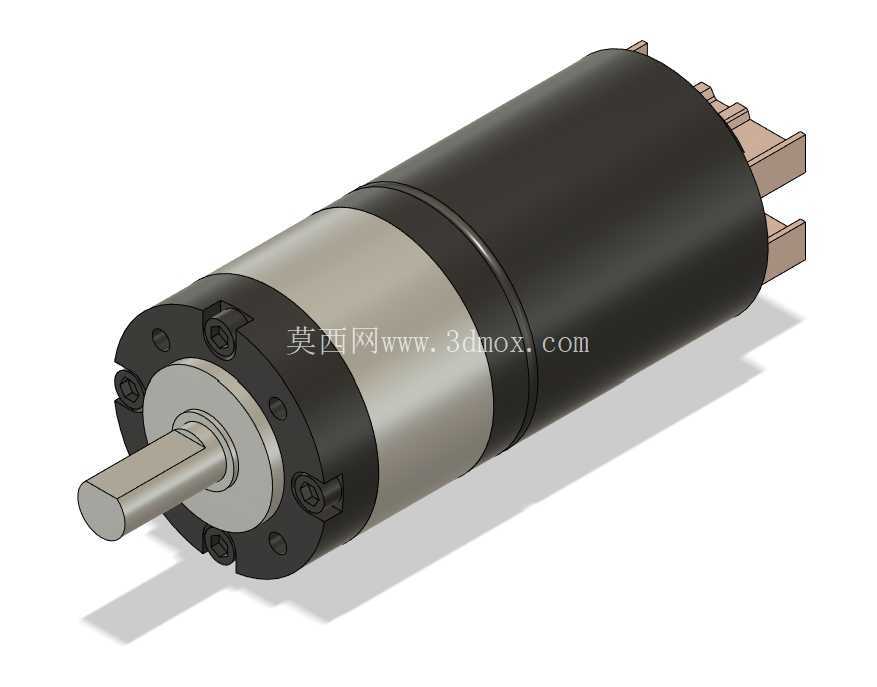

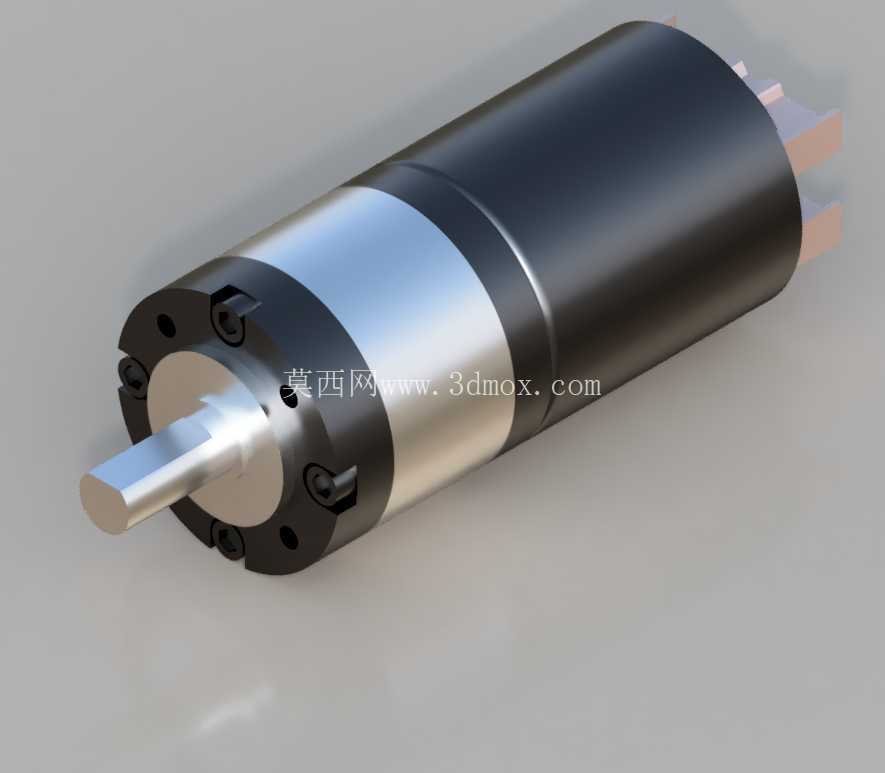

　　从整机结构来看，该电机采用同轴串联布局：前段为行星齿轮减速段，外壳为黑色高强度工程端盖，端面上均布安装沉孔与定位销孔，输出轴从端盖中心伸出，轴端加工双侧平行扁位，用于周向防转，保证扭矩传递时不发生打滑；中段为银色金属减速箱壳体，承担行星轮系的容纳、散热与同轴定位功能；后段为黑色直流电机主体，尾部预留供电引线，用于接入直流驱动电源或调速控制板。三段壳体沿同一轴线装配，径向轮廓保持连续圆柱形态，便于在设备框架的圆孔、卡箍或安装座中固定。

　　在实际工程应用中，这类减速电机广泛适配小型自动化输送线、智能小车驱动轮、电动窗帘与升降机构、小型云台转台、医疗护理设备的体位调节机构、家用智能电器的执行端、教学机器人关节以及小型阀门驱动装置。行星齿轮结构的固有特性在于多齿同时啮合，载荷由多个行星轮分担，相比普通平行轴减速箱，在相同减速比下体积更紧凑、回程间隙更小、承载能力更强，适合需要频繁正反转、启停冲击较小但安装空间受限的场合。

　　设计选型时需要重点关注几个边界参数：整机外径以36mm系列减速箱为基准，圆柱主体可穿过直径匹配的安装通孔，利用前端盖的螺钉孔完成轴向固定；输出轴的扁位尺寸决定了配套联轴器或带轮的内孔加工规格，装配时需保证扁位与传动件的紧定螺钉平面贴合，避免点接触造成轴面压伤；电机尾部引线需预留足够的弯曲半径，在设备随动运动场景中应使用拖链或线卡固定，防止反复弯折导致线芯断裂。

　　三维建模过程中，该模型完整还原了各段壳体的阶梯配合关系、端盖螺钉的分布位置、输出轴的扁位特征以及引线的出线方向，结构工程师可以直接将其导入设备总装，校核安装孔位间距、轴伸长度与周边构件的干涉情况；电气选型人员可依据外形尺寸预留电机仓空间，确认供电线的走线路径；对于需要定制安装支架的场景，模型的外圆柱面与前端盖端面提供了准确的装配基准，可直接在支架上设计抱紧箍或法兰连接面。

　　行星减速段的内部齿圈、行星轮与太阳轮沿轴线分层布置，端盖上的固定螺钉将减速箱壳体与电机端盖锁紧，保证齿轮啮合中心距在负载运行时不发生偏移。输出轴采用支撑轴承跨接布置，可承受一定的径向载荷，在驱动轮直接安装的场景下，能够承受设备自重带来的径向力，避免轴端悬臂变形。整机的圆柱外形也利于散热，金属中段壳体可将齿轮啮合与电机运行产生的热量通过外表面扩散到周围环境，在连续运行工况下维持温升稳定。

　　在设备布局阶段，需要保证电机外周预留足够的散热空间，避免被密闭泡沫或保温材料完全包裹；安装面的同轴度误差需控制在合理范围，防止输出轴受到额外的径向弯矩；对于需要调速的应用，可配套PWM直流调速器，通过改变供电电压调节输出转速，减速箱在低速段仍能维持较大的输出扭矩，满足低速牵引、精准对位的工艺需求。
