小型两相步进驱动电机结构造型

　　这款小型步进驱动元件的三维结构，面向桌面级自动化、小型仪器仪表、精密进给机构与轻载执行端的布局校核场景。在实际设备开发中，这类元件常被布置在空间紧凑的工位内部，例如小型阀门调节机构、实验仪器进给台、微型输送定位端、医疗检测设备的样件切换模块，以及教学演示平台中的角度控制单元。它不需要承担大功率输出任务，核心价值在于以较小体积提供可预测的步进转角，使控制系统能够通过脉冲数量换算输出轴的角位移，从而完成开度调节、档位切换、短距离推送和低速定位等动作。

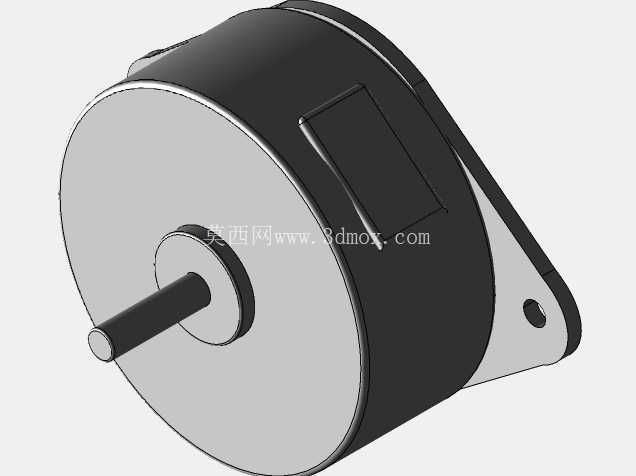

　　从外形边界看，主体采用近似圆柱的薄型布置，前端为圆形端面，中心伸出直径较小的驱动轴，轴端与负载连接件配合时，需要重点校核轴伸长度、同轴度以及径向受力位置。圆柱壳体侧面设置有近似矩形的凸起区域，该区域在实物中通常对应接线、标识或内部绕组固定相关结构；在整机装配时，这一局部会影响周边避让空间，不能仅按完整圆柱外径进行包络计算。壳体一侧延伸出带安装孔的支耳，支耳与主体之间形成平滑过渡，安装孔可用于螺钉固定，使电机在面板或支架上保持稳定。对于结构工程师而言，支耳的厚度、孔位中心到电机轴线的距离、孔边到壳体外缘的距离，都是布局时必须保留的硬边界。

　　该结构的设计思路明显偏向薄型安装与轻载驱动。前端大圆形端面可作为轴向定位参考，后侧圆柱壳体容纳定子、转子及相关内部组件，侧向支耳则承担安装约束。与常见长筒型步进电机相比，这种造型更适合轴向深度受限、而径向平面尚有布置空间的设备腔体。驱动轴从前端中心伸出，负载连接件应尽量靠近轴根位置，以减小悬臂长度；若在轴端加装齿轮、同步带轮或曲柄，还需评估皮带张力、齿轮啮合力对轴承和支耳固定点产生的附加载荷。

　　在功能特性上，该元件采用两相步进工作方式，步幅角度适合常规细分控制前的基础步进定位。额定电压与额定电流处于低功耗区间，适合配合小型驱动板在桌面设备中长期运行。驱动轴直径较小，适配微型联轴器、塑料齿轮、小带轮等轻载传动件。附带的多芯电缆用于绕组供电与控制信号接入，布线时应在壳体侧面预留弯折半径，避免电缆被端盖、支架或装配螺钉挤压。牵引扭矩指标反映其更适合百克厘米级的轻扭矩负载，若机构存在较大摩擦、预紧力或惯性冲击，就不能仅凭安装尺寸匹配，而应重新核算扭矩裕量。

　　建模时可将整体拆分为前端盖、圆柱壳体、侧部凸台、安装支耳、中心轴、轴套及电缆接口等特征。前端盖与壳体之间的分模线应保持连续，支耳与外壳交界处需体现圆角过渡，避免在三维渲染中出现生硬拼接。中心轴与前端盖之间的同轴关系是整个模型的关键基准，安装支耳孔则应作为装配约束参考。对于需要做运动仿真的场景，可将转子输出轴设为旋转部件，壳体和支耳设为固定件，并在轴端建立负载连接坐标系，便于后续接入齿轮、连杆或调节机构。

　　在设备选型和结构复核中，还要关注电机发热区域与周边塑料件、线缆、传感器之间的距离。虽然该类小型电机功率不大，但在连续锁定、低速反复启停或细分驱动条件下，壳体仍会产生温升。若安装在封闭腔体内，应在壳体周围保留空气流通间隙，支耳固定面也不宜完全包覆隔热材料。侧向电缆出口应朝向便于走线的一侧，避免设备外壳装配后形成锐角折弯。

　　总体来看，该结构把圆柱电机本体、前置输出轴、侧向安装支耳和接线区域整合在紧凑空间内，适合用于轻载、低速、需要离散角度控制的自动化末端。三维模型不仅用于外观展示，更可直接参与安装孔位校核、轴端连接件设计、线缆路径规划以及整机干涉检查，帮助工程师在样机加工前确认电机与支架、面板、传动件之间的装配关系。
