19英寸2U钢制机架式设备外壳结构

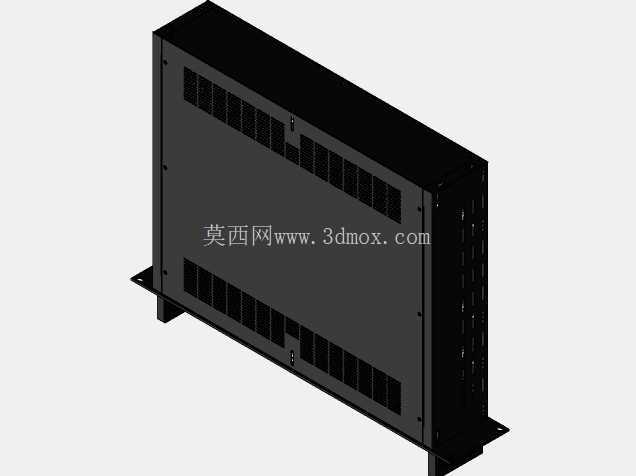

　　该结构面向标准19英寸机柜安装场景，采用2U高度的机架式机箱形态，主体为钢制钣金件，深度按335mm边界展开，适合在通信机房、工业控制柜、测试测量平台、音视频系统和弱电监控机柜中承载电子功能模块。实际选型时，机箱前部两侧预留机架固定耳，可直接通过螺钉与机柜立柱连接，固定耳与箱体之间形成连续受力路径，避免设备推入后仅靠侧板承重。箱体底部带有外伸安装支脚，既能够在桌面或工作台临时放置，也可在非机架环境中配合减振垫或固定件使用。

　　从设备用途看，这类外壳并不承担具体电路功能，而是为电源板、主控板、接口板、接线端子和散热组件提供安装基准。结构设计的重点在于把内部板卡的固定孔位、前面板操作空间、后部接线区域以及通风路径统一到同一套钣金坐标中。前面板区域保持规整，可布置指示灯、开关、USB接口、BNC接口或网络接口；后部则适合设置电源输入、端子排、风机和走线缺口。侧板与顶盖通过折边和螺钉组合，形成可拆式封闭结构，维护时不需要整体拆除设备，即可从上方或侧方检查内部模块。

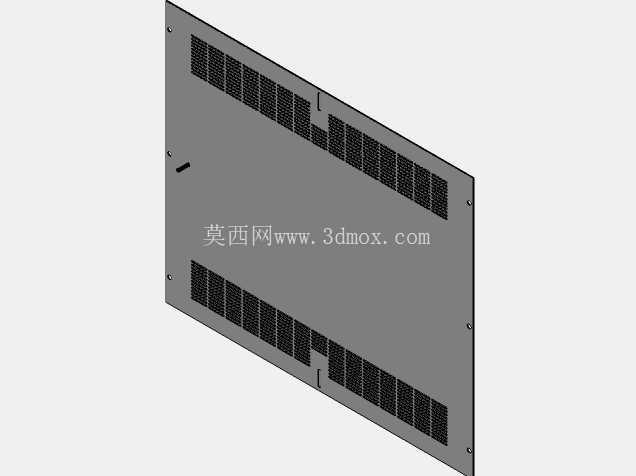

　　散热组织上，箱体正面、侧面或底面布置长条状通风孔，孔位沿钣金面成排分布，能够在设备内部形成自然对流通道；当内部功耗较高时，也可在后侧或顶部预留风机安装位。通风孔的排布避开主要螺钉连接区和板卡插接区，既保证开孔率，又不削弱钣金整体刚度。钢制材料表面采用黑色粉末涂层，涂层均匀覆盖外露面和折边区域，在机房环境中可降低反光，同时提升耐指纹、耐轻微刮擦能力。

　　结构建模时，需要重点控制折弯系数、板材厚度、翻边高度和装配间隙。机箱主体多采用薄板折弯成型，侧板、顶盖、底板和前面板之间通过螺钉、压铆螺母或翻边孔连接；模型中应保留真实的孔位、沉台、折弯避让和安装条，避免只建立外观实体。对于内部4个附加安装条，需要明确其与底板或侧板的连接关系，这些条可作为电路板、电源模块或导轨的二次安装基准，在不同项目中通过调整孔位适配多种电子组件。

　　安装边界方面，19英寸宽度决定了左右固定耳的位置必须符合机柜立柱间距，2U高度限制了前面板可用高度，335mm深度则影响内部板卡长度、线缆弯折半径和后部维护空间。设备推入机柜时，固定耳先接触立柱，箱体后侧不能与机柜理线架、电源排插或相邻设备发生干涉；若机柜深度较浅，应重点校核后部连接器和线缆的最小弯曲空间。机箱底部支脚在台式使用时提供离地间隙，可防止底面通风孔被台面完全遮挡，也能减少振动直接传递。

　　从工程细化角度看，该类外壳的三维结构不仅要呈现黑色长方体外观，还应表达钣金件之间的搭接关系、可拆卸面板、机架固定孔、通风栅格、内部安装条以及底部支撑脚。设计人员可在此基础上继续补充EMC弹片、接地柱、导轨、线束卡扣和风机支架，使通用机箱转化为具体电子设备的承载壳体。
