GT2十六齿三毫米缸径同步带轮

　　该零件属于小规格同步传动系统中的GT2带轮，主要用于3D打印机、小型数控滑台、桌面自动化机构、轻载步进电机输出端以及实验设备中的精密直线运动单元。其核心作用是把电机轴的旋转运动通过GT2同步带传递给从动轴或运动平台，在保持较低背隙的同时完成稳定的扭矩传输。与普通光面滑轮相比，GT2齿形带轮依靠齿面啮合传动，传动过程中不易打滑，适合对定位重复精度有要求的轻载场景。

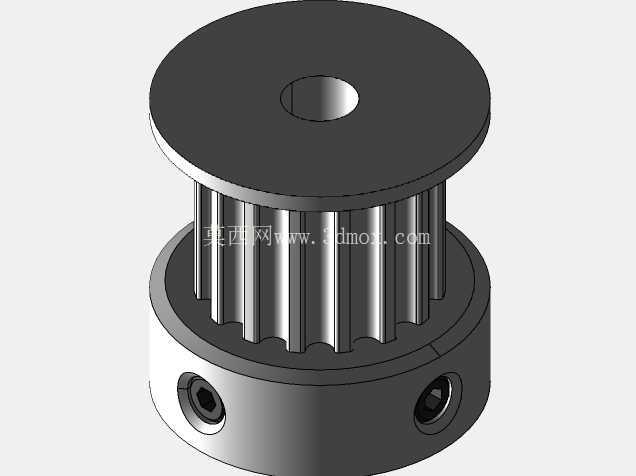

　　从结构上看，零件整体呈短圆柱带轮形态，上部为较宽的挡边圆盘，中部为容纳同步带的带齿工作区，下部为带安装孔的基座环。中部外圆沿周向布置细密齿槽，齿形与GT2带宽和节距相匹配，带体运行时被上下挡边限制在工作区域内，可降低皮带跑偏、爬边和脱带风险。顶部中心设置轴孔，用于与电机轴或传动轴配合；下部基座两侧开设径向锁紧孔，可通过紧定螺钉将带轮固定在轴上，防止周向转动和轴向窜动。这种结构在小型传动机构中十分常见，尤其适合轴径空间有限、需要频繁拆装调整皮带张紧度的设备。

　　设计这类带轮时，首先要保证齿形节距、齿数和有效啮合宽度满足传动要求。十六齿规格在小缸径、小轴径布置中兼顾了外形紧凑性和啮合平稳性：齿数过少会使多边形效应更明显，运行时速度波动增大；齿数增多则会加大带轮外径，占用更多安装空间。该模型采用三毫米缸径对应的小轴孔布置，适用于微型步进电机或细轴传动端。中部齿圈高度需要与常用GT2皮带宽度匹配，挡边直径应略大于带齿工作外径，使皮带在装配偏差和轻微偏载情况下仍能被可靠约束。

　　下部基座的径向孔位置直接影响锁紧可靠性。孔轴线通常穿过轴孔中心，紧定螺钉压紧在电机轴平面或圆柱面上时，可形成足够的摩擦力和定位约束。若设备启停频繁或加速度较高，设计中可在轴端增加平面，使螺钉端部压在平面上，以减少长期运行后的松动。两个侧向锁紧孔呈一定角度布置时，还能提高夹持稳定性，避免单螺钉锁紧带来的偏心问题。

　　从安装边界看，该带轮外径、挡边直径和总高度决定了周围结构需要预留的空间。设备布局时，不能只按齿圈外圆留间隙，还应考虑皮带厚度、挡边突出量以及皮带张紧后带轮两侧的安全距离。若带轮安装在电机座与线性模组之间，顶部挡边与机架壁面之间应保留装配工具进入空间；下部基座与电机端面之间也要留出紧定螺钉操作位置。皮带包角通常需要保持在合理范围内，过小的包角会降低啮合齿数，使传动能力下降，因此在中心距较短的布局中应校核主动轮和从动轮的包角。

　　实际使用中，这类带轮常与铝型材框架、直线导轨、滑块平台和步进电机组合。X轴或Y轴传动时，电机端带轮通过同步带带动固定在运动滑台上的皮带夹，实现平台往复定位；在轻型送料机构中，也可将两只同规格带轮分别布置在驱动端和从动端，中间以开口带或闭环带连接。由于GT2带轮齿距小、运动平顺、噪声较低，在桌面级数控设备和教学实验平台中应用较多。

　　建模时应重点还原中部齿形、上下挡边、中心轴孔以及基座径向孔之间的关系。齿圈部分需要保证周向齿槽均匀分布，挡边与齿圈同轴，轴孔与外圆的同心度会直接影响皮带运行时的张紧波动。若轴孔偏心，即使平均张紧力合适，皮带在一周内也会出现周期性松紧变化，导致平台运动抖动或打印轮廓误差。径向孔的螺纹规格和孔深应与紧定螺钉匹配，孔口位置不能削弱基座与齿圈连接区域的强度。

　　结构工程人员在选型时，可将该件作为轻载同步传动的基础元件进行干涉检查和运动校核。装配中需关注轴孔配合、螺钉锁紧方向、皮带宽度、带轮挡边间距以及中心距调节结构。对于需要较高定位精度的设备，还应配合张紧轮或可调电机座使用，使皮带在安装后保持适度预紧，既不过松造成丢步，也不过紧增加轴承和电机负载。整体而言，该带轮结构简洁，功能边界清晰，适合在小型精密传动装置中作为电机输出端或从动轴端的标准传动件使用。
