12V低速直流行星减速电机结构

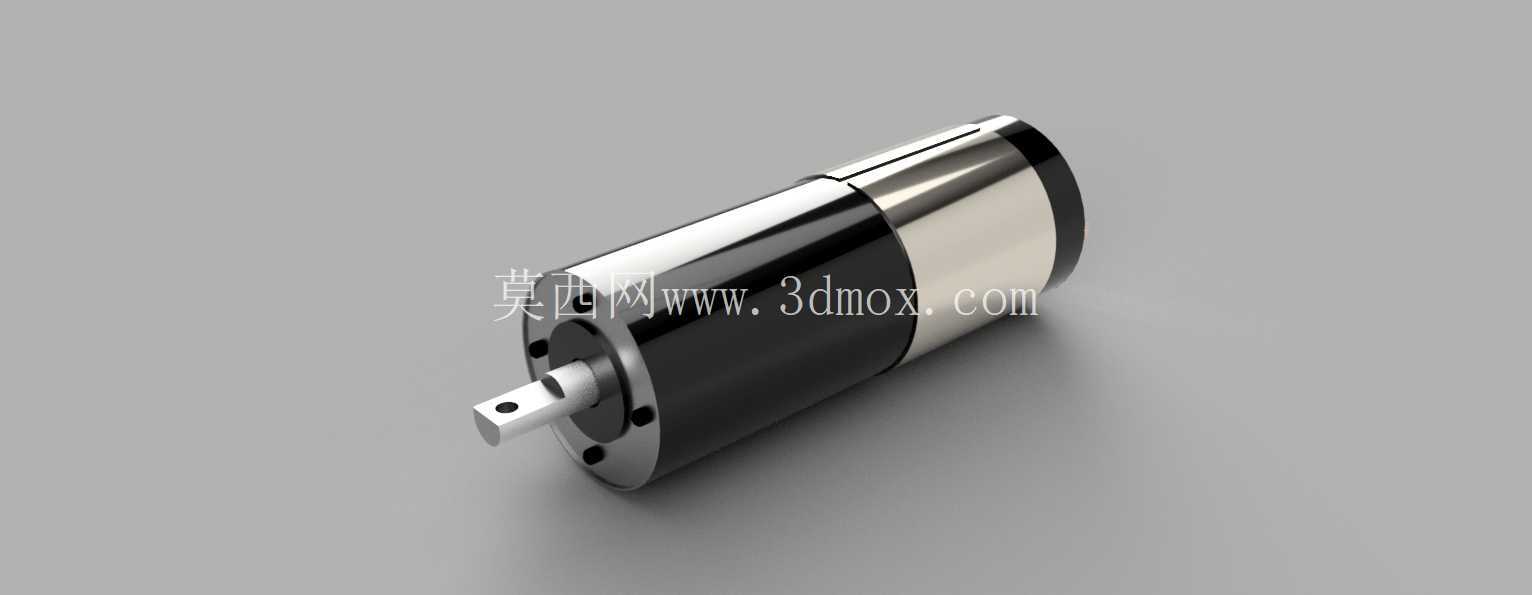

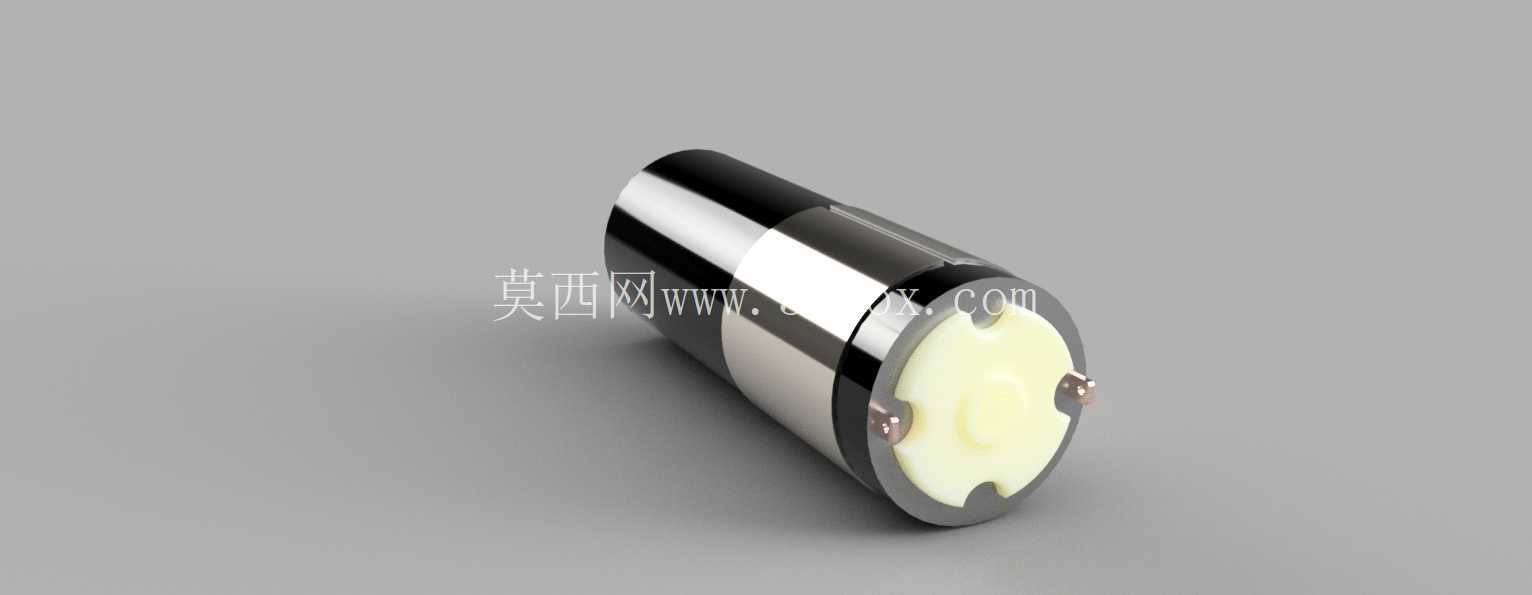

　　该模型呈现的是一款带行星减速机构的12V微型直流电机，输出端为扁位输出轴，额定输出转速约300rpm，整体采用圆柱同轴式布局，电机本体与减速箱沿轴线串联布置，外壳由黑色绝缘段与金属银色机壳段组成，前端法兰端盖预留周向安装孔，可直接通过端盖孔位完成轴向固定，也可配合机壳夹持座实现径向抱紧安装。这类低压减速直流电机在小型自动化设备与民用电动装置中应用十分广泛：在桌面级小型输送线上，它可作为从动辊筒的驱动源，低转速大扭矩的特性能避免小件输送时起步冲击；在智能家电领域，常被用于电动窗帘、自动投料器、小型宠物喂食装置的动力输出；在实验室小型工装里，它可以驱动低速搅拌轴、小型翻转台，或是作为轻载回转工位的分度动力；在车载低压场景中，12V供电可直接对接车载蓄电池，适配车载小型升降机构、广告屏旋转底座等装置。

　　从结构设计逻辑来看，这类电机将高速无刷/有刷直流电机的输出端接入行星减速级，利用行星齿轮传动的同轴分流特性，在不扩大径向轮廓的前提下放大输出扭矩，同时把电机原生的数千转高转速降至300rpm的实用区间，输出轴加工出扁位，目的是与配套传动件的D型孔配合，消除轴孔周向间隙，避免正反转切换时出现空程回转，前端盖的多个安装孔沿圆周均布，既支持从端面穿入螺钉锁紧到安装面板，也能适配不同角度的安装方位，无需额外调整电机出线方向。

　　建模过程中需要重点把控几处装配边界：首先是整机的同轴度约束，电机转子轴线、行星齿轮系轴线、输出轴轴线必须保持重合，否则减速齿轮会出现偏载卡滞；其次是输出轴的伸出长度与扁位尺寸，轴伸段需要预留联轴器或传动轮的安装空间，扁位的平面要与输出轴轴线平行，保证锁紧螺钉顶紧扁位后不会出现轴向窜动；机壳的分段台阶处要保留合理的装配间隙，金属机壳与前端盖的配合止口需设定小间隙配合，既方便装配压入，也能保证端盖与机壳的同轴定位。在布局安装空间时，要注意电机尾部的供电引线出线余量，圆柱机身的径向外围要预留散热间隙，不可完全包裹在密闭腔体内，前端安装面与设备面板之间可增加薄减震垫，降低减速齿轮运转时的微量振动传递到设备机架上。选型配套时，300rpm的输出转速适配低速直驱场景，无需额外外接减速轮组，12V低压供电也方便配套常规直流驱动板实现调速与正反转控制。
