深沟球滚动轴承6311结构三维造型

　　深沟球轴承是旋转机械中使用频率最高的一类径向支承元件，6311属于中宽系列的常用规格，在中小型传动轴、电机输出端、泵类支承、输送辊道、减速机低速轴以及通用工装夹具中都能见到同类结构。它的核心作用是在轴与壳体之间建立低摩擦的滚动约束，一方面承受轴系工作时产生的径向载荷，另一方面也可承担一定比例的双向轴向载荷，使转轴在规定的回转精度范围内稳定运行。

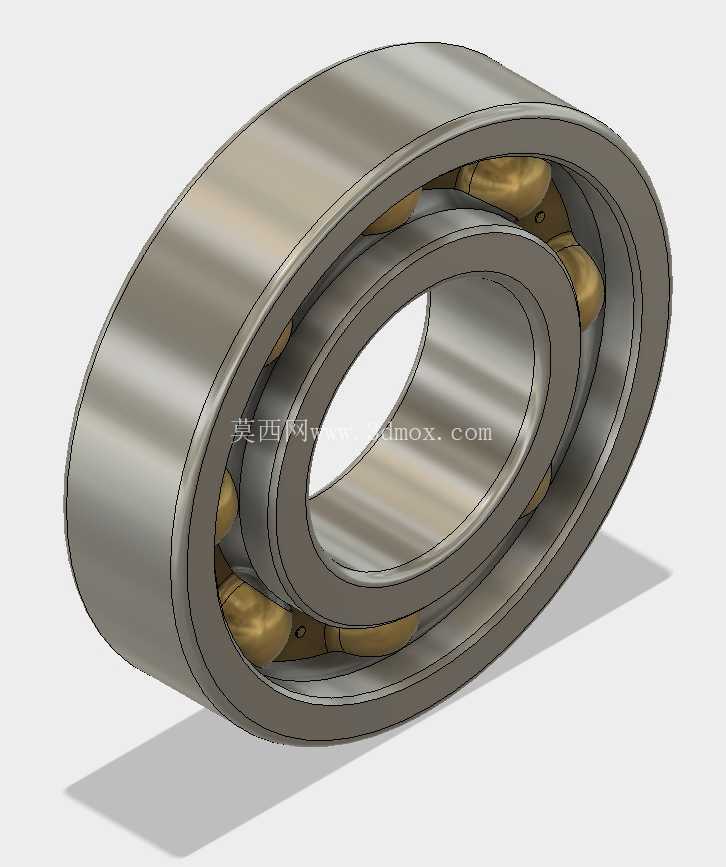

　　从结构组成看，该模型完整呈现了内圈、外圈、滚动钢球和保持架四个关键部分。内圈随轴一起转动，其内孔与轴颈通常采用过渡或小过盈配合；外圈安装在轴承座孔内，多数情况下相对机座固定，也有部分机构根据传动需要采用外圈旋转、内圈固定的布置方式。内、外圈滚道均为连续的圆弧深沟，沟道曲率半径略大于钢球半径，使钢球与滚道之间形成合理的赫兹接触区。沟道并非简单的半圆槽，设计时需要在接触应力、润滑空间和装配引导之间取得平衡：曲率过紧会增大摩擦和发热，曲率过松则会降低承载能力并影响旋转精度。

　　钢球沿周向均匀分布，是载荷传递的直接元件。轴承受载时，径向力通过内圈滚道传递到承载区钢球，再经钢球传至外圈和座孔，滚动接触替代了轴与孔之间的滑动接触，因此起动阻力和运转损耗明显降低。承载区内各钢球的受力并不相同，位于载荷作用线上的钢球承受最大接触力，向两侧逐渐减小；模型中钢球与金色保持架的装配关系，有助于理解滚动体在运转过程中的间隔、引导和兜孔约束。保持架的作用不是承载，而是防止相邻钢球直接接触，减少摩擦与磨损，同时使滚动体在整个圆周上均匀分布，改善轴承的载荷分配。对于高速或润滑条件较差的场合，保持架的兜孔间隙、引导方式和材料选择都会影响运行稳定性。

　　在三维建模思路上，这类轴承适合采用回转体与周向阵列结合的方式构建。内圈和外圈可先绘制半剖轮廓，通过旋转特征生成基本套圈，再对滚道、倒角、密封槽或挡边位置进行细化。钢球按球径建立球体，并依据节圆半径进行圆周阵列；保持架则需要根据兜孔形式建立两片式或波浪式结构，使钢球被限制在兜孔内且保留适当活动间隙。建模时应特别注意内圈外径、外圈内径、钢球直径和节圆直径之间的几何协调关系，滚道中心、球心位置和接触角趋势要符合深沟球轴承的装配逻辑。若只按外观堆叠圆环和球体，容易出现钢球嵌入套圈过深、保持架与滚道干涉、旋转时滚动体轨迹不合理等问题。

　　外形与安装边界方面，6311轴承的选型通常围绕内径、外径、宽度三个主要尺寸展开，设计轴系时需同步确定轴颈配合、座孔配合、轴向定位和拆装空间。内圈端面常靠轴肩定位，轴肩高度不能超过内圈允许的圆角过渡范围，否则装配时端面无法贴紧；外圈则通过孔用挡圈、端盖或轴承座台阶固定，座孔圆角同样要与外圈倒角匹配。轴承宽度方向决定了端盖压紧、隔套布置和轴向预紧的空间，若设备中存在热伸长，还需在固定端与浮动端之间区分支承形式，避免轴系受热后产生附加轴向力。

　　实际应用中，深沟球轴承的结构虽然成熟，但边界条件并不简单。皮带张紧、齿轮啮合力、叶轮不平衡力、输送带冲击载荷都会改变轴承的受力状态；粉尘、水分和高温环境则对润滑与密封提出要求。进行设备布局时，需要关注轴承周围的润滑通道、密封件位置以及装拆工艺，例如内圈过盈较大时应考虑热装，外圈拆卸需预留拉马接触位置。该三维造型把套圈滚道、钢球排列和保持架关系直观展开，既可用于轴系干涉检查、支承位置校核，也能作为机械结构教学、装配演示和选型沟通的数字化样件，帮助工程人员在图纸落地前看清内部配合与运动关系。
