黄铜内螺纹T型三通管路接头

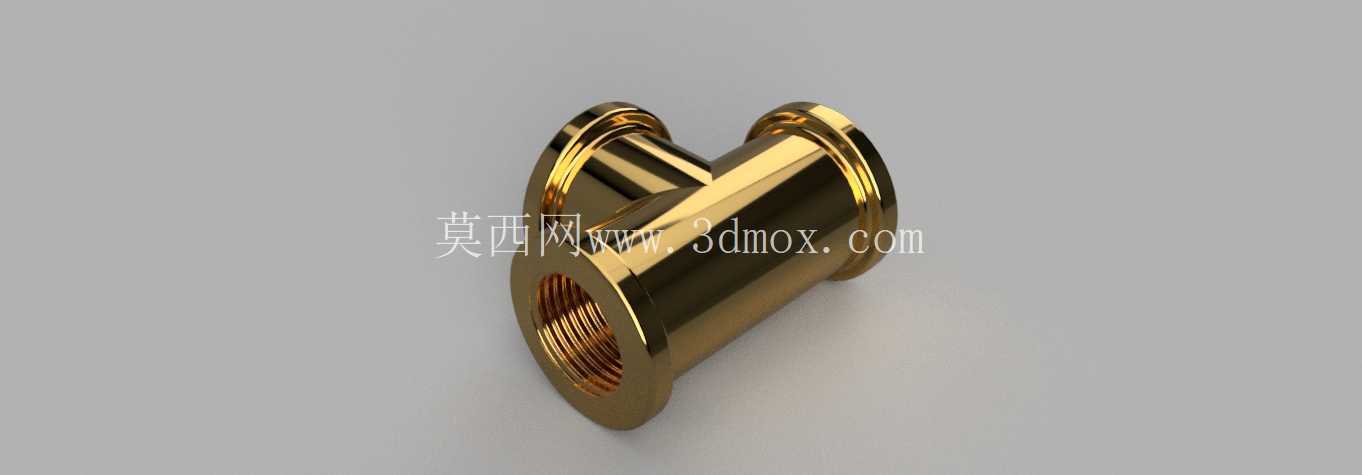

　　在流体管路布设现场，管路走向经常需要在同一节点完成两路垂直方向的介质分流或汇流，常规直通接头只能沿轴向延续管路，90度弯头仅能改变单段管路走向，当现场需要在主干管路上侧向引出一支支路时，就需要这类T型三通结构接头完成管路拓扑搭建。这款黄铜材质的T型弯头接头，三个通路口全部采用内螺纹加工结构，端口外缘设计有凸起的法兰式限位翻边，既可以在拧装对接管路时为扳手提供受力卡位，也能在接头嵌入设备安装面板时，通过翻边端面贴合面板表面，配合锁紧螺母完成面板固定式安装，避免管路通径受压后接头出现轴向窜动。

　　从结构设计逻辑来看，接头主体采用等径三腔交汇结构，内部流道在T型节点处做了圆滑过渡处理，没有尖锐的直角转角，介质在分流或者汇流过程中不会在转角处形成强烈的湍流涡区，既能降低管路输送过程中的压力损失，也能减少流体中杂质在转角位置的沉积滞留，长期通水、通低压气体或者轻度腐蚀性流体时，流道内部不容易出现结垢堵塞。选用黄铜作为加工基材，一方面是黄铜本身的切削加工性能优异，内螺纹攻丝时牙型成型完整，螺纹配合的密封贴合度好，不需要额外做复杂的表面防腐处理就能耐受日常水环境、普通气动回路的氧化锈蚀；另一方面黄铜材质的刚性与韧性平衡较好，管路出现小幅振动时，接头本体不会像铸铁件那样轻易出现脆裂，也不会像部分薄壁塑料接头那样长期受压出现蠕变松脱。

　　实际安装使用时，三个端口的内螺纹可以直接对接外螺纹端的水管、气管、液压支管，螺纹缠绕生料带或者搭配密封垫圈即可实现静密封，端口的外翻边厚度经过加厚设计，当扳手卡在翻边侧方施加拧转力矩时，力矩可以均匀传递到整个接头本体，不会因为局部应力集中导致端口开裂。安装边界上，接头整体呈正交T型布局，横向贯通的两个端口保持同轴，侧向引出的第三个端口轴线与横向轴线垂直相交，布设管路时可以提前在安装面板上开出对应通径的圆孔，将接头横向段穿过开孔后，在面板背侧用锁紧螺母抵住翻边锁紧，侧向端口直接朝向支路布设方向，不需要额外加装转接弯头就能完成三路管路对接，能大幅减少管路连接点数量——每减少一个管路对接节点，就少一处潜在的泄漏风险点，这在供水设备、小型气动控制柜、实验台流体回路、卫浴分流管路里对降低后期维护漏点概率有实际意义。

　　建模过程中，结构工程师需要重点还原几个关键特征：首先是三个端口内螺纹的牙型参数，要匹配常用的管螺纹标准，牙距、牙深、螺纹有效旋合长度都要符合实际管件的装配要求，不能只做光面内孔导致后续装配干涉；其次是端口外翻边的圆角过渡，翻边和主管外壁的衔接位置要做R角圆滑过渡，避免图纸导入加工环节后，尖角位置出现应力集中，压铸或者机加工时出现裂纹；三是内部交汇流道的壁厚控制，T型三腔交汇的核心区域是整个接头壁厚最薄的位置，建模时要保证该区域的最小壁厚满足承压要求，不能为了外观流畅过度削薄实体，否则管路带压运行时交汇位置容易出现鼓包甚至渗漏。外观上接头表面做了抛光亮面处理，外露安装在设备面板外侧时也能保持规整的金属质感，适配食品供水、实验装置、民用净水设备这类对管件外观整洁度有要求的使用场景，区别于普通黑铁材质的工业管路接头，不需要额外做喷漆防腐，长期擦拭清洁也不会出现表层脱落问题。
