双端插脚紫外线杀菌灯管结构造型

　　该三维造型围绕细长型双端紫外线杀菌灯管展开，还原对象为小型水处理与空气消毒装置中常用的直管式UVC光源组件。整体结构以长直玻璃管体为主体，两端配置金属灯头与插脚，外形边界清晰，适合在消毒设备腔体、风道模块、净水单元及小型电气柜布局中进行空间校核。

　　从设备用途看，这类灯管并不承担普通照明功能，而是利用短波紫外辐射对流经水体或空气的微生物进行灭活处理。在住宅净水设备中，灯管通常布置在透明石英套管或过水腔旁，使水流在通过照射区时接受一定剂量的UVC辐射；在空气消毒场景中，灯管多安装于风道、回风箱或小型净化腔体内部，配合风机形成连续照射路径。由于灯管自身呈细长条状，设备设计时需要同时考虑有效照射长度、两端灯座占用距离、接线空间以及维护更换时的抽拉方向。

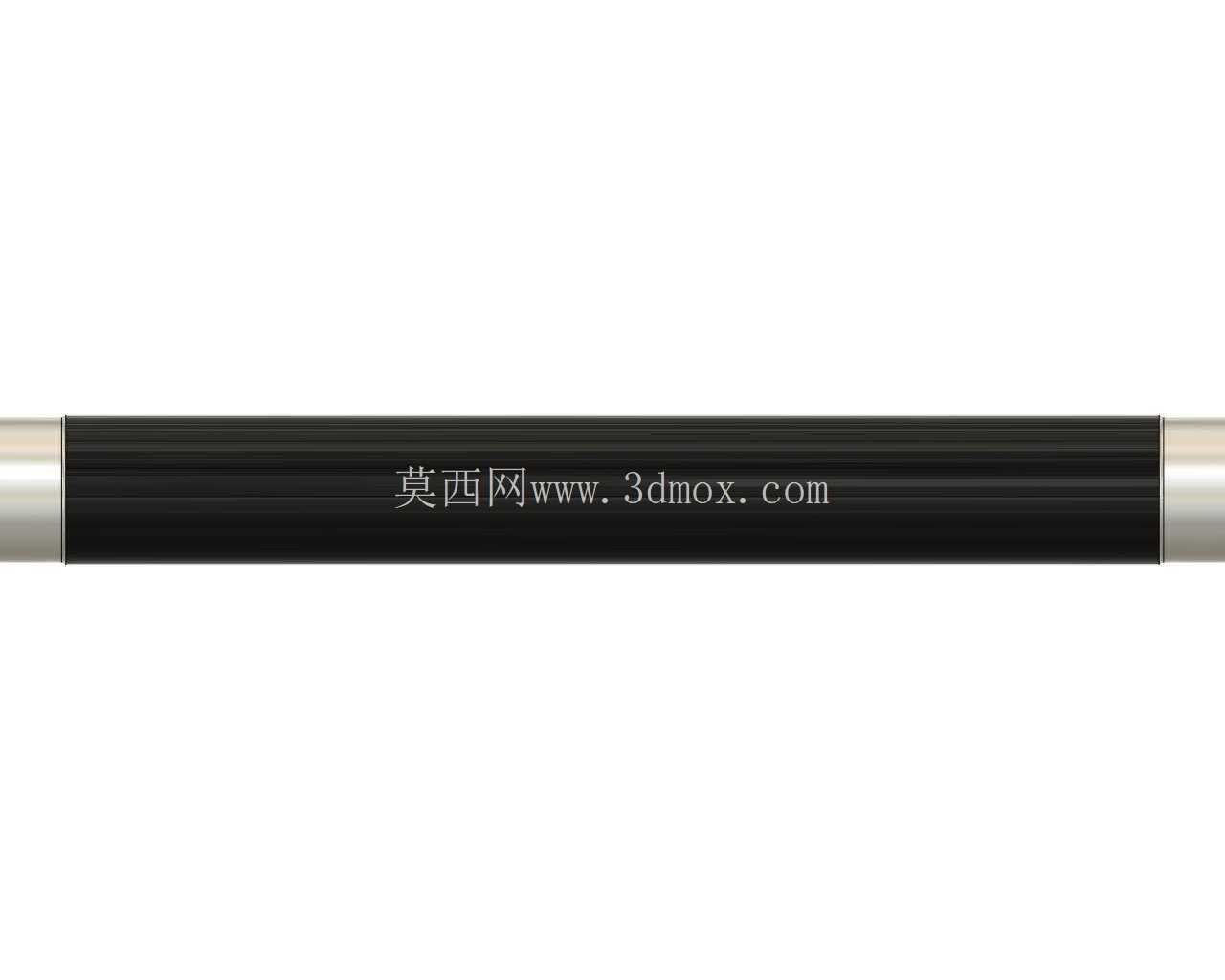

　　造型中管体直径控制在较小规格，约16毫米级别，这一尺寸对紧凑型消毒模块较为友好。细管径意味着横向占用空间少，能够嵌入狭窄风道、薄壁水处理腔体或便携式消毒设备中；但在结构布置上也提出了更明确的防护要求。玻璃管体属于易损件，外围通常需要设置石英套管、防护格栅、挡光罩或维护门，避免设备装配、运输和更换过程中产生直接碰撞。若用于水处理，外侧套管还需兼顾密封、耐压和隔水接线，使灯管本体处于干燥可更换状态。

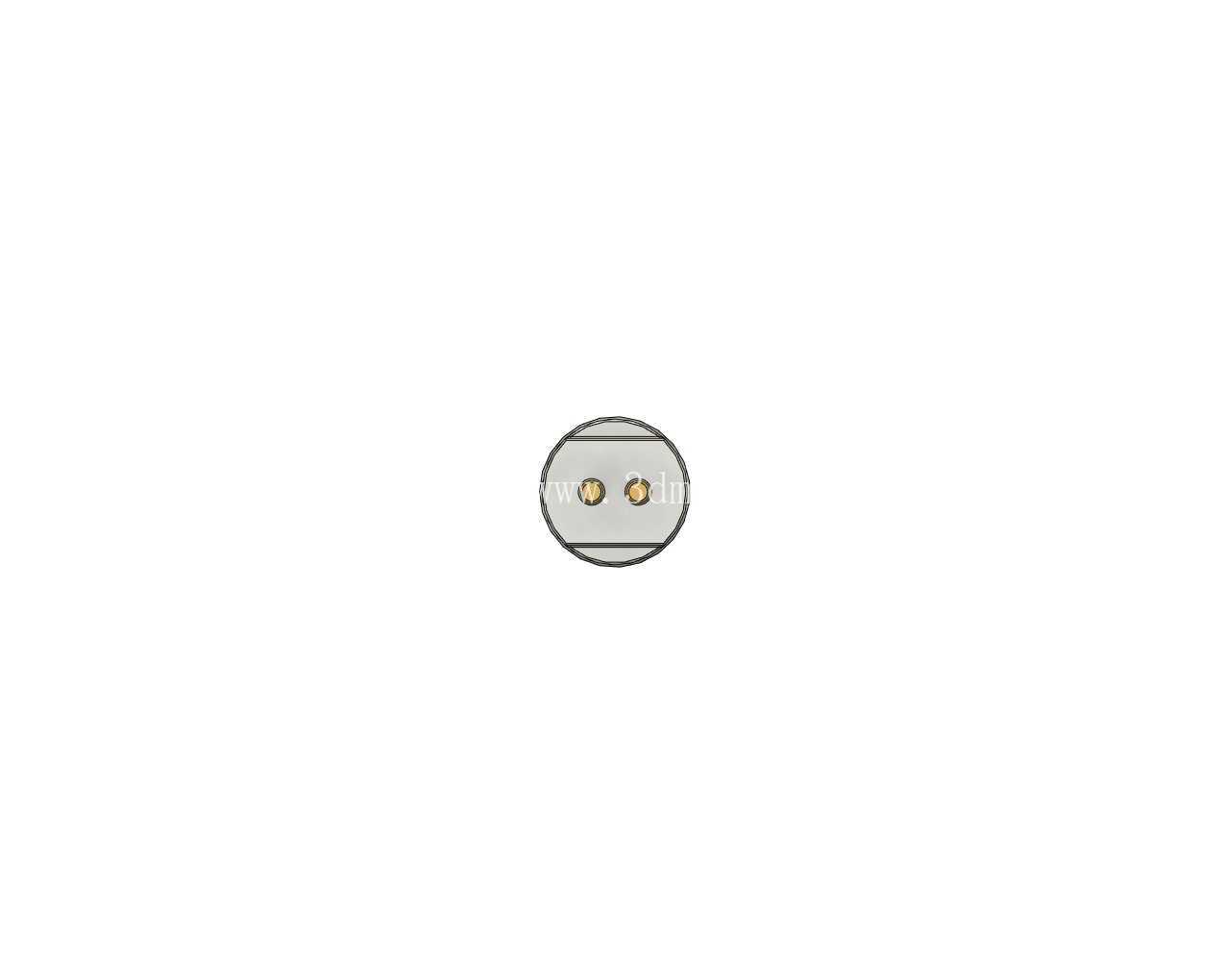

　　两端金属灯头是模型中的关键装配部位。灯头包覆玻璃管端部，外侧伸出两根平行插脚，用于与灯座形成电气连接。建模时需要保证灯头外径、插脚中心距、插脚伸出长度以及端部同轴关系准确，因为这些特征直接影响灯座选型和装配干涉。双端供电的直管灯在安装时通常沿轴向推入弹性灯座，或在一端先插入后再压缩另一端完成就位，因此设备内部预留的维护长度不能只看灯管本体总长，还要计入灯座退让量和手部操作空间。

　　辐射特性方面，该类灯管峰值波长位于UVC短波区间，约253.7纳米，适合表面、空气和水体的消毒照射。灯管玻璃材料经过特殊选择，可滤除容易形成臭氧的185纳米波段辐射，因此在有人维护或通风条件有限的设备中，可减少臭氧副产物带来的材料老化与气味问题。结构设计人员在选型时，应将这一特征与高臭氧型灯管区分开：前者更适合普通密闭腔体和风道消毒，后者则常用于需要强氧化辅助除味的场景，但对密封、通风和耐臭氧材料要求更高。

　　从建模思路上，管体可按长圆柱玻璃件建立，表面赋予深色半透明材质以表现成品外观；两端灯头采用阶梯圆柱与收口结构，金属压接区域需体现与玻璃管的包覆关系；插脚以短圆柱铜件表现，并保持两端方向一致。装配关系上，应重点检查灯头与管体的同轴度、插脚相对灯头端面的位置，以及灯管整体长度在设备腔体中的安装边界。若后续进入工程详图阶段，还需补充灯座卡持方式、密封圈位置、防护套管间隙、镇流器安装区域和线缆弯曲半径。

　　在实际整机布局中，灯管不能简单按一根杆件处理。其有效照射段应尽量覆盖流体通道或空气流动截面，避免被支架、线缆和钣金遮挡；灯座附近属于电气连接区，应远离积水位置，并设置必要的绝缘距离；维护侧则要保证灯管可沿直线抽出，门体开启角度和内部挡件不能形成卡阻。对于水处理设备，还需结合流速、腔体反射面和照射停留时间评估灯管功率与数量；对于空气消毒设备，则应关注风道风速、内壁反射材料以及遮光泄漏问题。

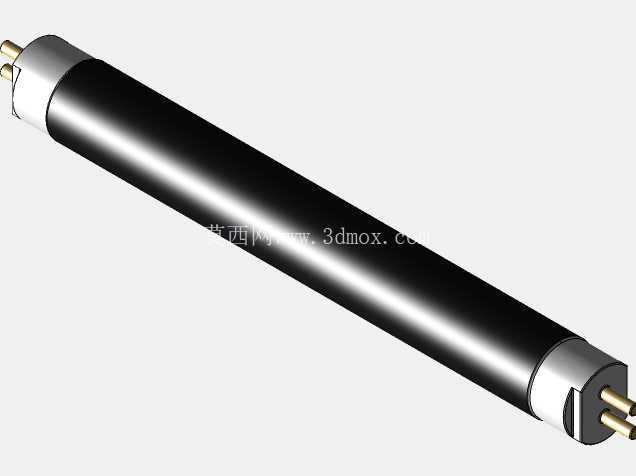

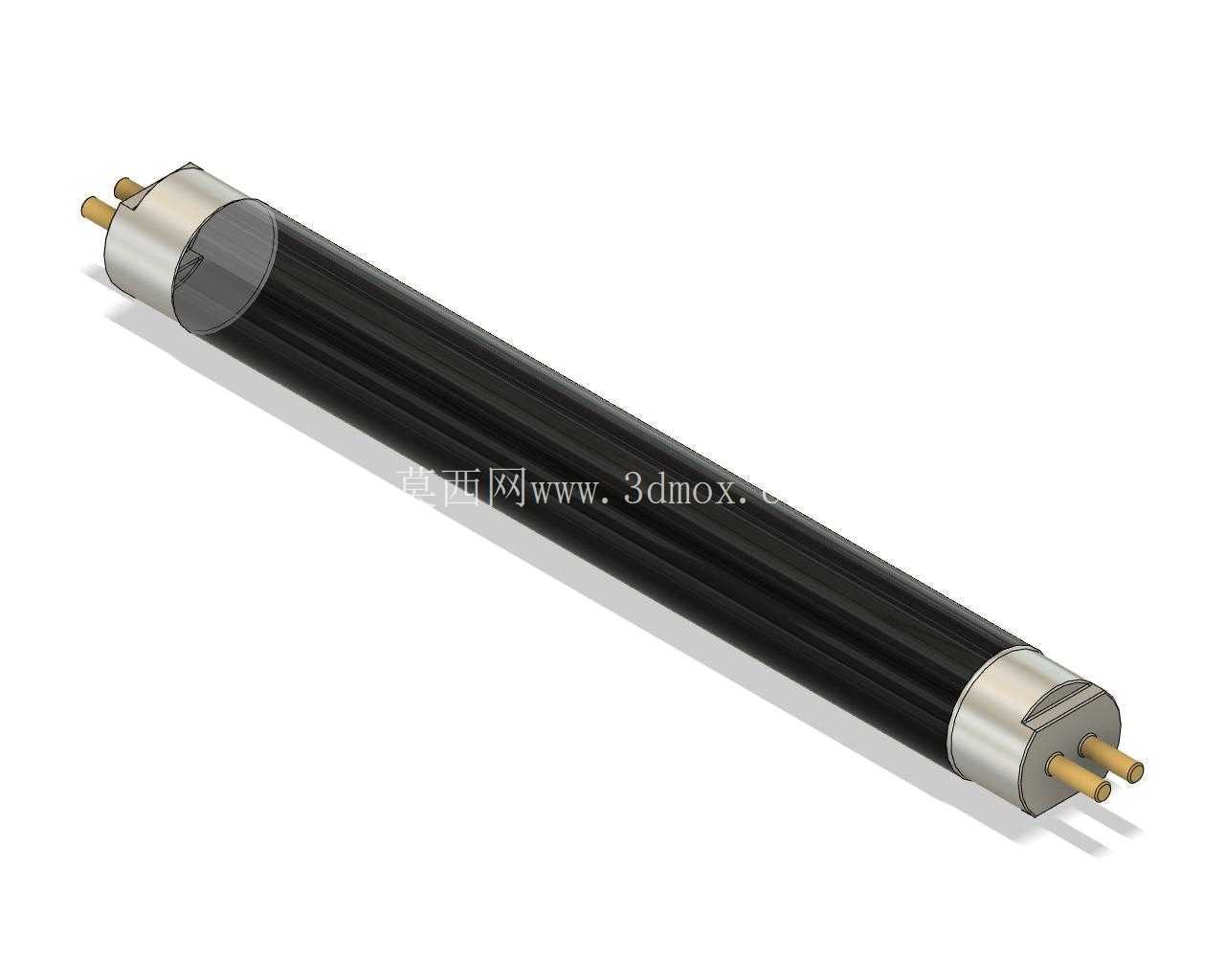

　　该造型完整呈现了细直管、双金属端帽和四插脚的外观特征，能够作为消毒设备光源部件的空间布置参考，也可用于灯座匹配、防护套筒设计、维护通道校核及整机装配演示。
