细长圆柱型引脚式小型锂离子充电电芯

　　在便携检测仪器、植入式医疗外设、微型传感节点这类空间极度受限的设备里，供电元件的选型往往直接决定整机结构的排布上限，常规方形软包电芯厚度难以压缩，纽扣电池容量又无法满足长周期低功耗采集的续航需求，这款细长圆柱构型的锂离子充电电芯，正是针对窄缝安装场景开发的储能部件。

　　从整机结构布局的角度看，这类电芯的核心优势在于径向尺寸极小，可以顺着设备壳体的狭长空腔轴向布置，不需要为电池预留整块方形安装区域：比如手持笔式检测设备的笔杆内腔、工业无线测温传感器的细长探杆内部、穿戴式监测设备的绑带夹层里，都可以将电芯沿腔体长度方向嵌入，两根直插式引脚从电芯同一端引出，直接焊接在主控PCB的预留焊盘上，不需要额外布置电池座、连接导线，既省去了接插件的占用空间，也避免了活动连接在振动工况下松脱的风险。

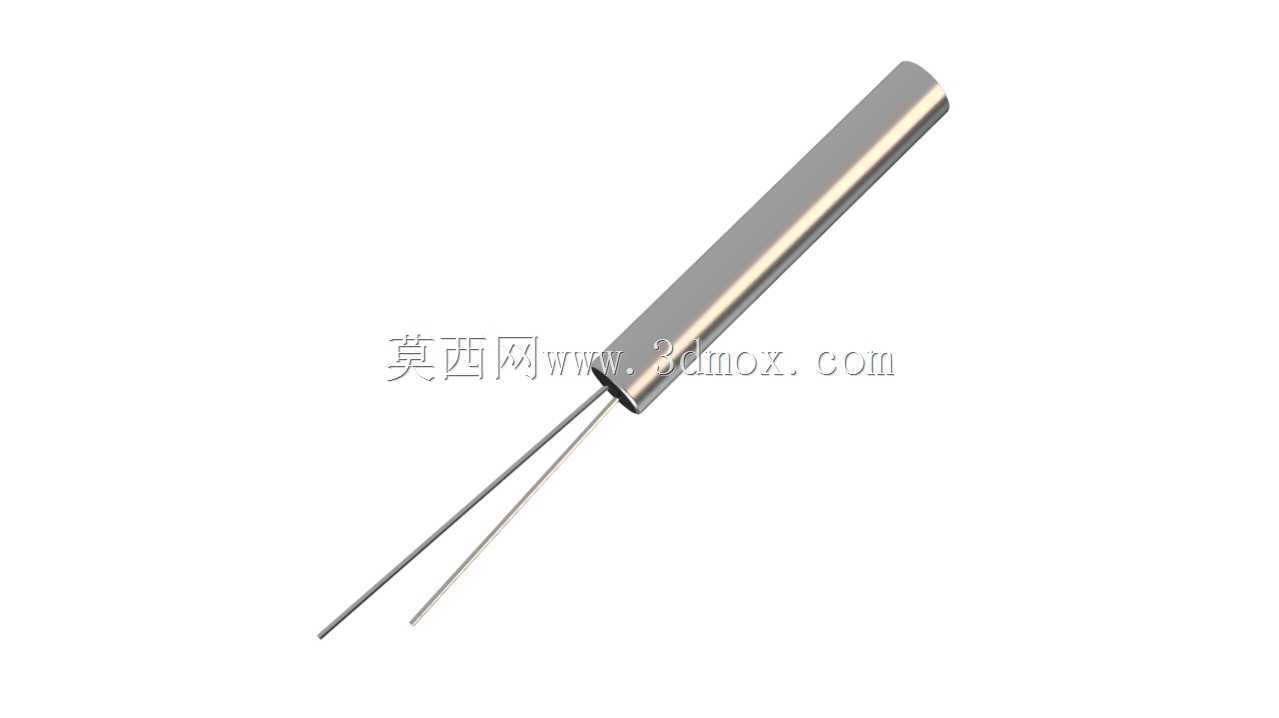

　　建模过程中首先要把控的是外形边界的还原精度：电芯主体为光滑金属圆柱壳体，端面做了封边滚压处理，引脚为两根平行的细金属镀镍导线，引脚间距、伸出长度都严格对应实物装配公差，在整机结构干涉检查环节，可以直接将该电芯模型导入装配体，验证电芯外壁和壳体内壁的安全间隙——锂离子电芯在充放电过程中存在微量膨胀，设计时必须在径向预留0.2mm以上的缓冲间隙，同时要保证引脚弯折角度不会超出金属线材的疲劳极限，避免反复装配后引脚断裂。

　　功能特性层面，这款可充电锂离子电芯相比一次性锂锰电池，支持数百次循环充放，适配设备内置的微型充电管理电路，适合需要反复使用、长期值守的低功耗电子产品。设计选型时需要同步考量周边结构的绝缘防护：金属外壳不能直接和PCB上的裸露走线接触，通常会在电芯外壁套一层超薄PET热缩套管，建模时可以把套管的壁厚叠加在电芯径向尺寸里，避免后续生产时出现装配卡滞。

　　在安装固定方式上，这类细长电芯很少采用卡扣压紧，大多通过双面胶沿圆柱侧面粘接在壳体的定位槽内，定位槽的圆弧半径和电芯半径匹配，轴向预留轻微窜动间隙，吸收温度变化带来的尺寸伸缩。对于结构工程师而言，精准的电芯三维模型可以在方案初期就完成供电链路的布局校核，不用等实物样件到位再排查空间冲突，大幅缩短微型电子产品的结构迭代周期，也能同步验证引脚走线和周边天线、传感元件的距离，避免金属电芯对无线信号造成遮挡干扰。
