M5StampPico微型开发板及配套外壳结构

　　这套结构围绕M5Stamp Pico这类超小型嵌入式核心模组展开，把板载电路、外围安装壳体、固定紧固件作为一个完整装配体来还原，面向物联网终端、小型传感节点、可穿戴原型、桌面自动化控制这类空间极度受限的应用场景。做这类小板的三维数模，难点并不在复杂曲面，而在引脚间距、器件高度、壳体避让和装配公差的协同：模组本身采用2.54mm间距的半孔焊盘，板边两侧排布镀金 castellated 引脚，建模时先以PCB轮廓为基准，把每一排半孔按2.54mm节距阵列，焊盘外侧留出贴装到载板时的焊接可视边界；板上元件按实际高度分层处理，底部是PCB基材，表层布置贴片电阻电容、主控相关电路、RGB LED、按键与连接器件，高度方向不能只给一个平板厚度，否则外壳装配时会出现压件或干涉。

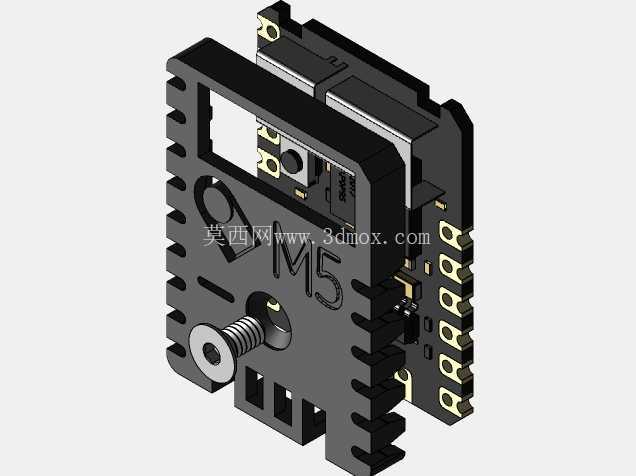

　　外壳部分采用上下扣合或罩壳式思路，顶部壳体覆盖在核心板上方，侧面和顶面开出散热槽、标识窗口与装配孔。散热槽不是装饰特征，而是针对模组长时间运行时主控和电源相关器件发热设置的对流通道；槽口方向尽量顺着板上高热器件布置，使空气能够从壳体边缘进入、从顶部或另一侧带出。顶面预留M5标识区域和按键切口，按键位置要与板上微动开关的中心严格对齐，按钮行程方向垂直于PCB，壳体在按键周围保留薄壁柔性区或单独按钮件的间隙，避免按下去时卡滞。壳体与PCB之间的Z向堆叠间隙需要明确控制，贴装较高器件的位置在壳体内侧做局部避空，低矮区域则可以增加限位筋，让板子装入后不会上下窜动。

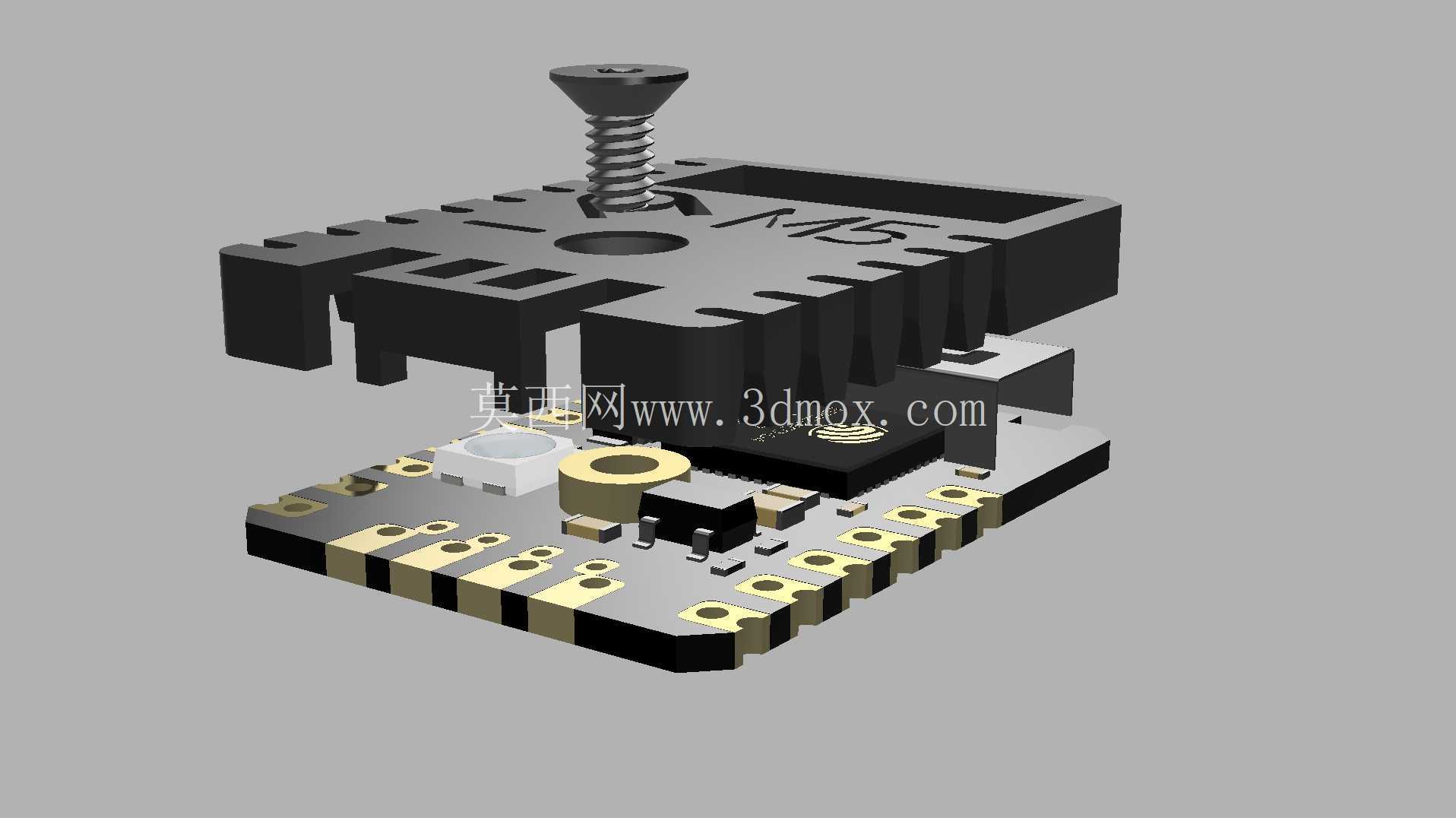

　　固定方式选用M2×4mm沉头六角螺丝，螺丝穿过壳体安装孔后与对应柱位或螺母配合。沉头孔的锥面角度、孔径和沉头深度要按螺丝头尺寸建立，不能把孔做成简单圆柱；螺丝长度4mm属于很短的紧固规格，建模时要检查螺纹有效啮合长度，避免柱位过高导致螺丝无法压紧，或柱位过低造成滑牙。弹簧或垫片若出现在装配示意中，需要按自由高度、压缩高度和圈径还原，保证拧紧后壳体受力均匀，不会把PCB顶弯。

　　板上细节还包括SMD电阻电容、SOT-23-5封装器件、RGB LED、微型连接器、按键和定位孔。SOT-23-5这类小封装虽然体积不大，但在自动装配和外壳干涉检查中很关键，引脚伸出长度、本体宽度、焊盘间距都要与封装库一致；RGB LED位置通常需要考虑透光或导光，若外壳封闭，则在LED上方预留柔光窗口或薄壁透光区。板角的安装孔与金手指半孔共同决定模组的机械基准：半孔用于电气连接，安装孔用于机械定位，两者相对位置偏差会直接影响母座板设计。

　　从安装边界看，这类模组的价值在于把无线通信、控制和接口压缩到极小面积内，因此数模必须给出完整包络，包括板厚、最高元件、外壳最高点、侧面引脚外轮廓和螺丝头沉装后的表面。把它放入整机时，不能只按PCB长宽预留空间，还要考虑焊盘下方焊接余量、外壳散热槽到相邻电池或线束的距离、按键操作空间以及调试接口插拔方向。若作为载板模块使用，母板上应在模组投影区外布置禁布区，高器件避开半孔焊盘背部；若作为独立设备使用，外壳需要提供防误触、绝缘和基本防护，同时不能遮挡天线区域，以免影响无线性能。

　　结构校核时，重点跑三类检查：一是壳体与板上最高元件的静态干涉，二是螺丝锁紧行程中壳体柱位、PCB孔位和螺丝头之间的动态关系，三是引脚与外部母座或焊接面的对位。散热槽虽然降低了壳体刚度，但也减轻了重量并增加了空气流通；筋位布置应在槽与槽之间保留连续承载路径，在螺丝柱附近加厚，在按键区域减薄。这样完成的装配体不仅能用于外观展示，也能直接支撑安装空间评估、载板封装设计、3D打印外壳验证和小批量硬件结构确认。
