不锈钢迷你气动气缸25缸径50行程

　　这款不锈钢迷你气缸在自动化产线里属于最常见的直线执行元件，缸径25毫米、行程50毫米的规格，覆盖了轻工装配、食品包装、医药分拣、半导体上下料里绝大多数轻负载推拉工位。实际选型时，25缸径在0.5兆帕工作压力下理论输出推力约245牛、回程拉力约216牛，足够驱动小型夹爪开合、料道挡料销升降、薄型工件顶出、检测探针进给这类动作；50毫米的行程则适配短距离工位切换，不会因为活塞杆伸出过长带来侧向挠曲，也避免了长行程缸在紧凑设备里占用多余安装空间。

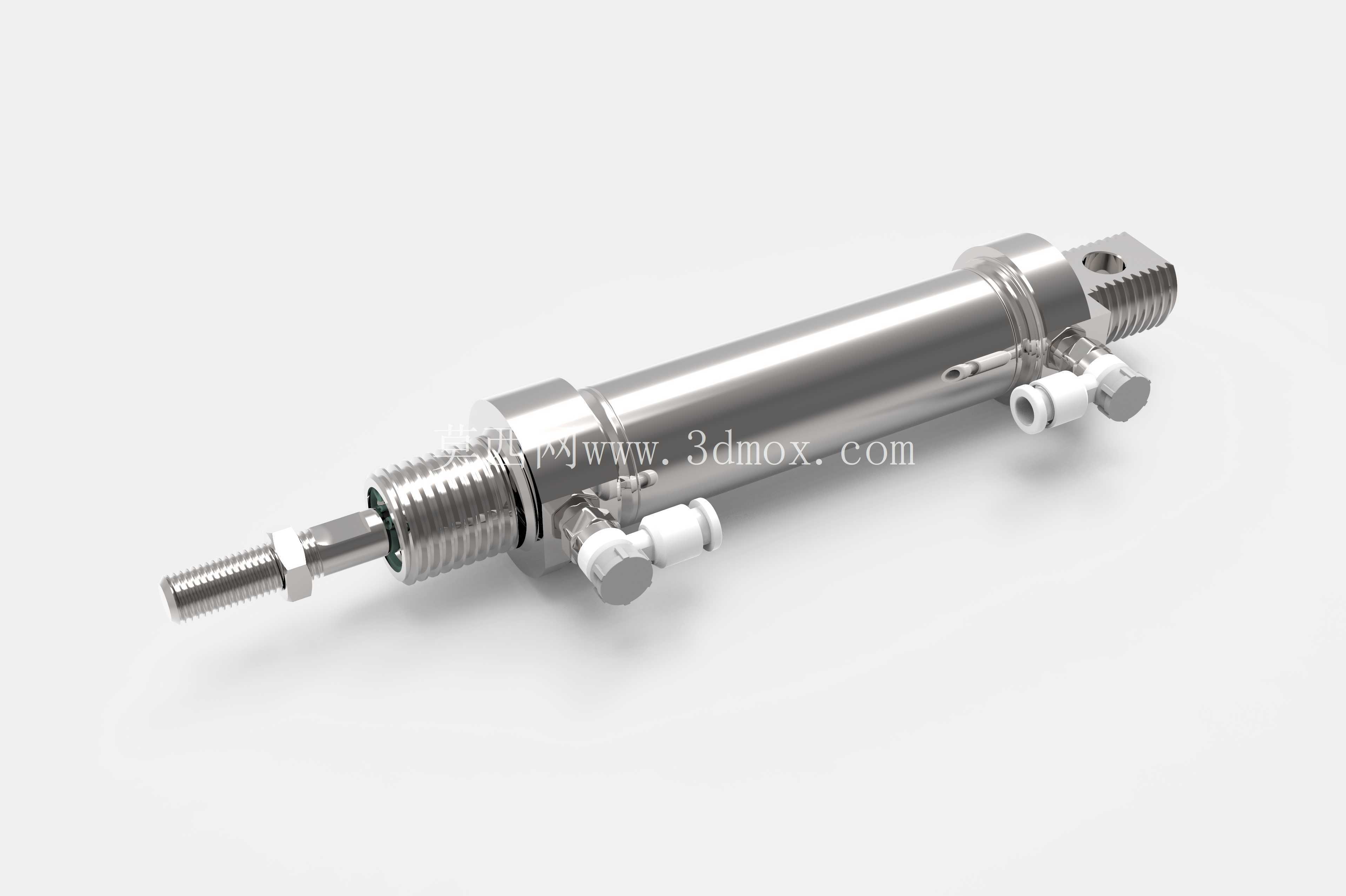

　　从结构上看，整缸采用圆桶形不锈钢筒身，前后端盖通过螺纹与缸筒锁紧，活塞杆表面做硬镀铬抛光处理，配合前端内置的防尘圈、导向环与Y型密封圈，既能阻挡车间粉尘、水雾进入无杆腔，也能在长期往复运动中保持密封件磨损均匀。缸筒侧壁预留的两个快插式气口分别连通有杆腔与无杆腔，接入两位五通电磁阀后即可实现伸出、缩回双向气动驱动；气口采用侧向直角接头布局，气管从缸体侧方引出，在密集排布的阀岛安装板旁不会和相邻气缸、传感器走线发生干涉。活塞杆伸出端加工出外螺纹并配套锁紧螺母，用户可以直接拧装Y型接头、浮动接头或者小型推板，后端盖同样带有外螺纹安装轴，配合螺母就能把整只气缸穿板固定在设备立板上，也可以选配脚架、法兰、耳轴这类附件完成卧式、摆动式安装。

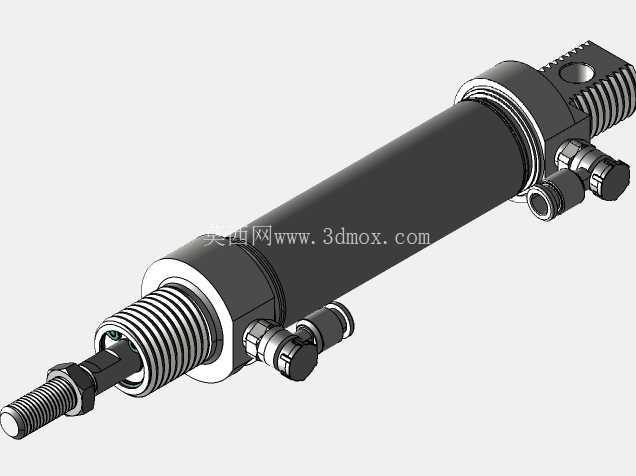

　　建模时优先把缸体的同轴度关系理清楚：以缸筒中心轴线为全局基准，前端盖密封段、活塞杆导向段、后端盖进气段全部同轴约束，活塞杆伸出极限位置对应50毫米行程，装配体里要保留活塞在缸筒内部的运动行程余量，避免三维干涉检查时出现活塞与端盖贴死的错误。外形边界上，缸筒主体外径约32毫米，不含接头的总长在行程缩回状态下约120毫米、伸出状态下约170毫米，侧向快插接头向外凸出约18毫米，布局工位时只要在缸体径向预留40毫米、轴向预留180毫米的空间，就能满足气管插拔、磁性开关绑装与日常维护的操作距离。

　　现场使用中，这类迷你不锈钢气缸最突出的优势是耐腐蚀、易清洁，缸体光滑的圆弧表面没有积尘死角，在食品、医药车间定期擦拭消毒时不会残留污物，相比铝合金阳极氧化缸筒，在弱腐蚀环境、水汽冲刷工位下寿命更长。设计夹具时还要注意，气缸侧向负载不能直接作用在活塞杆末端，推送工件的受力方向尽量和缸轴保持平行，如果工位存在横向分力，要在推板侧加装线性导轨导向，让气缸只承担轴向推力，否则导向环偏磨会很快出现漏气、活塞杆卡顿。缸筒外壁可以配套绑装磁性开关，活塞内置磁环随动，行程两端的位置信号直接反馈给PLC，无需额外加装机械限位行程开关，整套执行机构的结构就能做得非常简洁紧凑。
