深沟球轴承结构三维设计

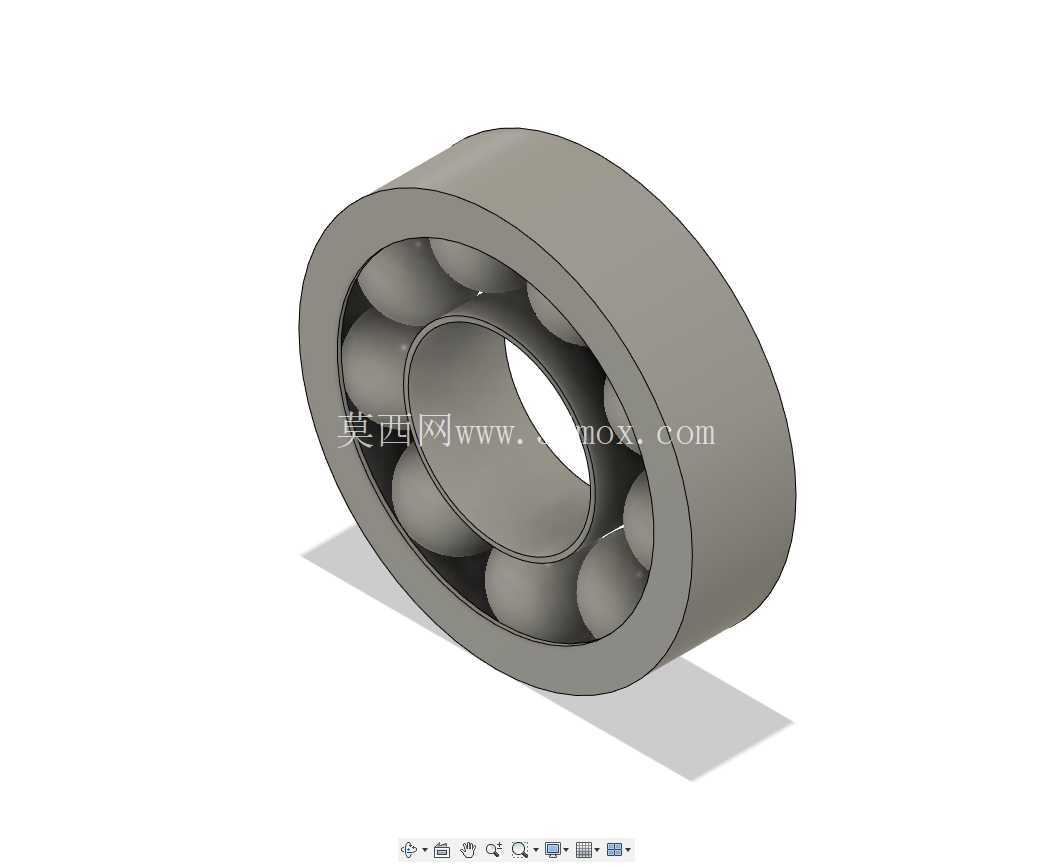

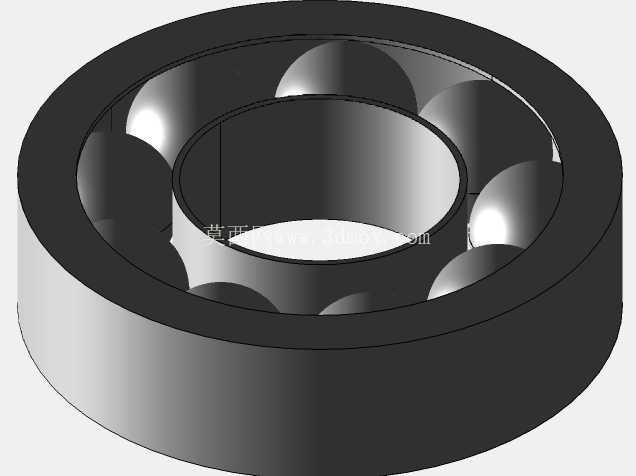

　　深沟球轴承是旋转机械中最常见的支承元件之一，核心作用是在轴与座孔之间承担径向载荷，并可承受一定比例的双向轴向载荷，同时把轴系运转时的摩擦阻力控制在较低水平。该模型完整呈现了外圈、内圈、滚动钢球以及保持架相关结构关系，能够用于传动方案校核、装配演示、运动干涉检查和教学讲解。

　　从实际设备使用场景看，这类轴承广泛出现在电机轴伸端、泵类转子、减速器输入输出轴、输送机辊筒、风机叶轮轴、小型变速箱以及各类需要连续回转的机构中。轴转动时，内圈通常随轴一起旋转，外圈安装在轴承座或机壳孔内保持固定；在某些布置中也会采用外圈旋转、内圈固定的方式。无论采用哪种安装形式，设计时都要保证滚道与钢球之间形成稳定接触，使载荷能够通过滚动接触区顺畅传递，而不是让滑动摩擦直接作用在轴和孔的配合面上。

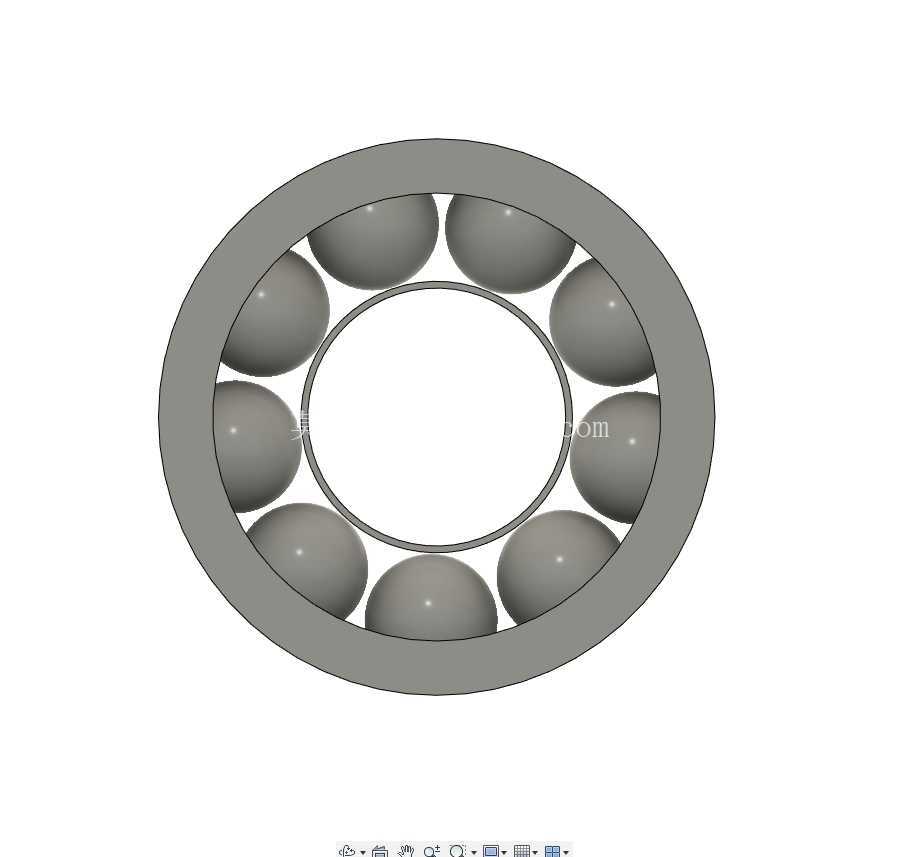

　　模型的结构重点在于滚道几何与滚动体排布。外圈内壁和内圈外壁均设有连续圆弧滚道，滚道曲率半径与钢球直径相匹配，接触区域既不能过紧导致预压过大，也不能过松造成钢球在载荷变化时产生冲击。钢球沿周向均匀分布，依靠保持架分隔，避免相邻滚动体直接接触。工程上如果省略保持架，钢球在公转过程中会相互靠拢、摩擦并产生附加发热，尤其在高转速工况下会明显降低寿命。保持架的兜孔形状、间隙和引导方式，会影响钢球进入承载区时的姿态稳定性。

　　在外形与安装边界方面，深沟球轴承属于典型的环形标准件，外径与轴承座孔形成配合，内径与转轴轴颈形成配合，宽度方向决定轴向占位。建模时需要重点控制三个基准：内孔轴线、外圆轴线和两端面平行度。理想状态下内外圈同轴，端面与轴线垂直，这样装入轴系后才能保证滚道对中。若座孔与轴颈存在明显偏心，或者轴承端面被倾斜压紧，滚动体将承受附加边缘载荷，噪声、温升和早期剥落风险都会增加。

　　配合选择要结合载荷方向、旋转套圈和装拆条件综合判断。通常旋转套圈采用较紧配合，防止配合面在载荷作用下发生蠕变；固定套圈可适当放宽，以便补偿热膨胀并便于装配。轴肩和孔肩高度不能超过轴承允许的圆角边界，否则内圈或外圈无法贴靠到位；同时轴肩高度也要足够，才能传递轴向定位力。轴承端部的倒角和圆角空间在三维装配中不可忽略，很多现场装配问题并不是轴承本体尺寸错误，而是轴肩圆角过大、挡圈槽位置过近或座孔台阶没有留出压紧面。

　　润滑与密封是轴承设计中不能割裂的部分。开放布置时可通过油嘴、油槽或齿轮飞溅供油；封闭轴承则常在两侧加入防尘盖或接触式密封圈，内部预填润滑脂。模型虽然以主体结构展示为主，但在整机设计时需要围绕轴承周围预留润滑通道、密封件安装空间和维修拆卸位置。若轴承位于高温区域，还应考虑内外圈温差引起的游隙变化；若设备频繁启停或承受冲击载荷，则要校核额定动载荷、当量静载荷以及预期寿命。

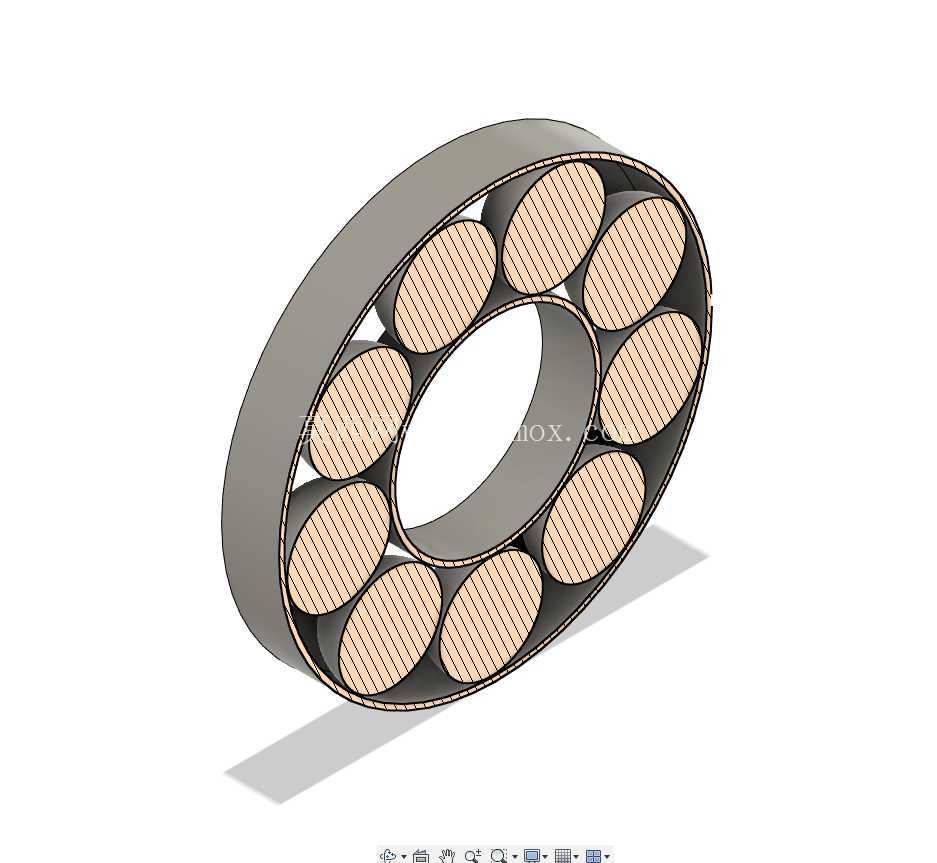

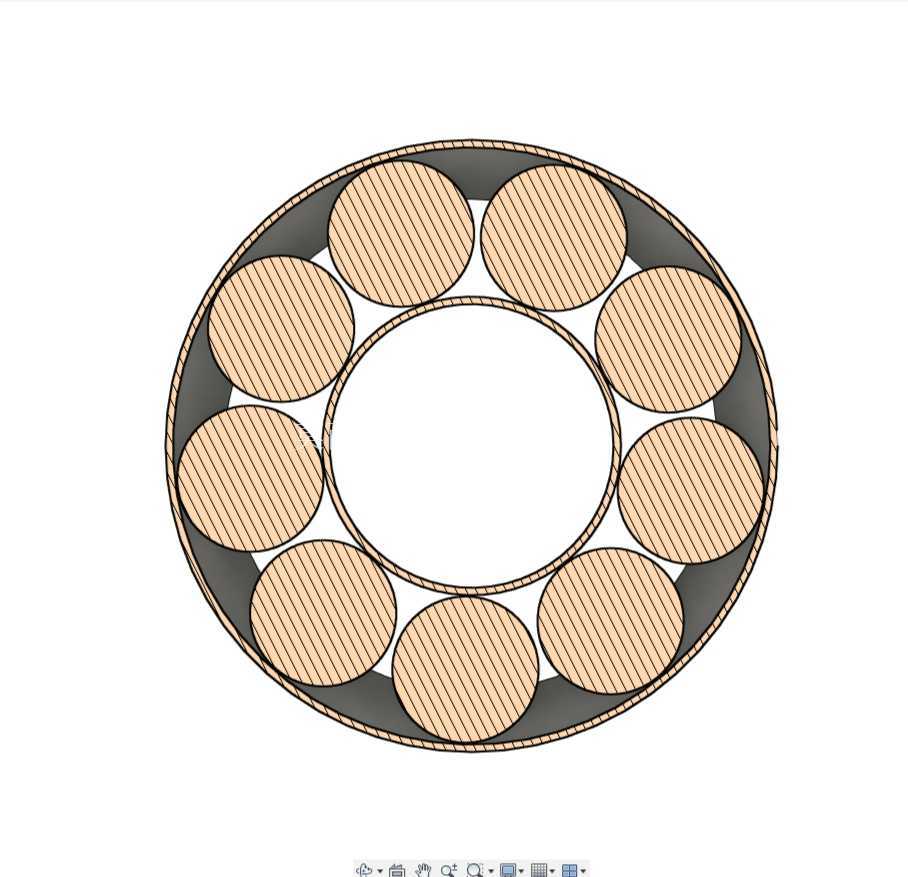

　　从三维建模思路看，先建立回转轴线并绘制内圈、外圈剖面轮廓，再通过旋转特征生成环形基体；钢球可按节圆直径阵列，球心位于内外滚道之间的理论接触位置；保持架则根据兜孔形式建立包覆和分隔结构。建模过程中应避免只追求外观而忽略装配关系，内圈外径、外圈内径、钢球直径和节圆直径之间需要形成合理几何约束。用于工程评审时，还应补充轴向固定方式、配合公差、轴承游隙等级、润滑方案以及相邻零件轮廓，才能让该轴承从独立零件模型转化为可服务于轴系设计的有效结构数据。
