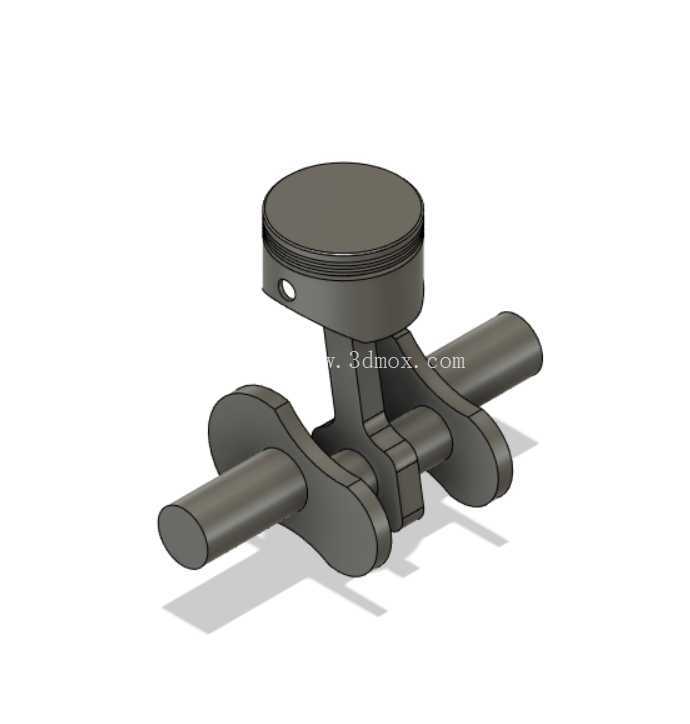

这套活塞连杆曲轴组件的三维结构,围绕小型往复式动力装置最核心的运动转换链路搭建,把活塞在气缸内的直线往复动作,通过连杆的铰接传递,最终转化为曲轴的连续旋转输出,是内燃机、往复式压缩设备、小型动力试验台里承担动力传递的核心运动副组合。
从实际设备布置的边界来看,活塞头部为圆盘式承压结构,外圆轮廓预留了活塞环的安装环槽,工作状态下环槽内装入密封环后,可在气缸内壁形成滑动密封,燃烧室或者压缩腔的压力作用在活塞顶面,推动活塞沿缸筒轴线做上下往复移动。活塞下部的销座开设同轴销孔,用于穿装活塞销,活塞销作为活塞与连杆小头的铰接转轴,既承载活塞传递来的轴向推力,又允许连杆小头随曲轴转动角度不断摆动,抵消直线运动与圆周运动之间的轨迹差。
连杆部分采用分体式杆身布局,小头端通过活塞销与活塞铰接,大头端做成剖分轴承座结构,扣合在曲轴的曲柄销轴颈上,工作时大头轴瓦与曲柄销形成转动副,当活塞下行时,连杆将活塞的直线推力斜向传递给曲柄销,带动曲柄绕曲轴主轴颈的中心轴线回转;曲轴回转过程中,当活塞运动到上下止点位置时,又依靠曲轴飞轮端储存的转动惯量,通过连杆反向推动活塞完成回程动作,整套机构以此循环,不间断完成两种运动形式的切换。
曲轴主体采用整体式双曲柄臂结构,两端的主轴颈为同轴布置的支撑轴段,安装时分别嵌入机体两侧的主轴承座内,为整根曲轴提供旋转支撑;两个对称的曲柄臂之间偏心布置曲柄销,曲柄销的轴线与主轴颈轴线的偏心距就是曲柄半径,直接决定活塞的往复行程——曲柄半径越大,活塞在气缸内的上下移动距离越长,单循环可输出的做功容积也就越大。曲柄臂在满足偏心连接强度的前提下做了轮廓减重处理,同时兼顾回转过程中的动平衡配重作用,降低高速运转时的偏心振动。
在结构设计的细节考量上,活塞销孔的中心轴线与活塞顶面保持平行、与曲轴主轴颈轴线在任意曲柄转角下都维持空间垂直,避免运动过程中出现卡滞、偏磨;连杆大头的剖分面采用错位贴合的定位形式,保证装配后轴孔的圆度,工作时轴瓦内壁可以持续形成均匀润滑油膜,降低铰接位置的摩擦磨损。曲轴两端主轴颈的伸出长度预留了联轴器、飞轮或者驱动负载的安装位,机体侧的主轴承座跨距需要覆盖两个主轴颈的外端间距,安装时要保证两端主轴承孔的同轴度,防止曲轴运转时出现挠曲变形。
这类组件的典型应用场景覆盖小型单缸内燃机教学样机、微型往复式空气压缩机、斯特林动力演示装置以及高校机械原理课程的运动仿真试验台。在空压机场景下,动力从曲轴端输入,曲轴旋转带动连杆拉动活塞在缸筒内往复移动,配合缸体端部的进排气阀片完成气体抽吸与压缩;在内燃机场景下,燃油燃烧产生的高压燃气推动活塞下行,再经由连杆带动曲轴旋转向外输出扭矩。建模过程中所有运动副的配合间隙都按照实际装配逻辑预留:活塞外圆与气缸内壁保留滑动间隙,活塞销与销座、连杆小头孔采用过渡或者间隙配合,连杆大头轴瓦与曲柄销、主轴颈与机体主轴承之间都预留了润滑油膜的容纳空间,整套模型完整还原了曲柄连杆机构的装配关系与运动逻辑,可直接用于运动干涉检查、动力学仿真分析以及教学演示场景。
