船型翘板电源开关三维结构设计

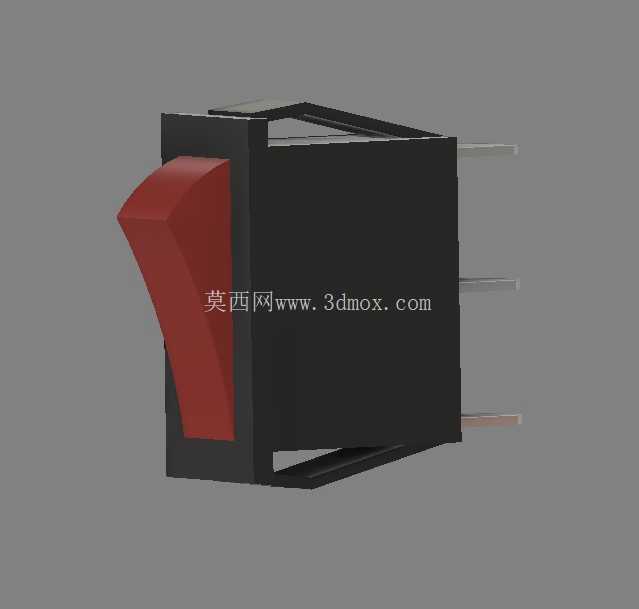

　　这款翘板式船型开关的三维结构，围绕面板嵌入式安装场景完成整机建模，主体黑色绝缘壳体搭配红色操作翘板，后侧引出三组直插式接线引脚，整体造型紧凑规整，适配各类电气控制盘、小型机电设备的面板通断控制需求。在工业现场的配电小盒、台式测试仪器、小型加工辅机、民用机电控制柜上，这类开关承担主回路或控制回路的手动通断职能，操作人员通过按压翘板两端完成档位切换，红色操作件在深色面板上辨识度极高，即便车间光线条件一般，也能快速定位开关位置，避免误操作其他控制元件。建模过程中优先还原了壳体的卡扣嵌装结构：外壳上下两部分通过侧边卡扣扣合，内部预留翘板摆动、触点通断的运动空间，没有多余冗余结构，完全贴合实物的装配逻辑。

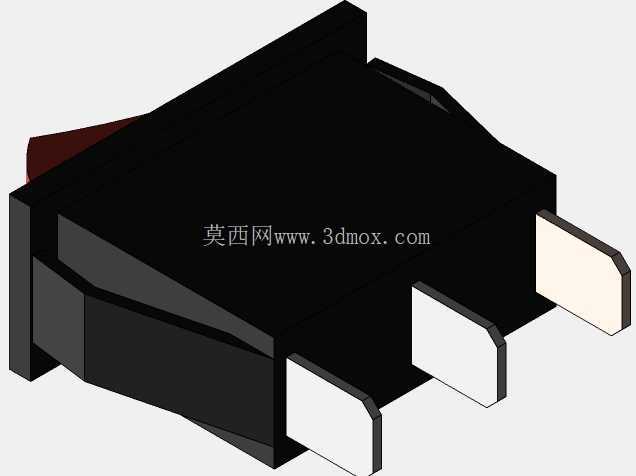

　　从安装边界来看，壳体为标准矩形嵌装结构，面板开孔只需匹配壳体外轮廓预留少量装配间隙，壳体前后端设置限位挡边，装入面板开孔后后侧可通过卡扣或配套固定卡件锁紧，不需要额外复杂紧固件，装配效率很高，面板外侧仅露出翘板操作面，整洁无突出棱角，避免车间作业时剐蹭误碰。后侧三组引脚为平行直插布局，引脚间距统一，既可以适配印刷电路板直插焊接，也能搭配插接端子完成导线连接，引脚长度预留足够焊接、插接余量，不同接线工艺都能兼容。设计思路上，翘板的摆动行程做了写实还原，翘板绕内部转轴摆动的角度、按压端的下沉幅度都参照实物操作手感设置，红色翘板的曲面弧度贴合手指按压轮廓，操作时受力均匀，不会出现硌手、打滑的问题。

　　黑色绝缘壳体选用工程塑料材质的结构表达，壳体壁厚均匀，边角处做了细微圆角过渡，既规避注塑生产时的应力集中问题，也提升壳体整体抗冲击能力，在设备日常振动、轻微磕碰的工况下，壳体不会轻易开裂破损。内部结构层面，模型预留了静触点、动触片、翘板联动机构的装配空间，翘板按压时带动内部触片完成触点闭合与断开，动作行程清晰，通断档位有明确的到位反馈。这类开关在实际选型时，结构工程师首先要确认面板开孔尺寸与壳体嵌装尺寸匹配，其次核对后侧引脚数量、间距是否适配自身设备的接线方式，是采用PCB板载焊接还是导线端子连接，三维模型可以直接导入设备整机装配体中，模拟开关装入面板后的位置关系，检查翘板摆动是否和周边面板元件、箱体内侧走线发生干涉，提前在设计阶段规避装配冲突。

　　相较于圆形按钮开关，船型翘板开关的操作面更大，操作人员戴薄劳保手套也能轻松完成按压切换，在小型机床控制盒、输送线本地操作站、温控设备面板、电源配电箱上应用十分广泛。模型完整还原了开关外部所有可见结构，包括壳体的拼接缝、引脚的截面形态、翘板和壳体的配合间隙，没有做过度简化，结构工程师可以直接参考该模型完成面板开孔图绘制、安装位布局校核，电气设计人员也能通过模型直观确认接线引脚的排布方向，提前规划箱体内接线走线路径，减少样机试制时的元件适配返工。壳体后侧的镂空结构也做了写实表达，既方便内部触点组件装配时的定位，也利于开关工作过程中触点分断产生的微量热量散出，长期带载工作时温升控制更稳定。翘板和壳体之间的配合间隙控制在合理范围，既保证翘板摆动灵活无卡滞，也能阻挡大部分车间粉尘、溅水进入开关内部，适配普通工业车间的使用环境。
