四针弹簧顶针连接器精密结构

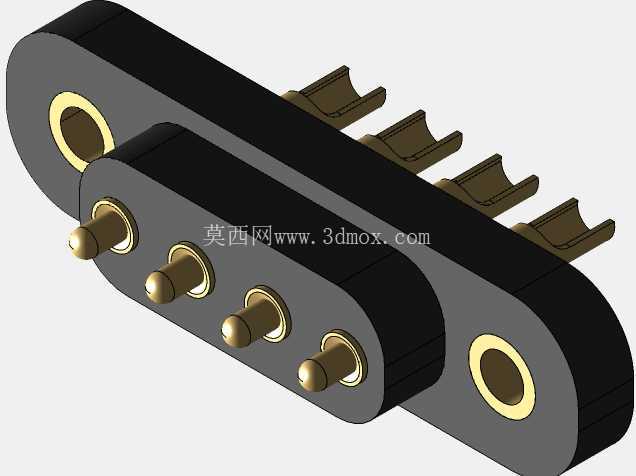

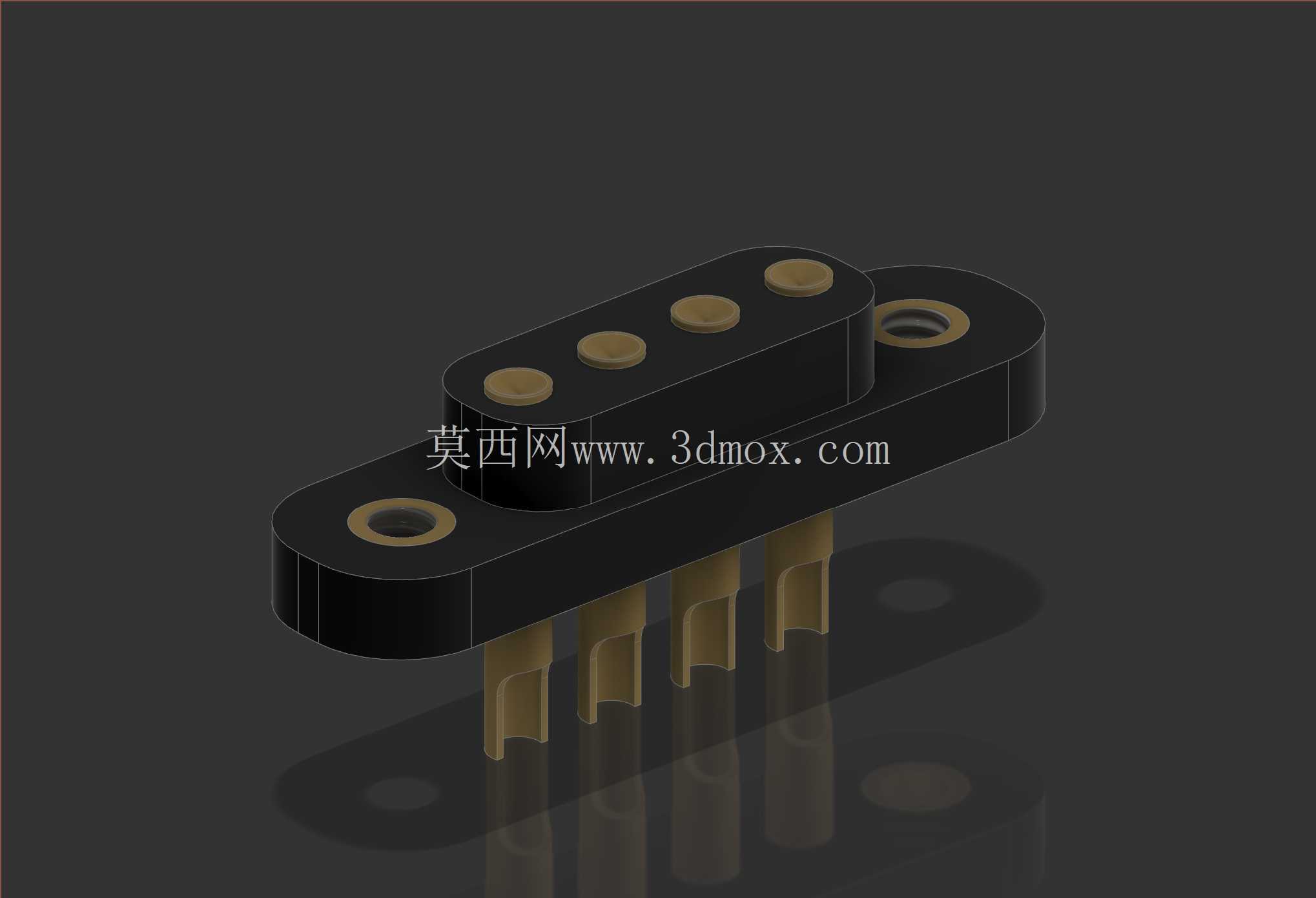

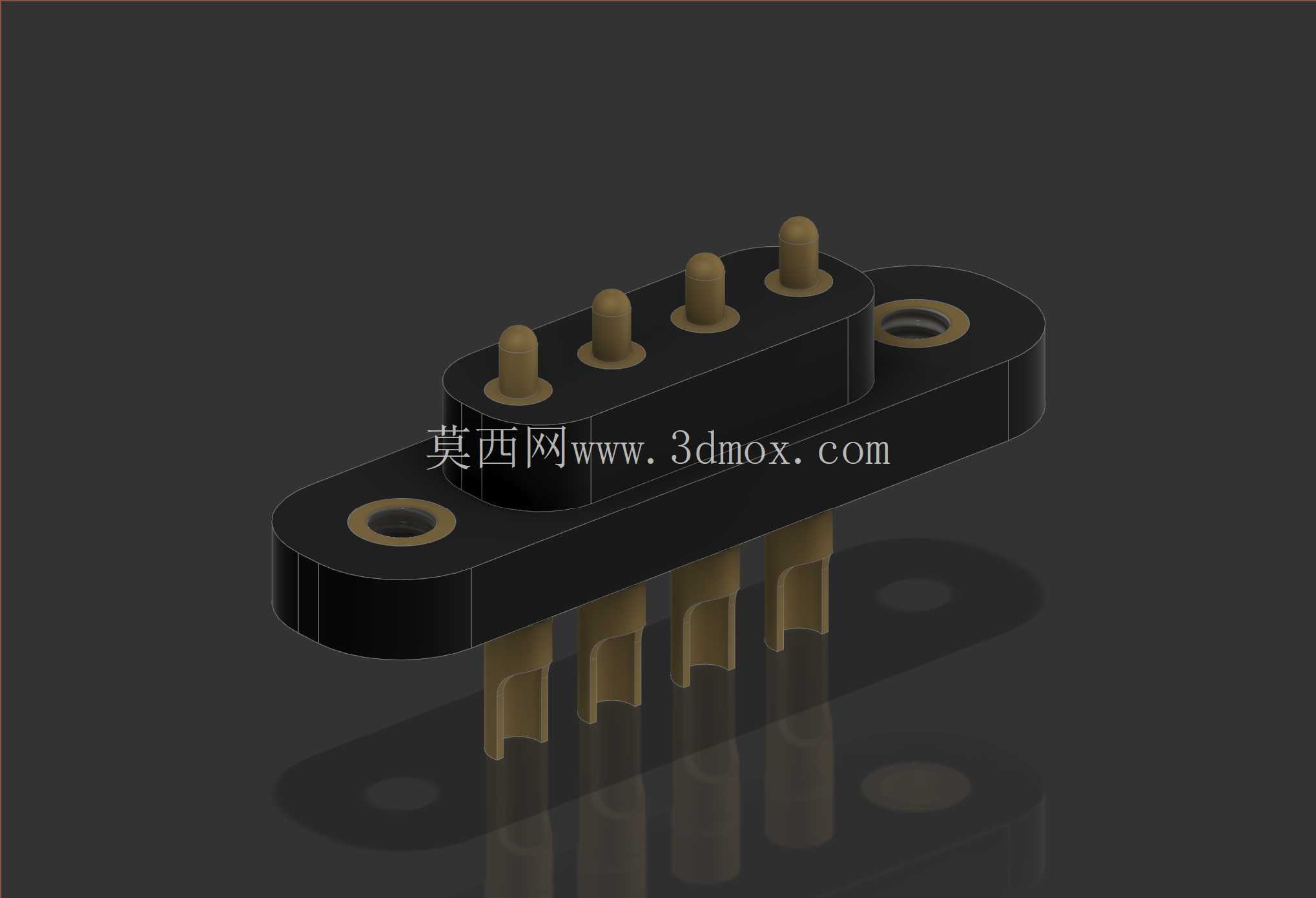

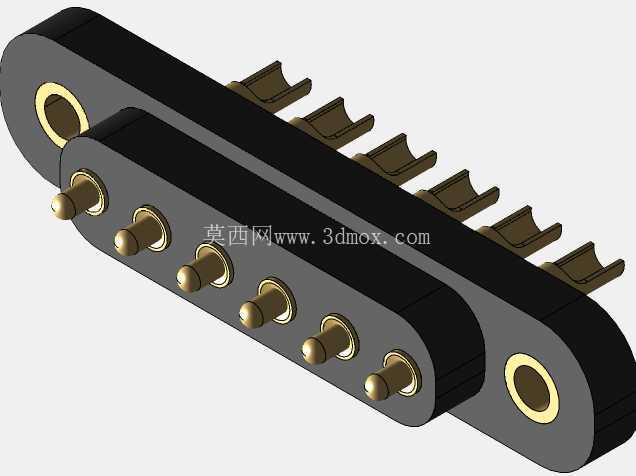

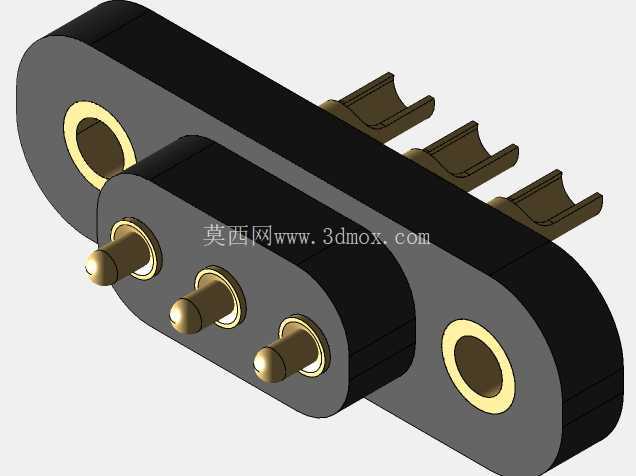

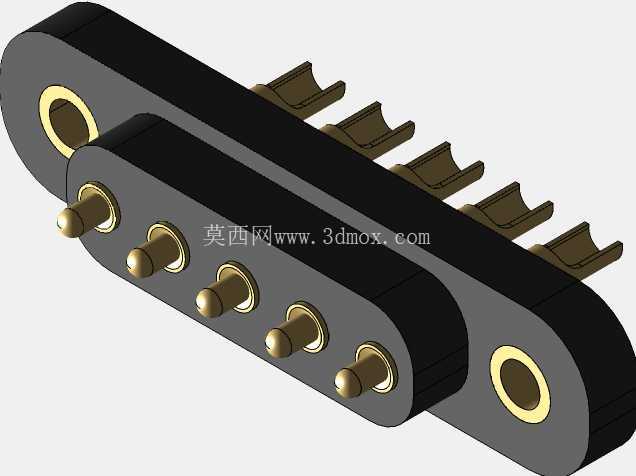

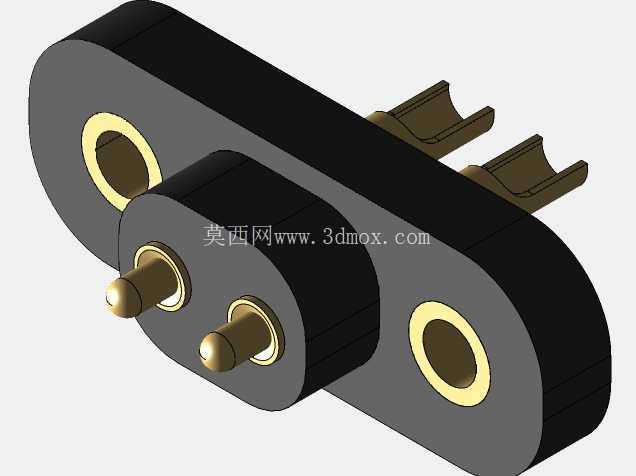

　　该结构件为四触点弹簧式顶针连接器，整体采用长条形绝缘基座承载四组弹性接触针，基座两端预留沉头安装孔，可直接通过螺钉固定在PCB板、设备壳体或测试工装台面上。在消费电子产线的功能测试工位，这类连接器常作为电池供电触点、信号烧录探针使用：测试治具下压时，顶端镀金柱塞压缩内部弹簧，以恒定预压力接触被测产品的焊盘或金属触点，避免硬接触划伤被测件表面，同时补偿治具下压行程的微小公差，保证多针同时可靠接触。

　　基座本体采用耐高温工程塑料注塑成型，黑色绝缘基体将四组金属针体完全隔离，相邻针之间的电气间隙满足低压信号传输要求，针体尾部为弯折焊脚，可插入PCB对应通孔后波峰焊固定，也可直接压接在柔性排线端。顶端柱塞与尾部焊脚之间内置精密压缩弹簧，弹簧行程通常在1-2mm区间，额定工作压力单针约1-2N，多针并排布置时总下压力控制在治具气缸或手动压杆的出力范围内，不会因压力过大压碎被测电路板。

　　建模过程中首先绘制长圆形绝缘基座的拉伸轮廓，两端安装孔做沉孔处理，沉孔深度匹配M2或M2.5固定螺丝的头部高度，保证螺丝锁紧后头部不高出基座表面，避免干涉上方对接产品。四组针体在基座中部等距阵列，针体中心距按照对接产品的触点间距严格对齐，柱塞顶端做小圆角处理，既减少接触时的侧向滑移，也避免尖锐端部刮伤镀金触点。尾部焊脚做90度弯折，弯折段长度适配标准PCB板厚，焊脚宽度预留焊锡浸润的公差间隙，防止焊接时连锡短路。

　　实际选型应用中，这类弹簧连接器广泛用于手持设备的充电底座、模块化仪器的背板互连、老化测试架的信号转接：在充电底座场景下，四针可分别定义电源正、电源负、充电识别、温度检测，弹簧的浮动补偿能力允许用户放置设备时存在少量对位偏差，无需精准卡扣即可完成通电；在背板互连场景中，多组该连接器并排布置，可实现子板与母板之间的快速插拔，相比传统板对板连接器，弹簧顶针的接触端面允许存在一定的轴向错位，抗振动性能更优，在车载模块、工业测控设备中能耐受长期颠簸工况而不出现接触瞬断。

　　结构设计上需要重点控制三个边界尺寸：一是基座总长度，两端安装孔的孔距要匹配安装面板的预留孔位，建模时将安装孔设为独立特征，方便后续根据不同安装场景调整孔距；二是柱塞的自由高度与压缩高度差值，即有效工作行程，装配时要保证对接合模后柱塞处于行程中段，既不能完全压死导致弹簧过载失效，也不能压缩量不足导致接触电阻偏大；三是尾部焊脚的伸出长度，过短会导致焊接吃锡量不足，过长则可能在背面触碰其他金属构件引发短路。此外，基座底部与PCB表面之间预留0.2-0.3mm的间隙，用于清洗时助焊剂残留的排出，避免绝缘基体紧贴板面积存污物引发绝缘下降。

　　金属针体的柱塞与基座之间为小间隙滑动配合，间隙控制在0.02-0.05mm，既保证柱塞可顺畅轴向伸缩，又防止侧向晃动导致触点偏移。弹簧采用不锈钢丝绕制，表面做钝化处理，长期压缩后残余变形量极小，满足数千次插拔的寿命要求。整个三维模型完整还原了绝缘基座、弹性柱塞、内部弹簧、尾部焊脚以及两端安装沉孔的全部结构细节，可直接用于治具装配干涉检查、PCB封装库建库以及对接产品的触点布局校核。
