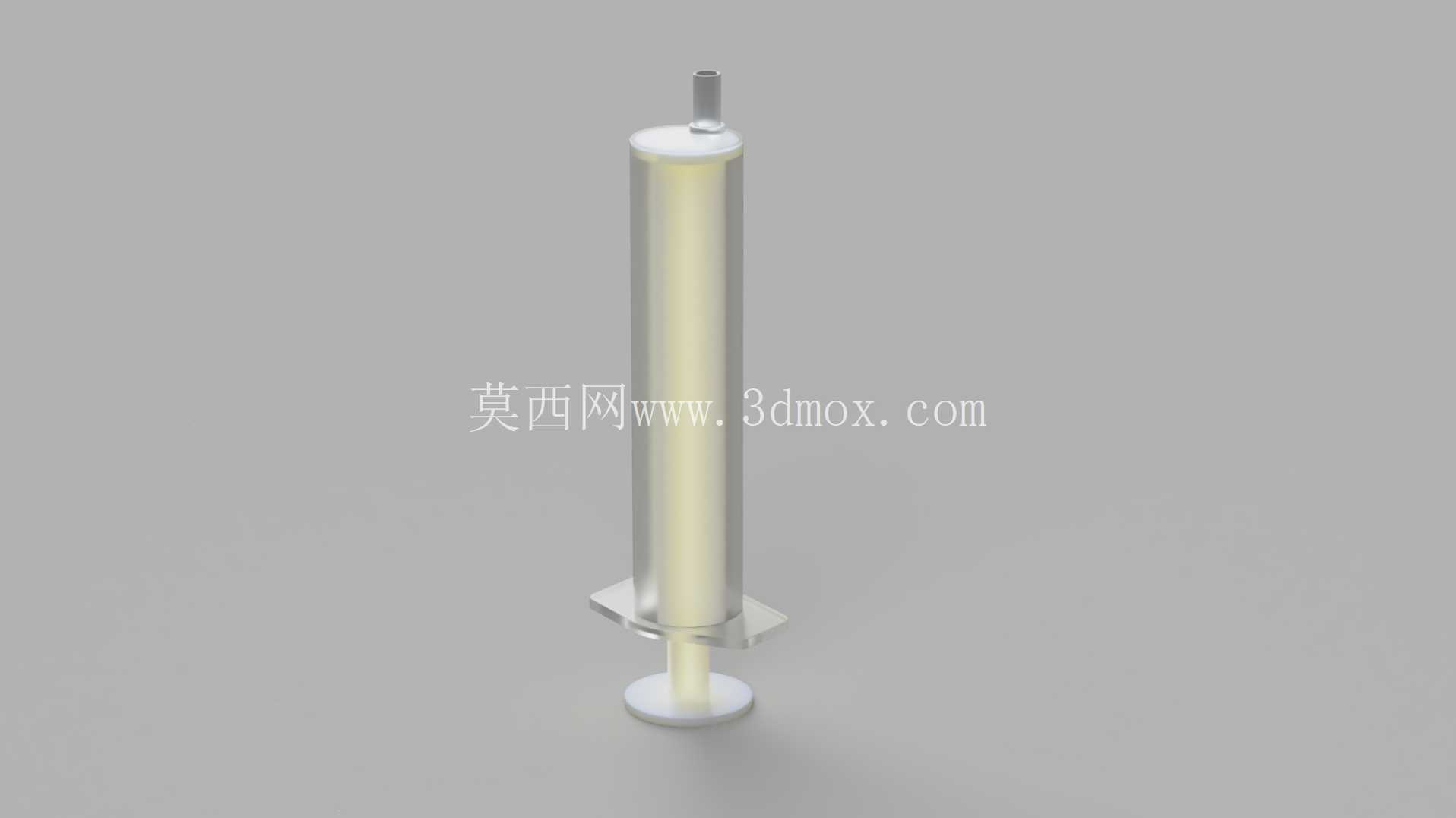

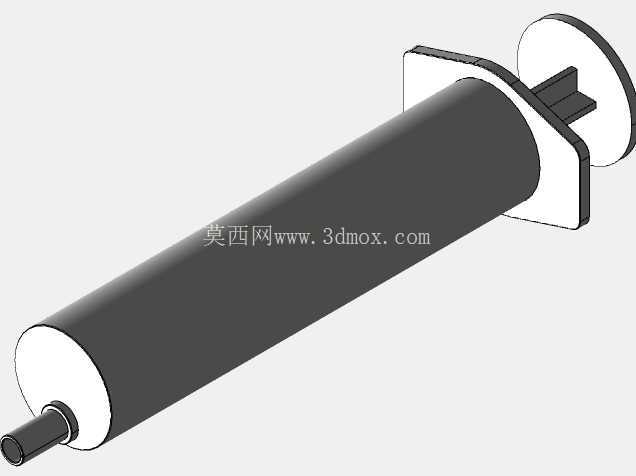

十毫升医用一次性注射器精细结构

　　这款十毫升规格的一次性医用注射器，是临床诊疗、实验室液体移取、药剂分装场景里最常用的流体输送器具，整套结构完全还原量产成品的装配逻辑，从外筒刻度区、前端鲁尔接头、内部活塞胶塞到尾部推杆与指压翼片，所有配合部位的尺寸边界都按照实际量产产品的公差逻辑搭建，没有多余的装饰特征，每一处结构都服务于握持施力、密封储液、定量推送的核心功能。

　　从实际使用场景来看，这类注射器在门诊肌注、静脉配药、检验科样本抽取、小剂量试剂精准加注的工况里，对操作手感和密封可靠性的要求非常明确：外筒采用透明医用级高分子材质，筒身外壁模压的容量刻度沿轴向均匀排布，十毫升量程下每一小格对应0.2毫升的计量精度，操作人员可以直接透过筒壁观察内部活塞位置，快速读取抽取或者推送的液体体积，不需要额外搭配计量器具。前端的鲁尔锥头按照标准6:100的锥度设计，既可以直接搭配针头完成穿刺注射，也可以对接输液管路、移液针头等外接配件，锥面配合的自锁特性可以保证带压推送液体的时候不会出现接口漏液、滑脱的问题。

　　结构设计上，整套部件分为外筒组件、活塞胶塞、推杆三个核心部分。外筒尾部向外延伸出两片对称的指挡翼片，翼片的宽度和外翻角度完全贴合人体工学：操作人员抽吸药液的时候，食指和中指分别抵在两翼片的下侧，拇指按压推杆尾端的按片，三指施力的力线和注射器轴线完全重合，不会出现侧向掰动导致筒身变形、推杆卡滞的问题。推杆采用十字加强筋的截面形式，在保证轴向推送刚度、避免长杆受压弯曲的前提下，尽可能减少耗材用量，推杆前端的卡位凸台直接嵌入橡胶活塞的中心卡槽，装配完成后活塞和推杆不会出现相对松脱，推送全程活塞沿筒内壁平稳滑动，橡胶活塞的双道密封唇边和筒壁过盈配合，既可以阻止液体从活塞间隙向后渗漏，也能避免外界空气被吸入筒腔造成计量偏差。

　　外形尺寸与安装边界方面，整支注射器装配完成后的总长度适配常规医用耗材的收纳盒尺寸，外筒外径控制在15毫米左右，推杆完全推入筒内时整体长度最短，推杆完全拉出到最大量程位置时，活塞刚好停留在十毫升刻度线处，不会从筒尾脱出——外筒尾部内侧设计的限位凸台，和活塞外侧的止挡台阶形成硬限位，哪怕操作人员用力向外拉拽推杆，活塞也不会被整体拉出筒身，避免操作过程中胶塞脱落、液体洒漏。前端鲁尔接头的外径、锥度长度完全符合医用注射器的通用接口标准，不需要额外修改就可以和市售的同规格针头、针帽、输液接头完成适配，针帽扣合在锥头外侧的时候，帽内的卡扣和锥头根部的环槽卡紧，运输存储过程中不会自行脱落，保护锥头端面不受污染、磕碰。

　　在建模的细节处理上，所有拔模斜度都按照注塑量产的工艺要求设置：外筒内壁的脱模斜度控制在0.5度以内，既保证活塞滑动全程的密封摩擦力均匀一致，也方便注塑生产的时候型芯顺利脱出；推杆表面的加强筋交汇处做了圆角过渡，避免注塑件冷却过程中出现应力集中导致的翘曲变形；指挡翼片的边缘做了圆弧钝化，没有尖锐棱角，医护人员长时间握持操作的时候不会硌伤手指。整套模型的装配关系完全还原实际产品的组装顺序：先将橡胶活塞卡装到推杆前端，再从外筒尾部将推杆组件推入筒腔，最后扣合前端针帽，所有配合面的间隙、过盈量都和实际量产参数对齐，既可以用于医用耗材的结构设计参考，也可以作为医疗设备模拟、临床操作演练场景的配套三维资产，在自动化配药设备的工位布局仿真里，也可以直接导入模型模拟注射器的上料、夹持、推送动作，校核设备夹爪的开合行程、推针机构的运动边界，避免工位设计出现干涉。
