带式输送机缓冲增面压带滚筒结构

　　该结构对应带式输送系统中的缓冲增面滚筒，也常被现场称为压带轮、Snub Pulley 或包角增面轮，主要布置在驱动滚筒附近的输送带绕行区段。它并不是单纯承担物料承载的托辊，而是通过改变输送带绕入、绕出驱动滚筒的路径，增大胶带对驱动滚筒表面的包络角度，使驱动滚筒与胶带之间获得更长的接触弧面和更稳定的摩擦传递条件。在长距离输送、重载启动或胶带容易打滑的工况下，这类滚筒能够有效改善牵引力传递，降低胶带局部张力波动。

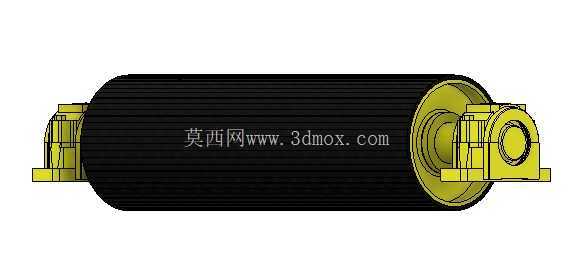

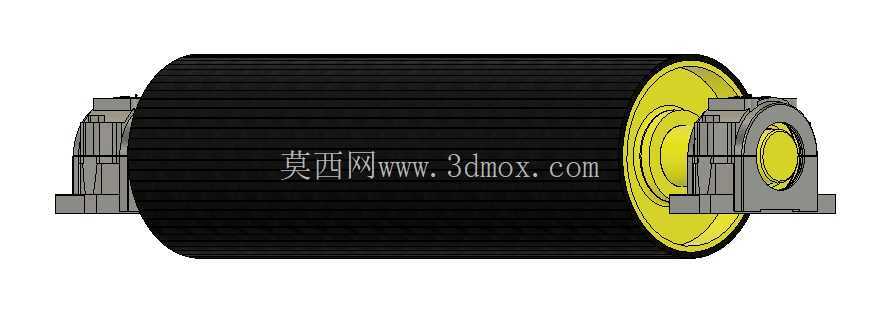

　　从实际布置看，缓冲增面滚筒通常位于驱动滚筒侧下方或回程段转向位置，输送带以较大的包角绕过驱动滚筒后，再经该滚筒调整走向。滚筒本体采用圆柱形辊面，外表面可按工况选择光面、菱形胶面或人字形胶面。图中辊面呈现密集环向纹理，建模时重点表达了包覆层厚度、辊壳轮廓以及两端轴座的装配关系。胶层的作用不只是增加摩擦系数，也能在输送带经过时吸收微小冲击，减少砂石、煤尘等颗粒对辊壳和带面的磨损。

　　两端支承结构是该模型的关键部分。轴座采用剖分式或座式支承形式，轴承座与机架安装面之间需要保留足够的螺栓紧固空间和检修空间。设计时不能只看滚筒外径，还必须校核轴伸、轴承座宽度、地脚孔距、输送带宽度、滚筒中心线与驱动滚筒中心线的相对位置。若安装边界过小，现场会出现轴承座无法就位、张紧行程不足或输送带跑偏后难以调整的问题；若滚筒轴线与驱动滚筒轴线平行度偏差过大，胶带会在运行中向一侧窜动，造成边缘磨损、撒料甚至带面撕裂。

　　结构建模可按辊壳、端盖、轴、轴承、轴承座、密封件和紧固螺栓分层处理。辊壳一般采用钢板卷焊结构，内部根据带宽和张力设置辐板或加强筋；轴的受力以弯曲为主，同时传递胶带张力引起的交变载荷，选型时需要结合输送带最大工作张力、滚筒直径、包角和轴承寿命进行校核。滚筒直径不能随意缩小，因为带面在绕行时会产生反复弯曲，直径过小会使带芯疲劳寿命下降，尤其在织物芯带或钢丝绳芯带输送系统中更应注意最小滚筒直径限制。

　　该类部件常见于矿山、港口、电厂输煤、砂石骨料、散料转运和冶金原料输送线。驱动功率较大时，单靠驱动滚筒自身包角往往难以满足摩擦牵引要求，增面滚筒通过增加接触弧长，使欧拉摩擦公式中的包角项增大，从而提高极限传动力。它也可用于张紧装置附近，使胶带在张紧滚筒前后保持合理走向，减少带面跳动。对于受料点附近冲击较大的区段，则需要区分缓冲托辊组与增面滚筒的功能：前者主要吸收物料下落冲击，后者主要服务于胶带走向和牵引条件，二者在输送线设计中经常配合使用。

　　三维设计时应把输送带绕行轨迹一并检查，确认胶带进入和离开滚筒时不存在干涉、折边或异常夹持。辊面宽度通常略大于输送带宽度，两侧留出适当余量，以容纳跑偏量；轴承座外侧应考虑拆装轴承和加注润滑脂的操作空间。若用于潮湿、粉尘或磨蚀性物料环境，还应在两端设置可靠密封，防止污染物进入轴承腔。模型中滚筒、轴座和机架连接关系表达清楚后，可直接用于输送线总体布置校核、维护空间审查以及非标部件深化设计。
