小型向心关节轴承径向铰接结构

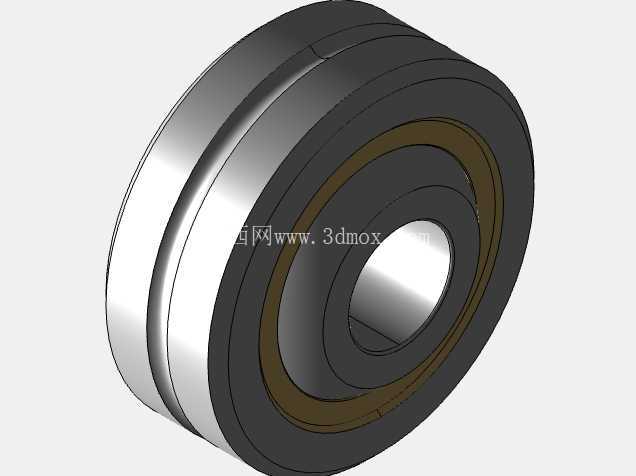

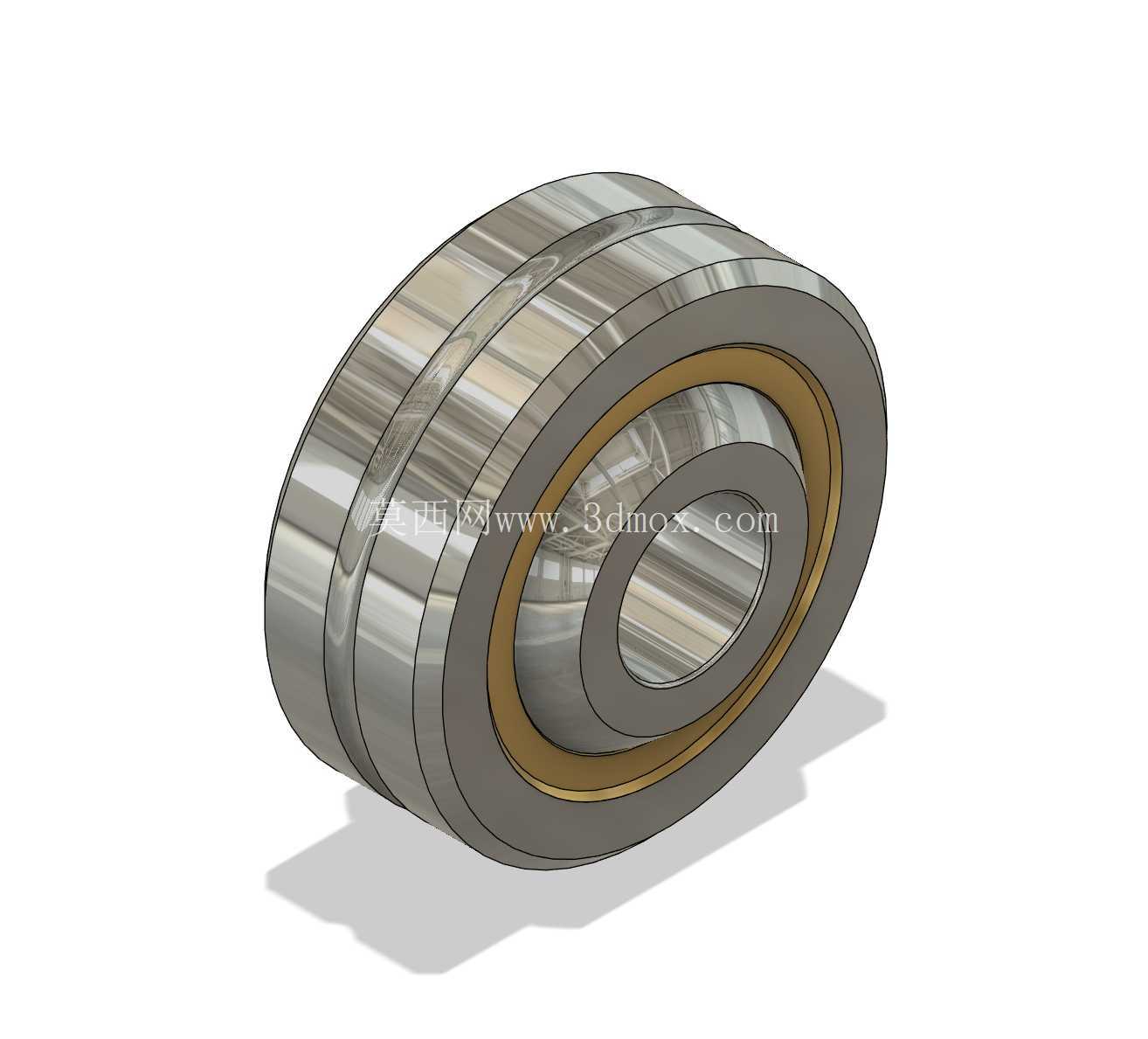

　　该零件对应小尺寸向心关节轴承的三维结构表达，核心由带内球面的外圈、带外球面的内圈以及中间耐磨衬层组成，整体呈现紧凑的环形铰接形态。模型在外形上保留了轴承外圈的阶梯圆柱面、内圈的贯通孔以及内外圈之间的球面配合区域，能够直观反映装配后各零件的相对位置和运动关系。对于设备设计而言，这类轴承主要用于需要补偿轴线偏差、承受摆动或低速转动的铰点位置，常见于连杆机构、支承臂、夹持装置、轻载导向机构以及空间受限的传动连接部位。

　　从实际用途看，关节轴承不同于普通滚动轴承，它并不依靠滚动体承载，而是通过球面滑动副实现角度调整。内圈孔可与销轴配合，外圈外圆柱面则压入支座或连杆孔内；当相连构件存在装配误差、受力变形或不同平面内的摆动时，球面接触区域可以允许内圈相对外圈产生一定角度的偏转，从而避免销轴出现别劲、局部卡滞或附加弯矩。小内径规格尤其适合安装空间紧张、载荷中等但对铰接灵活性要求较高的位置，例如小型摇臂、调节杆、压紧机构、检测设备摆杆以及轻载自动化执行端。

　　结构设计上，模型重点体现了内圈宽度大于外圈宽度的特征。这种宽度差使内圈在轴向两侧露出，便于销轴穿过并与相邻支座形成定位，同时外圈可嵌入较窄的安装孔中。内圈外球面与外圈内球面构成主要承载面，接触区域沿球面分布，相较简单孔轴配合，能够在偏转状态下保持较稳定的接触面积。中间衬层在模型中以不同材质颜色区分，工程上通常承担减摩、耐磨和抑制咬合的作用，使铰接副在反复摆动过程中降低摩擦阻力，并减少金属直接接触造成的磨损。

　　外形边界方面，该轴承内径为5mm，外径为16mm，内圈宽度为8mm，外圈宽度为6mm，整体规格可概括为5×16×8×6mm。建模和选型时需要同时关注三类边界：其一，径向边界由外径16mm决定，安装座孔应按轴承外圈配合要求设计，并保证孔肩不会干涉内圈摆动；其二，轴向边界需以内圈宽度8mm作为销轴连接和两侧限位的主要参考，外圈宽度6mm则决定嵌入支座的轴向长度；其三，运动边界来自球面铰接副，设计周边零件时应给内圈端面、销轴端部以及连杆侧壁预留偏摆空间，不能只按静态同轴状态布置。

　　在装配思路上，内圈通孔承担销轴定位，孔径较小，适合与精密销轴形成稳定连接；外圈圆柱面用于压装或过渡配合到基体孔中，装配后应保证外圈不受额外挤压而导致球面间隙异常。由于关节轴承允许一定范围内的调心运动，支座孔与销轴孔之间不必追求极高的同轴度，但仍需控制孔端面垂直度、销轴刚度和润滑条件。若铰点长期处于微动摆动工况，应在结构上考虑防尘、储脂或定期维护空间；若用于洁净或免维护场景，则可结合衬层材料特性校核承载与磨损寿命。

　　三维建模时，环形主体可通过回转特征建立基础轮廓，再分别处理外圈外圆阶梯、内圈内孔、球面配合面和衬层区域。球面配合是模型的关键，不应简单用圆柱面替代，否则无法表达调心功能，也会影响干涉检查。装配体中应保留内圈、外圈和衬层的层次关系，便于在工程图中剖视展示材料分区和接触关系。进行机构运动分析时，可将内圈与销轴设为同轴约束，外圈与支座孔设为同轴或压装约束，再通过球面接触关系释放适当转动自由度，以模拟真实铰点在偏载和摆动条件下的工作状态。

　　该结构虽然尺寸小，但在设备中往往承担定位、传力和补偿误差的作用。设计人员在布置此类轴承时，不能只核对孔径和外径，还应结合连杆厚度、支座宽度、销轴长度、偏摆角度以及周围紧固件位置综合判断。合理使用向心关节轴承，可以让铰接结构在装配公差和受力变形并存的情况下保持顺畅运动，降低销轴弯曲、孔位磨损和机构卡死的风险。
