赛车用无刷高压钛齿伺服舵机结构

　　这款伺服执行机构面向赛车底盘控制、模型车辆转向与制动联动等高频响应场景，核心输出端采用钛合金齿轮组，配合无刷高压驱动方案，在紧凑壳体内实现高扭矩密度与快速位置跟随。实际装车时，它通常布置在车架侧梁或设备舱附近，通过两侧带孔安装耳与支架固定，输出轴连接转向摇臂、节气门拉杆或制动杠杆；安装边界需要重点核对耳座孔距、轴伸高度、摇臂回转半径以及接插件出线方向，避免悬架跳动、拉杆摆动或车体装配时发生干涉。

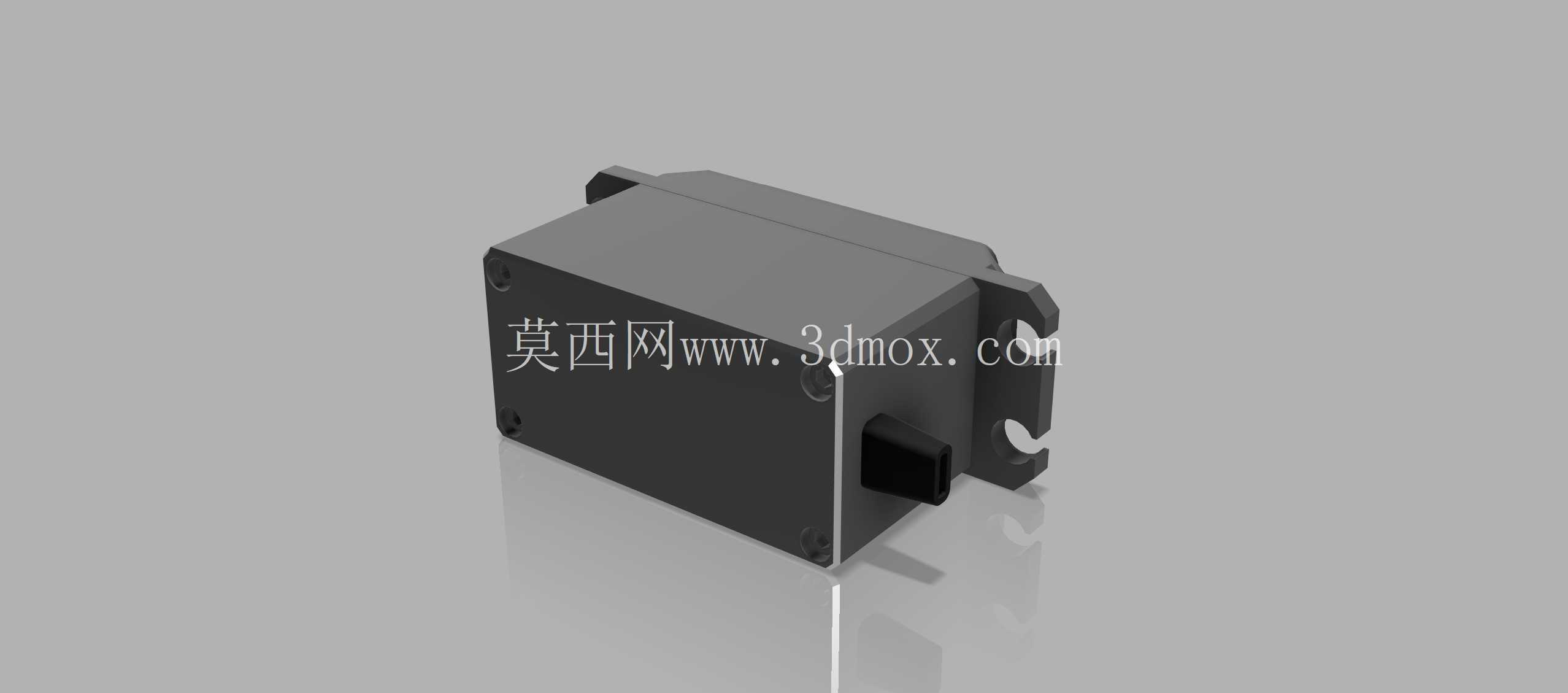

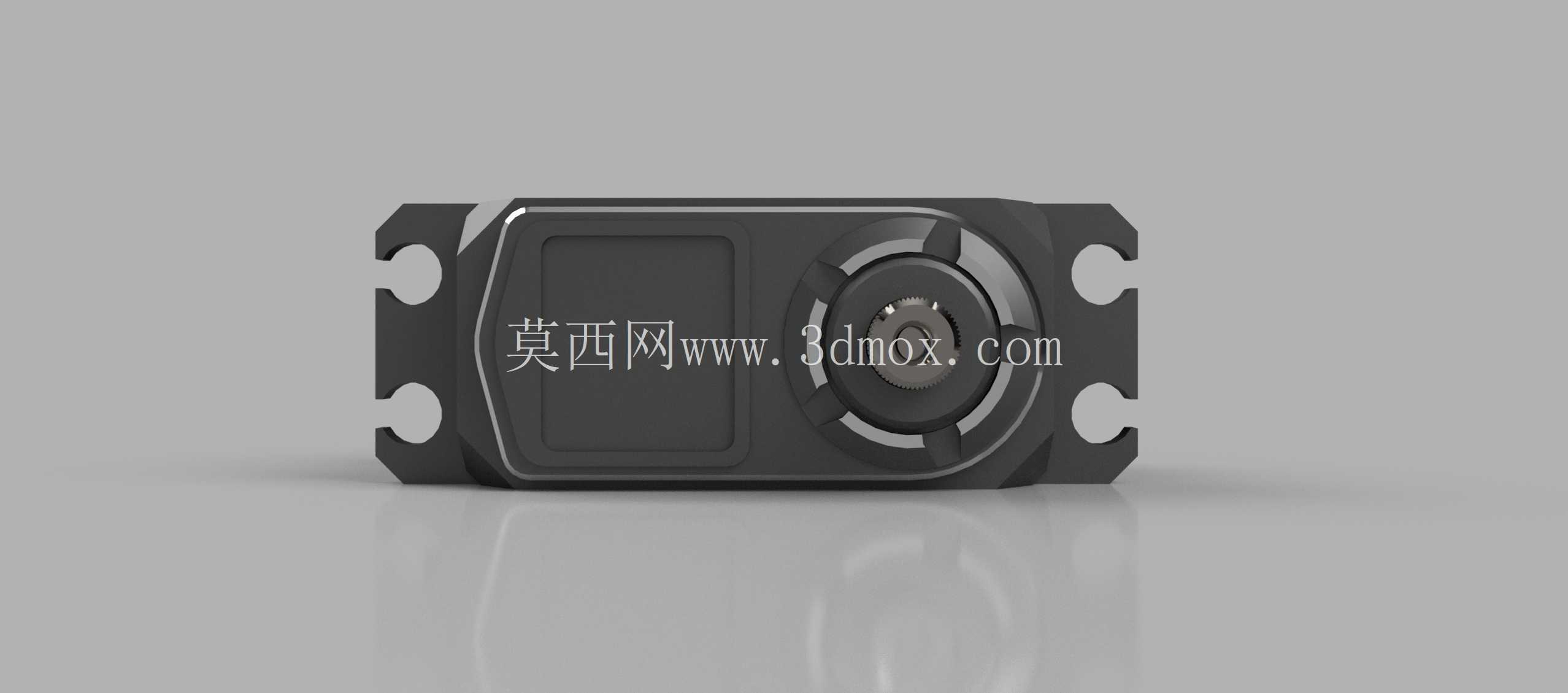

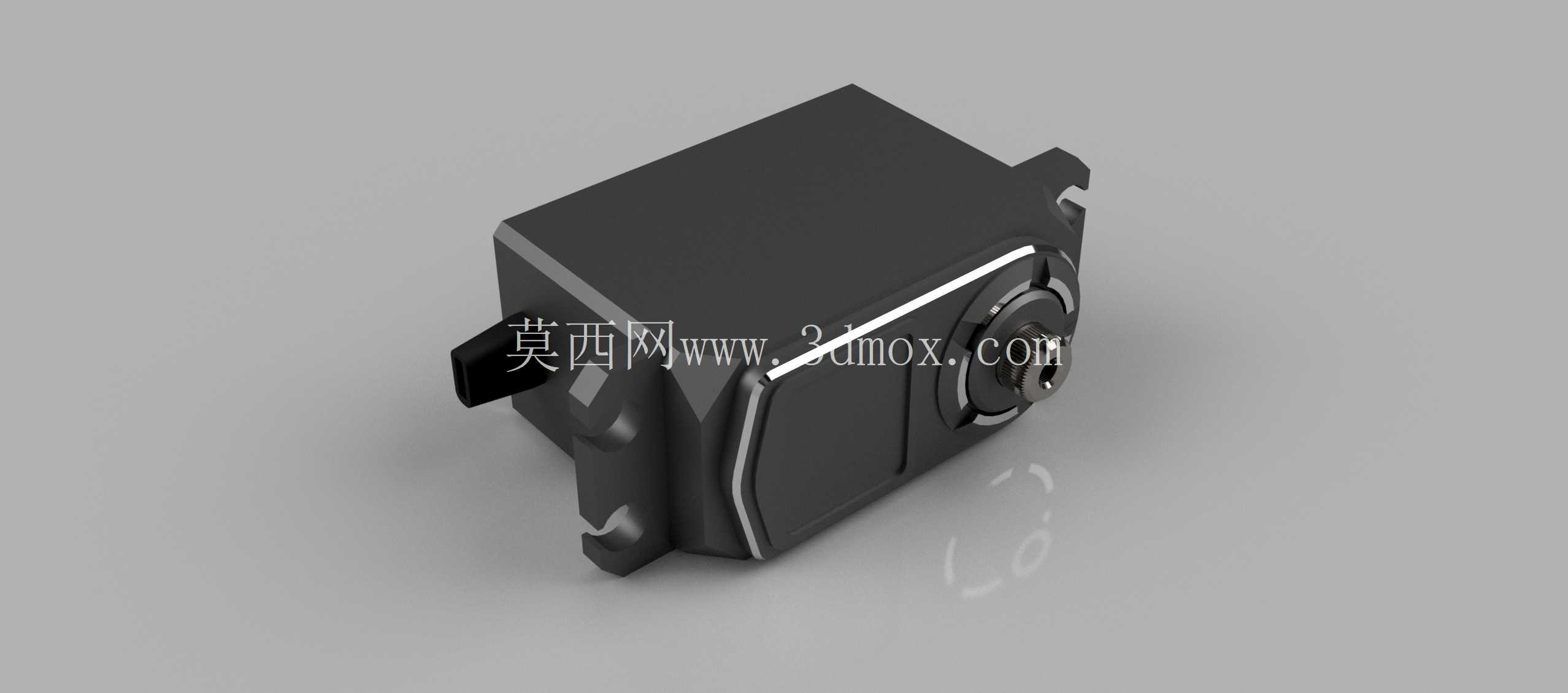

　　从结构思路看，外壳采用近似矩形的封闭箱体，边角做局部加强与过渡，既保护内部无刷电机、控制板、减速齿轮和位置反馈元件，也利于在有限空间内布置。顶部和侧面的平整面可作为贴装、夹持或走线参考面；前端输出轴区域设置轴承支撑与限位结构，使摇臂在往复摆动中承受径向载荷时仍能保持齿面啮合稳定。两侧安装耳并非简单外伸薄片，而是与壳体加强区域相连，能够传递舵机在急转、颠簸和反向冲击下产生的反作用力。

　　无刷高压电机的引入，使该机构在相同体积下比普通有刷方案更适合连续动作和高负载工况；钛齿轮则针对齿面磨损、冲击断齿和反复换向疲劳进行强化，适合赛车模型在高速过弯、路面冲击和频繁修正方向时的使用特征。内部传动路径围绕电机—多级减速—输出轴展开，齿轮模数、齿宽和支承间距需要在扭矩放大与响应速度之间平衡。模型中对输出法兰、锁紧螺钉位、壳体分型线、接插件轮廓和安装耳开孔均有明确表达，可用于检查舵机与摇臂、拉杆、车架支座之间的三维配合。

　　在整车布置中，舵机不是孤立零件。选型时要把它放到运动机构里校核：输出轴中心线应尽量与摇臂旋转平面垂直，拉杆在中位时保持合理角度，避免极限位置出现死点；安装耳下方可增加减振垫或金属衬套，但衬套厚度会改变轴高，需同步复核拉杆长度。若用于制动或离合控制，还要关注输出臂在最大转角时的行程余量，以及壳体与相邻电调、接收机、电池线束之间的安全间隙。

　　该三维结构对机械设计人员的价值，在于能够直接观察封装形式与外部接口，而不是只依据平面样本估算。壳体长宽高、耳座位置、轴端凸台和插头朝向均可作为装配建模基准；在设计赛车机架或小型自动执行装置时，可以据此完成支座折弯件、冲压支架、碳纤固定板和拉杆球头的联动建模。对于需要轻量化的场景，安装支架可在耳座受力区保留材料，在非承载区开槽减重；对于振动较大的场景，则应加大支架与耳座接触面积，并用螺钉防松。

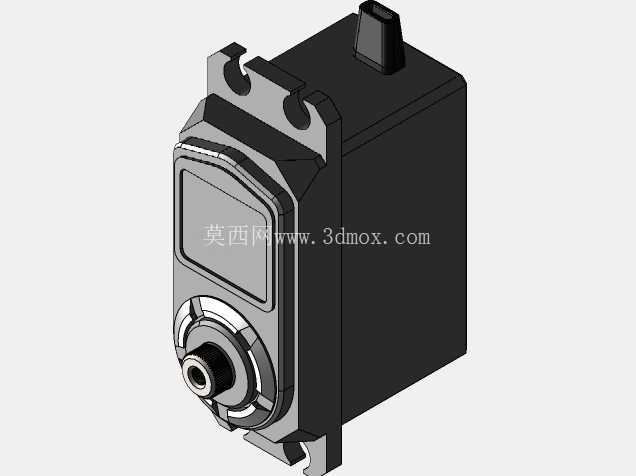

　　整体来看，该舵机结构体现了小型伺服部件在高响应、高刚性和易安装之间的工程折中。外观上的黑色封闭壳体并不只是造型处理，而是围绕电机散热、齿轮防护、反馈元件隔离和外部载荷传递形成的综合结构；前端输出部的圆形轴座、侧面加强筋和安装耳共同构成主要受力框架。将其放入赛车转向系统或小型自动化执行机构中进行空间校核，能够提前发现摇臂碰壳、线束拉扯、支座孔位偏差和维护拆装不便等问题，从而缩短结构迭代周期。
