液压动力单元涡轮叶轮结构造型

　　这个涡轮叶轮造型面向液压与流体动力系统中的能量转换部件，主要用于表现小型涡轮转子在流道内完成流体导向、动量交换和扭矩输出的基本结构。实际设备中，这类叶轮常出现在涡轮增压器、小型液力传动装置、流体试验台、泵轮—涡轮耦合组件以及教学演示机构中。它不是孤立的装饰件，而是位于流体通路核心位置的旋转件：流体进入叶片通道后，沿叶片型面改变方向，压力能或动能被转化为转子机械能，再通过轮毂连接部位传递给轴系。

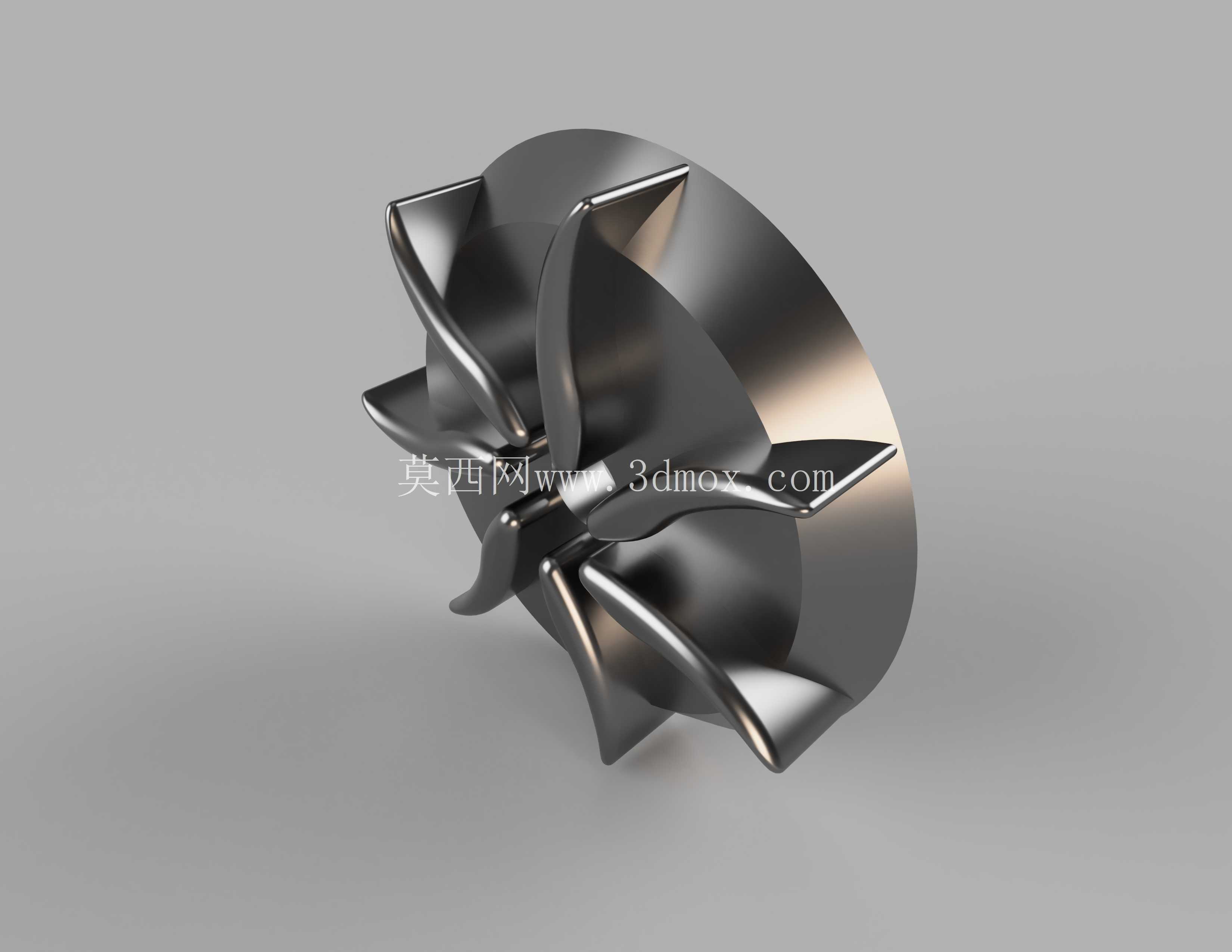

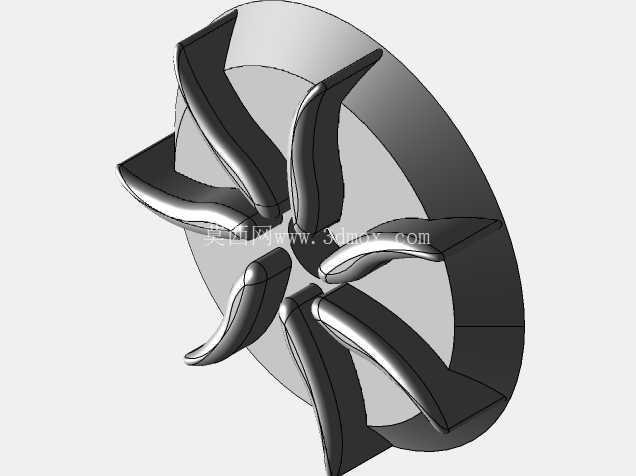

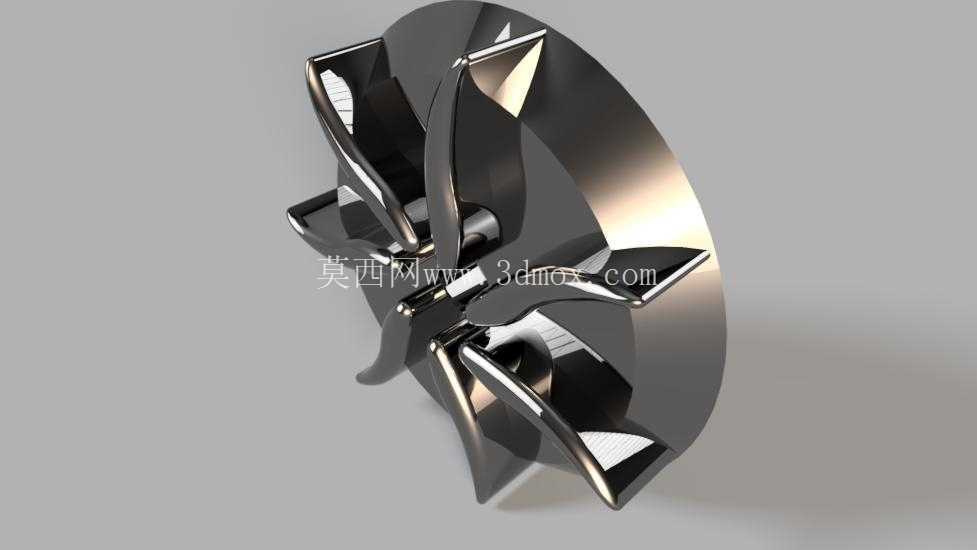

　　从结构上看，模型采用中心轮毂、周向均布叶片和后侧圆盘式基体的组合形式。轮毂位于旋转中心，承担与轴或连接座配合的作用；叶片从轮毂外圆向外缘延伸，形成若干条弯曲流道；后侧圆盘能够约束流体轴向窜动，并为叶片提供支撑。叶片数量和排布方式直接影响通流能力、冲击损失与转动平稳性，因此在建模时不能只追求外观，还要保证叶片根部过渡、前缘入流方向和后缘出流方向具有连续的几何关系。

　　设计思路上，该造型重点表达涡轮叶轮的典型空间曲面特征。叶片并非简单直板，而是带有扭转和弯曲趋势的薄壁结构，入口侧需要顺应来流方向，出口侧则要控制流体离开叶轮时的速度方向。若叶片前缘过于陡直，流体进入通道时容易产生撞击和分离；若后缘角度处理不当，又会增加出口涡流和能量损失。实际工程中，叶片型面通常会结合流量、转速、压比或液力工况进行修正；在概念设计阶段，则可以先建立这种简化转子，用于检查装配空间、叶片包角、轮毂比例和外轮廓干涉。

　　外形边界方面，叶轮最大尺寸集中在外缘圆柱面，安装时必须保证该外圆与壳体流道之间保留合理径向间隙。间隙过小，热膨胀、加工误差或轴系跳动可能导致擦壳；间隙过大，流体未经叶片有效作用就从外缘泄漏，会降低效率。轴向尺寸则由叶片宽度、轮毂厚度和后盘位置共同决定，后端圆盘可作为轴向定位参考面，中心区域需要预留轴孔、键槽、锁紧螺母或焊接连接位置。若用于高速旋转场景，还应在详细设计中补充质量平衡、圆角应力释放和材料强度校核。

　　安装关系上，叶轮通常围绕轴心对称布置，前端面向来流方向，后端与轴套、挡圈或连接法兰配合。叶片根部与轮毂、后盘相交的位置是应力集中区域，模型中应保持平滑过渡，避免尖锐折角。对于铸造或打印成型的零件，叶片厚度需要兼顾成型工艺和刚性；对于机加工件，则要考虑刀具可达性，尤其是深窄流道内部的清根问题。若后续要做流体仿真，可在该几何外部补充蜗壳、导叶或管道流域，使叶片入口和出口边界更接近真实工况。

　　应用到设备选型时，这类叶轮结构能够帮助设计人员快速沟通转子形式：是采用开式叶片、半开式叶片还是带后盘的闭式结构；是强调大流量低阻力，还是强调高扭矩和较强导流能力。液压系统中，叶轮与泵体、阀口、管路和负载之间存在耦合关系，流体脉动、噪声和空化风险都可能与叶片入口状态有关。因此，三维造型除了呈现外观，还应服务于轴系布置、壳体包容、流道方向判断和后续工程细化。

　　该模型保留了涡轮叶轮最核心的视觉与结构语言：中心对称、多叶片周向阵列、曲面叶型和圆盘支撑。它适合作为流体机械方案阶段的概念转子，用于装配校核、展示汇报、运动干涉检查以及进一步建模的基础。进入详细设计后，还需要围绕真实转速、介质性质、流量压力、轴承跨度和密封形式，对叶型角、轮毂直径、叶片厚度、过渡圆角和连接结构进行系统修正。
