弯臂式法兰连接支撑结构件设计

　　在工业设备的管路布设、动力传输辅助支撑、跨工位构件连接场景中，这类带双法兰安装端的弯臂支撑结构有着非常广泛的应用空间，很多设备在布局时受限于舱体内部空间、相邻部件的安装干涉问题，无法采用直连式的支撑构件，就需要这类带特定弯曲弧度的弯臂结构来完成两个安装面之间的刚性连接，同时承担对应的负载传递作用。

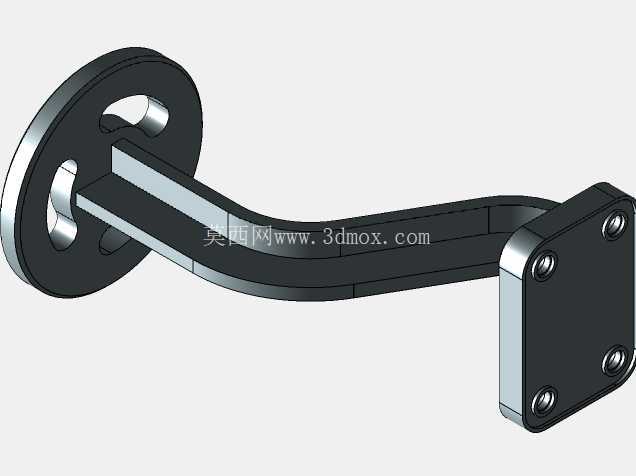

　　从实际功能来看，该结构件两端分别设置了圆形带减重孔法兰盘、方形带安装孔法兰座，圆形法兰端多用于和轴类、管类构件的端面连接，三个均匀分布的镂空孔既可以降低构件整体自重，也能作为安装时的操作避让空间，方便施工人员穿过孔位完成背面紧固件的锁紧操作；方形法兰端设置了三个内六角安装沉孔，安装后螺栓头不会突出法兰端面，能够保证对接面完全贴合，避免出现安装间隙带来的连接刚性不足问题。中间的弯臂段采用等截面的矩形截面结构，相比圆形截面，矩形截面在承受垂直于安装面的弯曲载荷时有着更好的抗扭、抗弯性能，弯曲段的弧度经过平滑过渡处理，没有应力集中的直角拐点，在承受交变载荷的工况下能有效降低疲劳断裂的风险。

　　设计这类构件时，首先要确认两端安装面的空间相对位置，包括两个安装面的垂直距离、水平偏移量、以及安装面自身的角度偏差，弯臂的弯曲弧度需要完全匹配两个安装位的空间坐标，避免安装时出现强制对位带来的装配应力。截面尺寸的选择需要结合实际负载计算，矩形截面的壁厚要根据承受的最大静载荷、冲击载荷系数来确定，既要保证足够的结构刚性，避免负载下出现过大的形变影响连接精度，也要避免过度设计带来的材料浪费、整体重量超标问题。两端法兰的安装孔位需要和对接构件的孔位完全匹配，孔位公差按照机械连接的通用公差要求设定，沉孔的深度要保证所选紧固件完全沉入，不会突出安装平面。

　　从安装边界来看，圆形法兰端的外径决定了该端安装时需要的最小操作空间，安装时需要在法兰圆周外侧预留至少能放入紧固工具的操作间隙，弯臂段的弯曲弧度要避开周边的管线、运动部件，保证设备运行过程中弯臂不会和相邻构件产生刮碰。方形法兰端的安装面平面度需要控制在合理范围内，安装前要清理对接面的毛刺、焊渣、杂物，保证两个对接面完全贴合后再逐步锁紧螺栓，锁紧时要按照对角顺序分次拧紧，避免法兰面受力不均出现翘起问题。

　　这类结构件在实际应用中可以根据使用场景选择不同的加工工艺，负载较小的工况可以采用铝合金压铸后做表面阳极氧化处理，在保证强度的同时降低整体重量；重载工况下则可以采用合金钢铸造后做调质处理，提升构件的整体强度和抗冲击性能。弯臂和两端法兰的连接位置做了圆角过渡处理，避免截面突变带来的应力集中，在长期承受载荷的工况下能有效提升构件的使用寿命。建模过程中采用扫描特征完成弯臂段的主体构建，能够精准控制弯曲段的截面一致性，两端的法兰结构通过拉伸、切除特征完成，安装孔位按照实际装配需求设置对应的沉孔、通孔参数，整体模型的尺寸链完全闭合，能够直接导出工程图用于生产加工。
