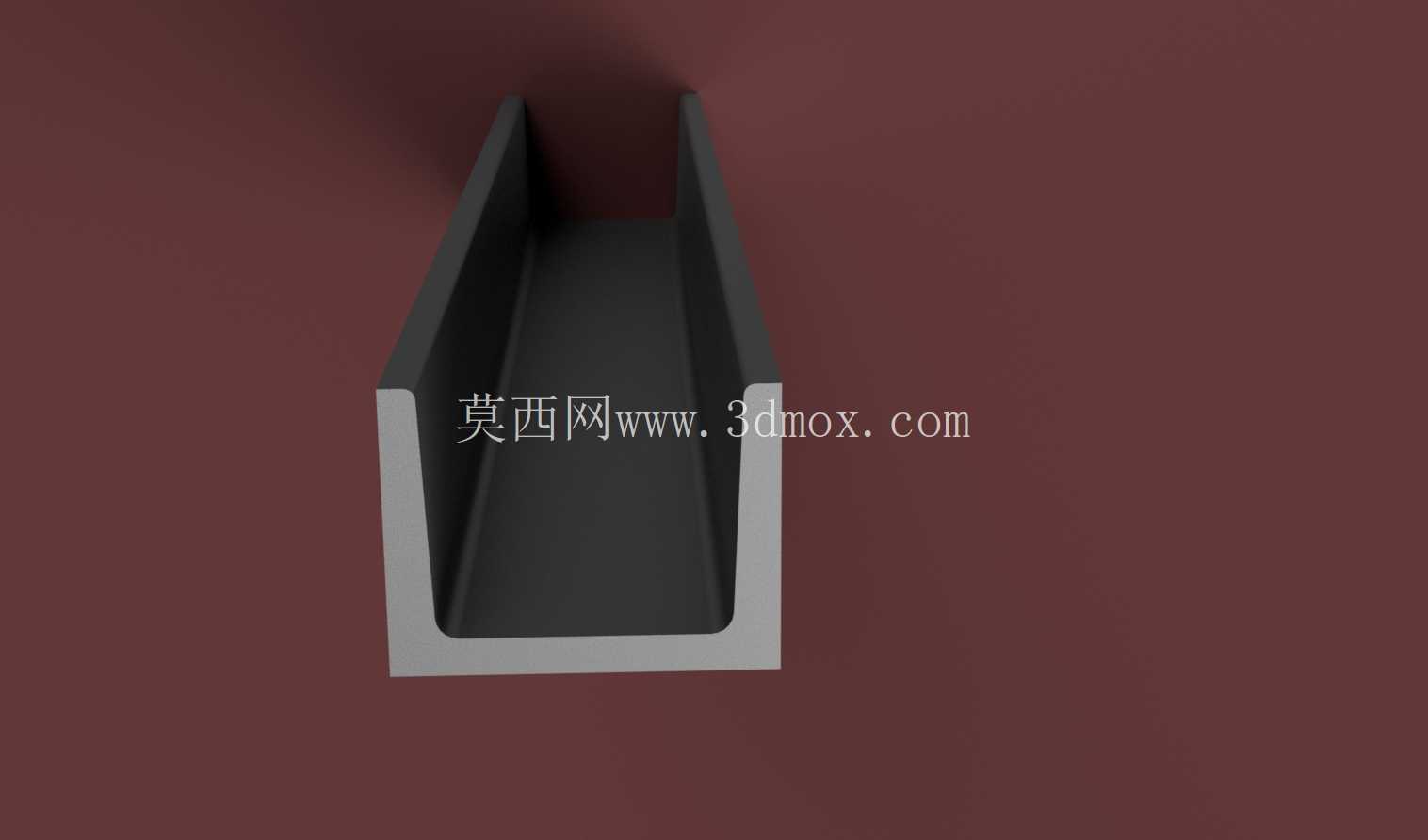

在非标自动化机架、输送线侧梁、设备防护围栏以及小型钢结构支架的搭建过程中,U型开口型材是出现频率极高的一类基础受力构件。这类截面呈凹槽形态的长条型钢,既可以单独作为悬臂承托梁使用,也能够两两对扣形成封闭箱型截面,或是与平板、角件拼接组成框架立柱,其开口侧天然预留了紧固件安装空间,布线、嵌装滑块、固定导轨附件时都无需额外在梁体外侧大面积开孔,现场装配调整的灵活度远高于同规格封闭方管。

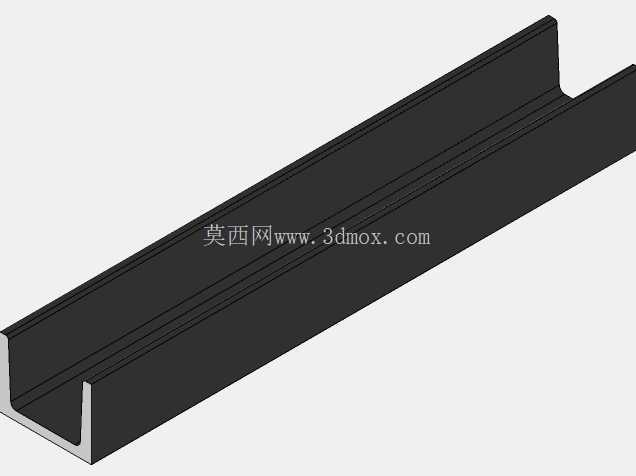

做这类构件的三维设计时,最耗费精力的从来不是单次拉伸成型,而是后续规格迭代带来的重复改图。实际项目里U型梁的选用跨度很大,轻型护罩可能只用壁厚2毫米、槽宽几十毫米的小规格,重型料架的承托梁则会用到壁厚6毫米以上、槽宽超过两百毫米的大尺寸,每换一个项目就要重新绘制截面、核对折弯圆角、调整拉伸长度,稍有疏忽就会出现内壁与配套滑块干涉、螺栓头部沉入量不足的问题。这套参数化U型材的建模思路,正是把截面设计中所有会随选型变动的尺寸全部提取为可驱动变量,将槽口净宽、两翼总高度、底板厚度、翼缘壁厚、端部折弯内圆角、外圆角以及型材总长度都做成独立可调参数,修改任意一个数值,整个实体的几何轮廓、质量属性、配合边界都会同步再生,不用反复删除特征重画。
从受力特性来看,U型截面的材料分布刻意向远离中性轴的两翼边缘集中,在承受垂直于底板方向的弯曲载荷时,材料的抗弯利用率比同重量实心矩形钢高出不少。凹槽朝向载荷作用侧安装时,两翼可以共同约束侧向变形,开口朝向外侧则方便在槽内放入T型螺栓、滑动螺母,用来固定安装光电传感器、拖链支架、线性导轨挡块这类零散附件。设计参数里特意保留了折弯圆角的独立设置项,区别于工艺简化的直角建模——实际冷轧折弯成型的U型钢在内转角处必然存在圆角,若三维模型直接做成尖锐直角,导出到折弯件展开计算时会出现材料拉伸量偏差,3D打印手板验证装配时也会出现棱角处应力集中的失真,把圆角参数单独留出,既可以匹配冷轧型材的真实工艺圆角,也能切换为机加工铣削U型槽的清角直角状态,适配不同加工路线。
安装边界的把控是这类型材落地使用的核心环节。槽口净宽直接决定了可嵌入的紧固件头部尺寸,设计时参数联动预留了标准螺栓头的侧向间隙,避免螺栓滑入槽内后无法转动卡位;两翼的高度参数决定了螺母在槽内的可调节行程,翼缘过浅会导致滑块受侧向力时脱出,翼缘过高则会浪费材料且遮挡槽内布线空间。型材两端的对接边界也随长度参数自动适配,当需要多根U型梁首尾拼接延长时,端面的贴合面始终保持完整平面,不需要因尺寸变动反复修剪端面特征。在设备框架的实际布局里,这类U型材常横向布置在设备底部作为线缆收纳槽,动力线、信号线顺着凹槽排布后再用盖板封挡,既省去了单独安装线槽的配件成本,梁体本身的抗弯能力也同时承担了底部框架的承重作用;在小型垂直提升机构中,单根U型梁可以直接作为直线导轨的安装基座,导轨底面贴合U型底板外侧,槽内穿入固定螺栓从背面锁紧,安装时从槽外调整螺栓位置即可对位导轨孔距,远比对实心钢梁现场钻孔高效。参数化架构还支持快速衍生出变体构件,比如在保持槽口安装尺寸不变的前提下单独增加壁厚提升承重,或是在安装空间受限的位置缩减翼高,所有衍生件都能保留原有的配合基准,不会因为改尺寸丢失装配约束关系,给系列化设备的构件选型改型留出了充足的调整空间。
- 上一篇:液压动力单元涡轮叶轮结构造型
- 下一篇:Nema23步进电机铝制安装固定座
- 全部评论(0)
- 模板大小: 1.36 MB
- 售价:5金币
- 下载次数: 132
- 系统要求: STEP / IGES,Other,Fusion 360,Rendering
- 软件分类: 通用机械零部件
