六点五寸移动显示屏与驱动控制板套装

　　这套六点五寸显示组件面向便携式检测终端、小型人机界面、教学实验平台以及桌面型设备状态显示场景，核心由一块矩形液晶显示面板和一块独立驱动控制电路板组成。实际项目中，这类结构常出现在移动数据采集器、手持调试设备、嵌入式控制箱、3D打印机操作面板以及小型自动化设备的外挂显示模块上。显示部分承担图形、参数、状态提示和触控交互界面的承载任务，控制板则负责信号转接、供电接入、显示驱动以及与主控系统之间的连接。

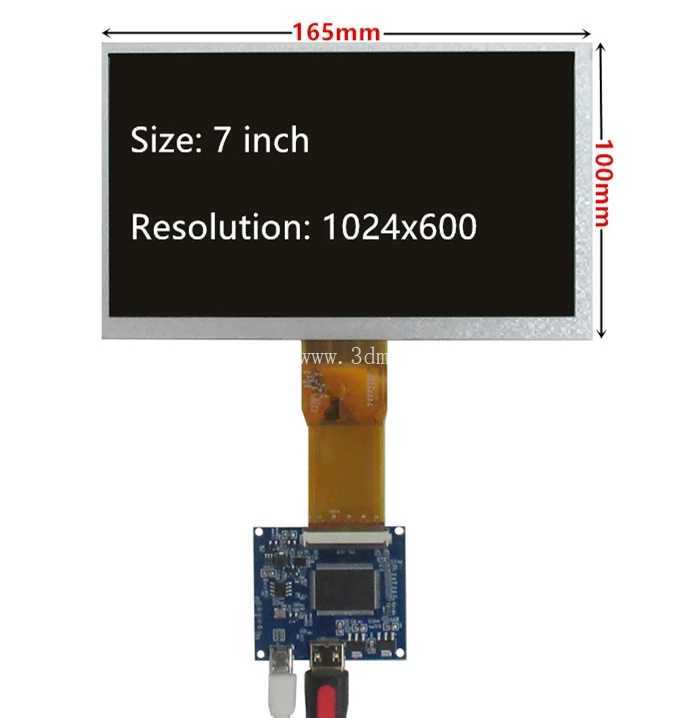

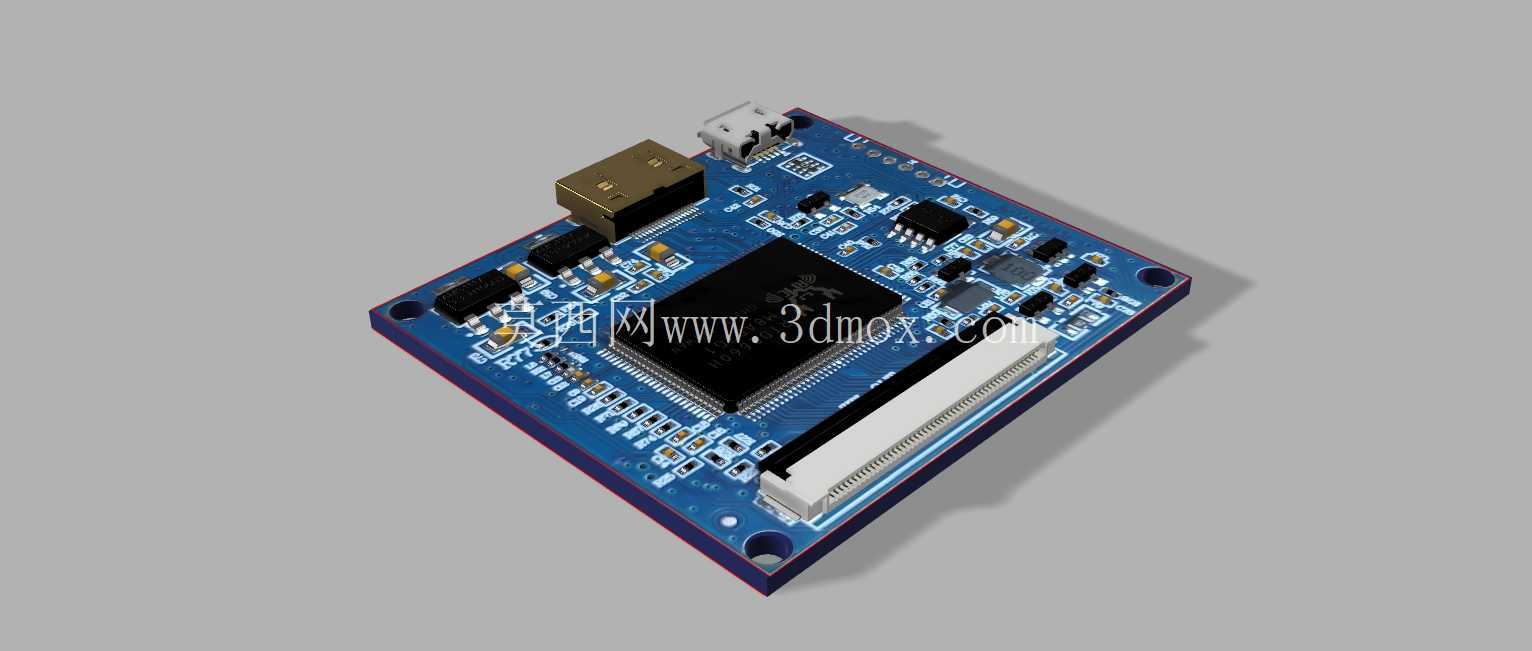

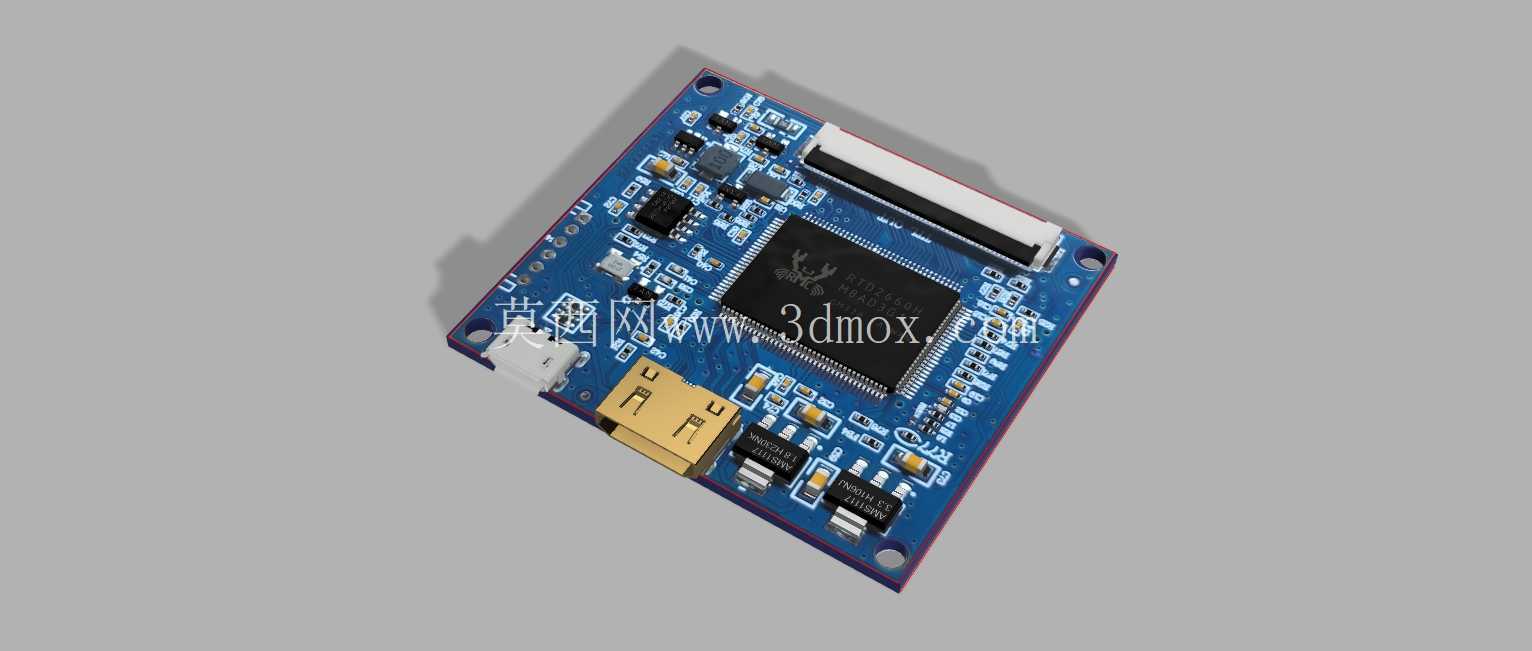

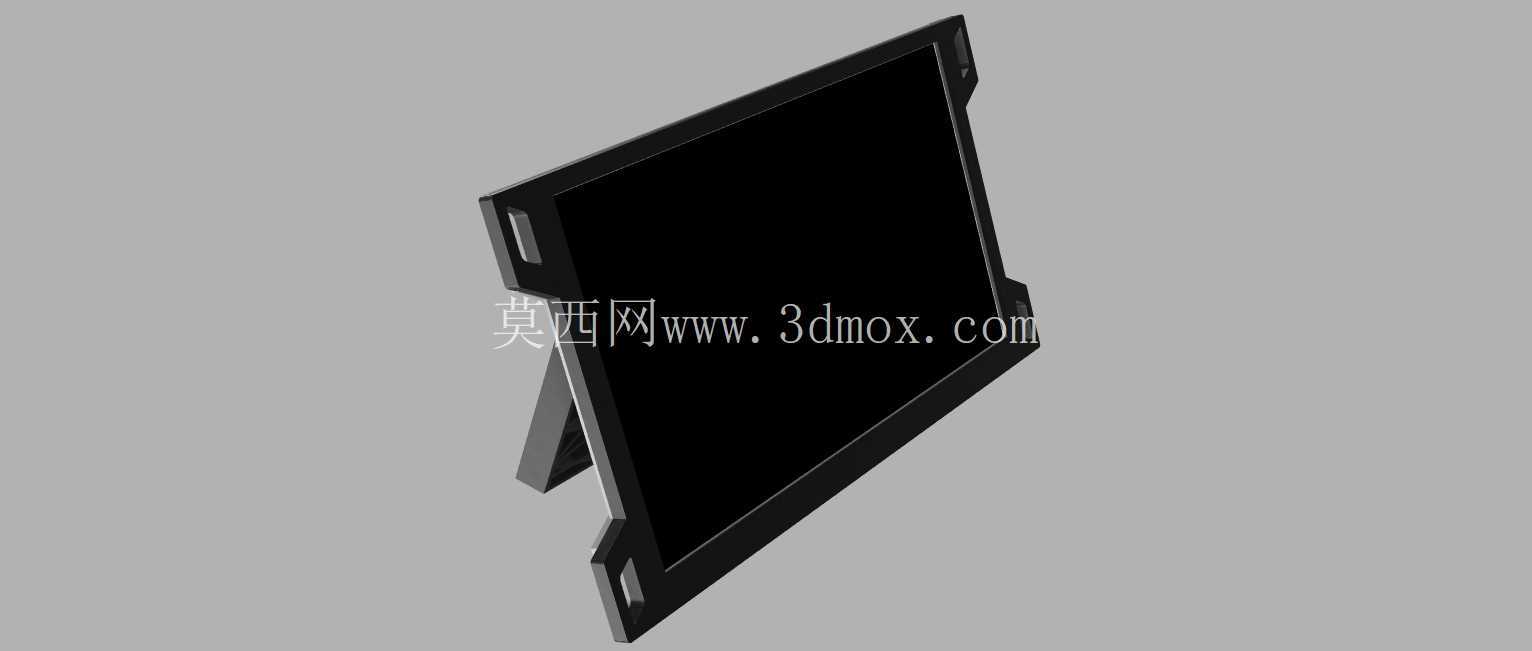

　　从外形边界看，显示面板采用薄型矩形结构，黑色有效显示区域占据主体，外围保留窄边封装边框，整体轮廓规整，适合嵌入前面板或安装在开放式支架上。面板边缘具有明确的厚度方向约束，在整机布局时需要为屏幕后方预留缓冲空间，避免控制板、连接线或壳体加强筋直接压迫液晶层。控制板为蓝色PCB板卡，板上布置有主控芯片、存储或驱动相关器件、接口焊盘、固定孔以及若干小型电子元件。板卡尺寸明显小于显示屏，能够放置在屏幕后侧、侧方或设备底座内，便于根据壳体空间灵活排布。

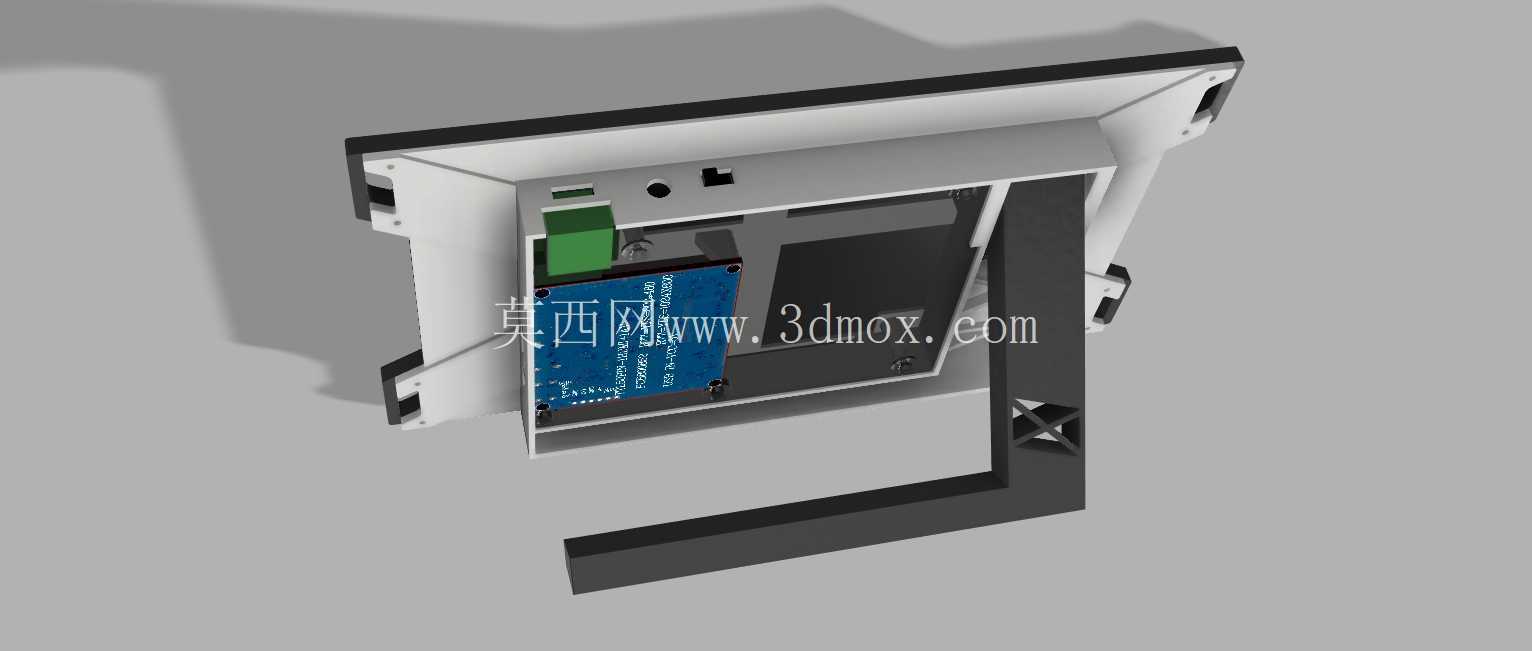

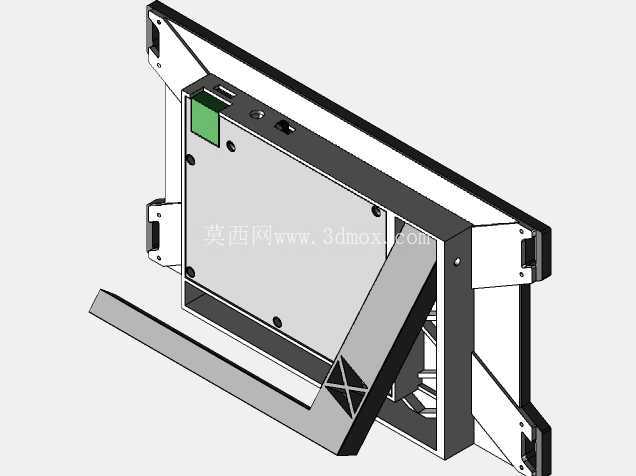

　　结构设计上，屏幕与控制板分离的方式有利于降低装配难度。显示屏可以通过前框压合、卡扣、螺柱或胶粘方式固定，控制板则可利用板边孔位进行螺钉固定，也可通过隔离柱与后壳连接。二者之间需要预留柔性排线或连接器的走线路径，弯折半径不能过小，靠近屏幕出线端应避免尖锐筋位和强行拉扯。若设备存在振动工况，建议在屏幕与前框之间设置薄型缓冲垫，控制板固定点增加绝缘垫圈，防止PCB受力变形或与金属壳体短路。

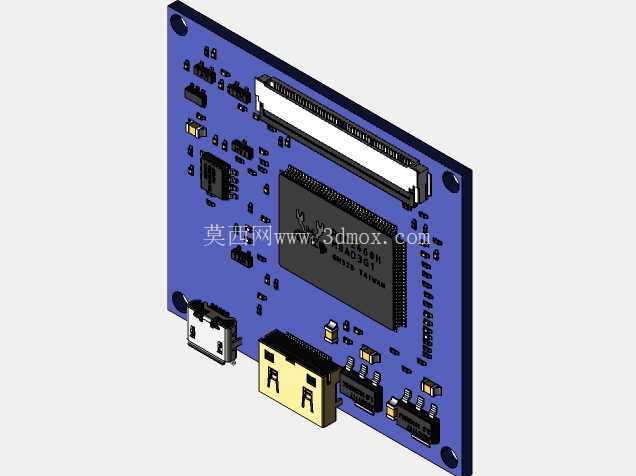

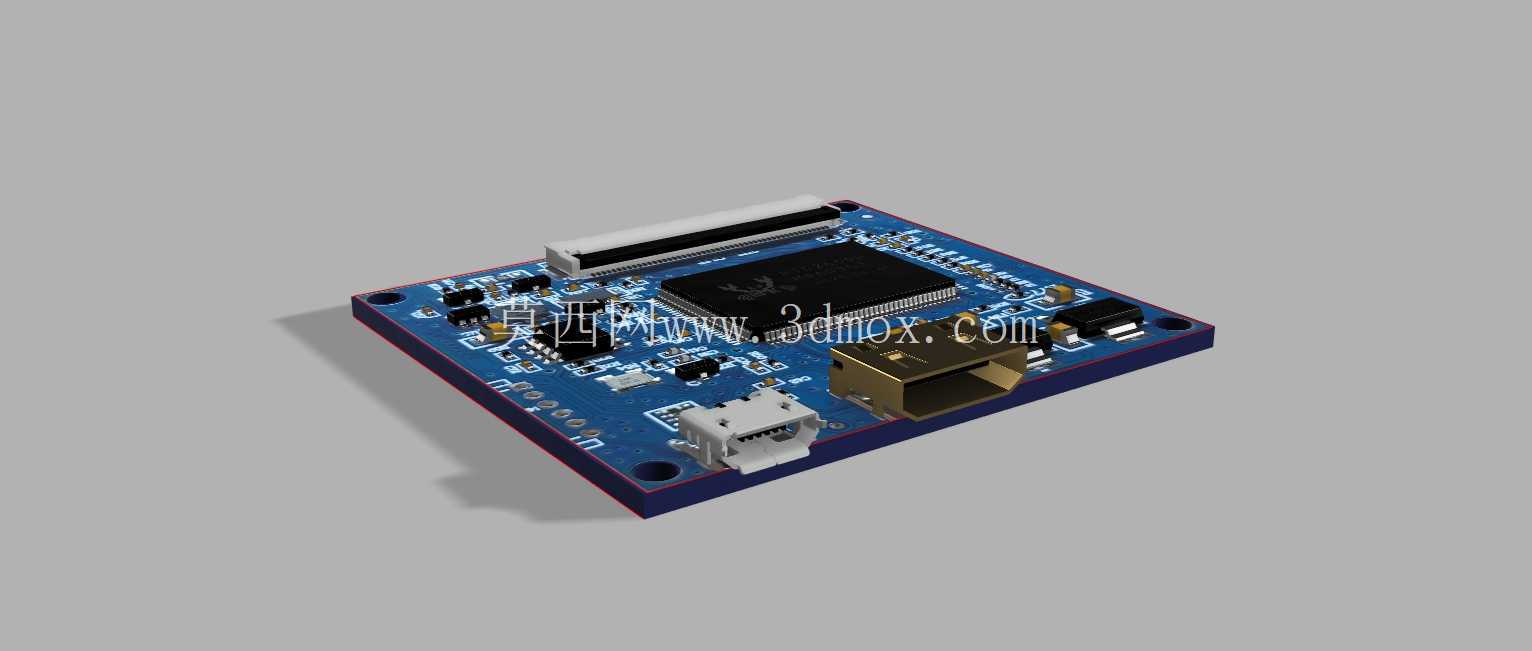

　　控制板上的MicroUSB类接口可用于供电或通讯转接，在外壳设计时需要保证接口中心线与壳体开孔对齐，插头插拔方向周围留出足够手部操作空间。对于经常移动的设备，接口处不宜承受线缆持续拉力，最好在壳体内侧设置压线结构或线卡，把外力传递到壳体而不是板卡焊盘。板上较高的元件应避开屏幕背部高点，装配时优先检查芯片、连接器、电容等元件与屏幕金属边框之间的间隙，必要时增加绝缘片。

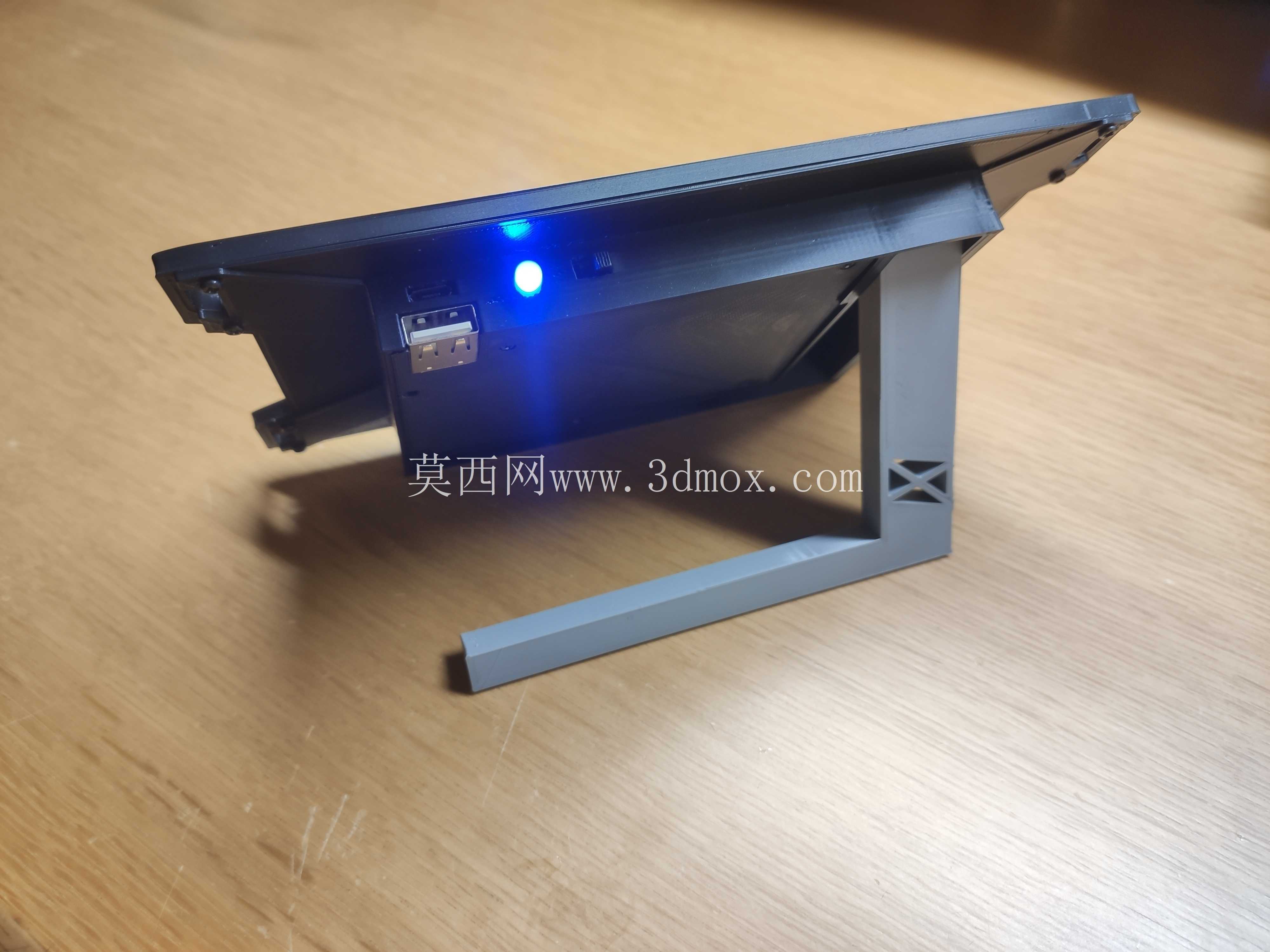

　　安装边界方面，屏幕正面应考虑视窗开口与黑色显示区的关系。前面板开口不宜压到有效显示区域，同时要遮挡屏幕边缘的封装和固定结构，以获得整洁外观。若用于工业控制柜，建议在视窗与屏幕之间加入防尘透明面板，并在四周设置连续缓冲密封。若用于手持移动终端，则要重点控制整体重量分布，屏幕靠前、控制板靠后或靠下布置时，应避免设备头重脚轻。壳体侧壁需要为排线、USB接口和可能的调试接口预留缺口，后壳筋位不应与板卡元件发生干涉。

　　从功能实现角度看，该套装强调显示模块与驱动模块的配套关系。屏幕提供稳定的平面显示载体，控制板提供电子连接和系统集成基础，结构工程师在建模时可据此完成面板开孔、板卡固定、走线槽、支撑柱、接口避让和维护拆装顺序设计。维护场景下，独立板卡可以在不拆除屏幕的情况下进行检查，屏幕模组也可单独更换，有利于降低后期装配和维修复杂度。

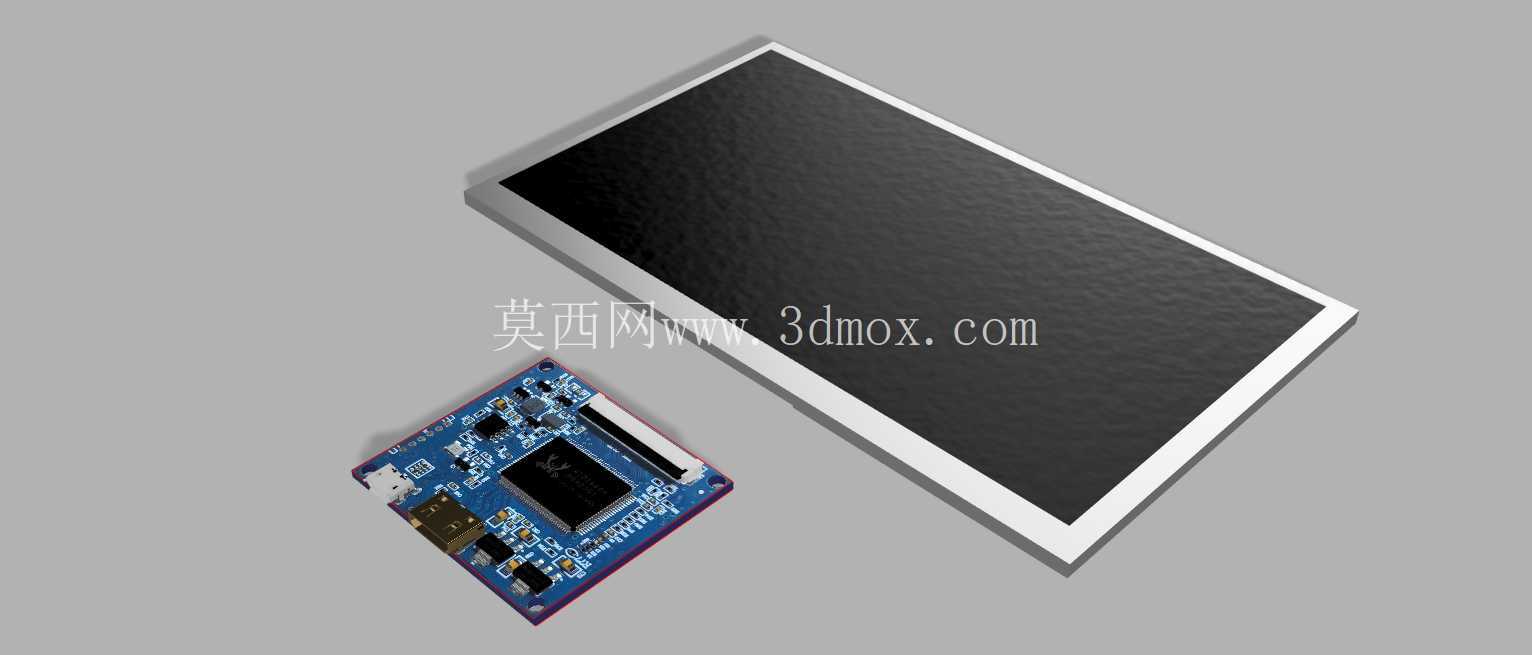

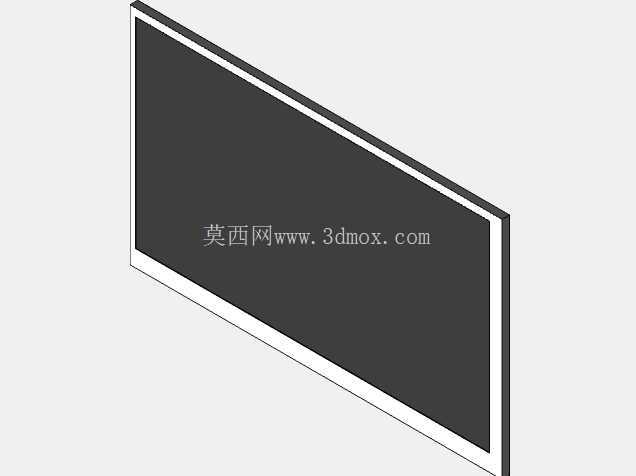

　　在三维建模处理时，显示屏可按薄型长方体加正面黑色视区进行简化，控制板则需要保留PCB轮廓、主要芯片高度、接口位置和安装孔特征。对于干涉检查而言，板卡最高元件、屏幕背部金属边、排线弯折区和外壳固定柱是关键区域。若后续需要做详细工程图，可进一步补充螺孔规格、接口高度、板厚、屏幕可视区边界以及前后壳装配间隙。整体结构并不复杂，但对空间排布、线缆走向和人机交互窗口位置要求较高，适合作为便携式显示终端和小型设备操作面板的基础结构参考。
