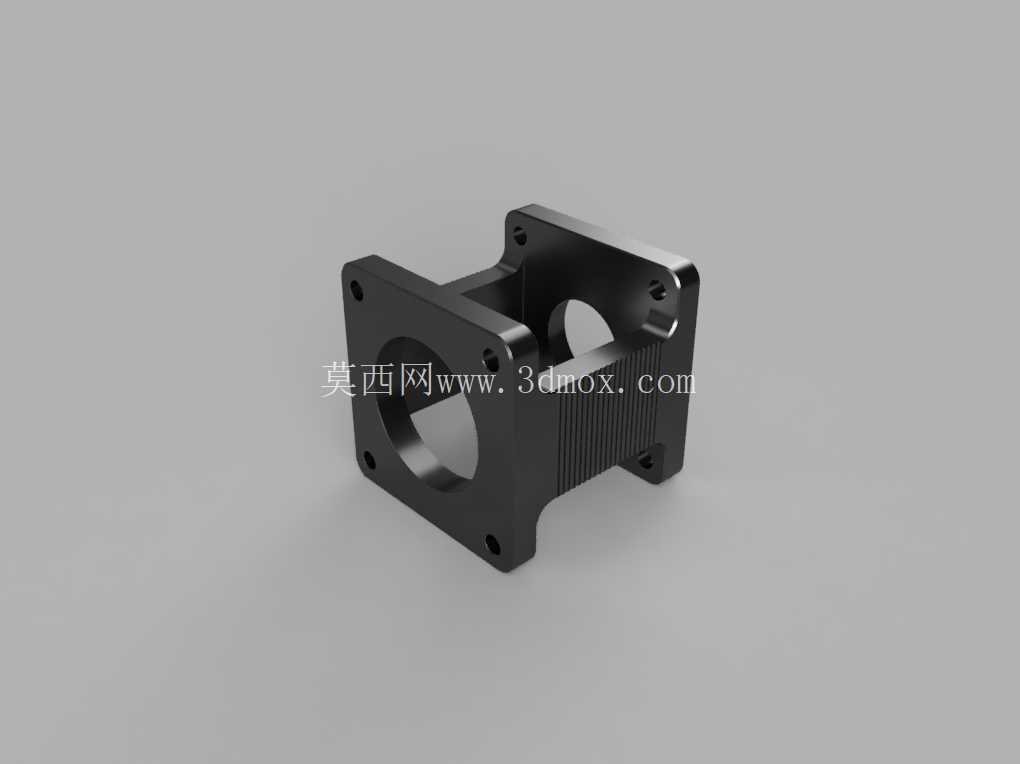

在中小型数控设备、桌面运动平台以及自动化进给机构里,57规格步进电机的安装往往不是直接锁在钣金面板上那么简单。电机轴与丝杠、同步带轮或者联轴器之间需要留出足够的轴向空间,电机本体又要保持与传动部件严格同轴,这时候一体式电机支架就承担了定位、承托和隔振的作用。这款Nema23铝制支架正是围绕57法兰步进电机的安装边界展开,整体采用框型桥式结构,前端面贴合电机法兰,后端面则用于固定在设备墙板、滑台端部或者丝杠支撑座侧。
从实际装配关系看,支架前端方形法兰面上开设了对应Nema23标准的安装孔位,孔位围绕中心大圆孔分布,电机输出轴从中心孔穿过,与联轴器或带轮连接。中心通孔直径留出了轴套、锁紧螺母以及带轮台阶的避让空间,避免电机轴转动时与支架发生擦碰。前端面的螺纹孔用于从正面锁紧电机,装配时电机法兰贴平基准面,螺钉按对角顺序分次拧紧,可减少法兰面翘曲带来的轴系偏摆。
支架后侧的两个支脚向外延展,形成第二安装基准面。支脚上的通孔用于将整个支架固定到设备框架上,前后安装面之间保持较高的平行度要求,这样电机轴线才能与丝杠轴线或带轮基准面维持正确位置关系。两支脚之间的中空区域并非单纯减重,它给联轴器、同步带、张紧轮以及走线留出了操作空间,维修时可以从侧面观察带轮啮合状态,也能方便扳手伸入锁紧联轴器顶丝。

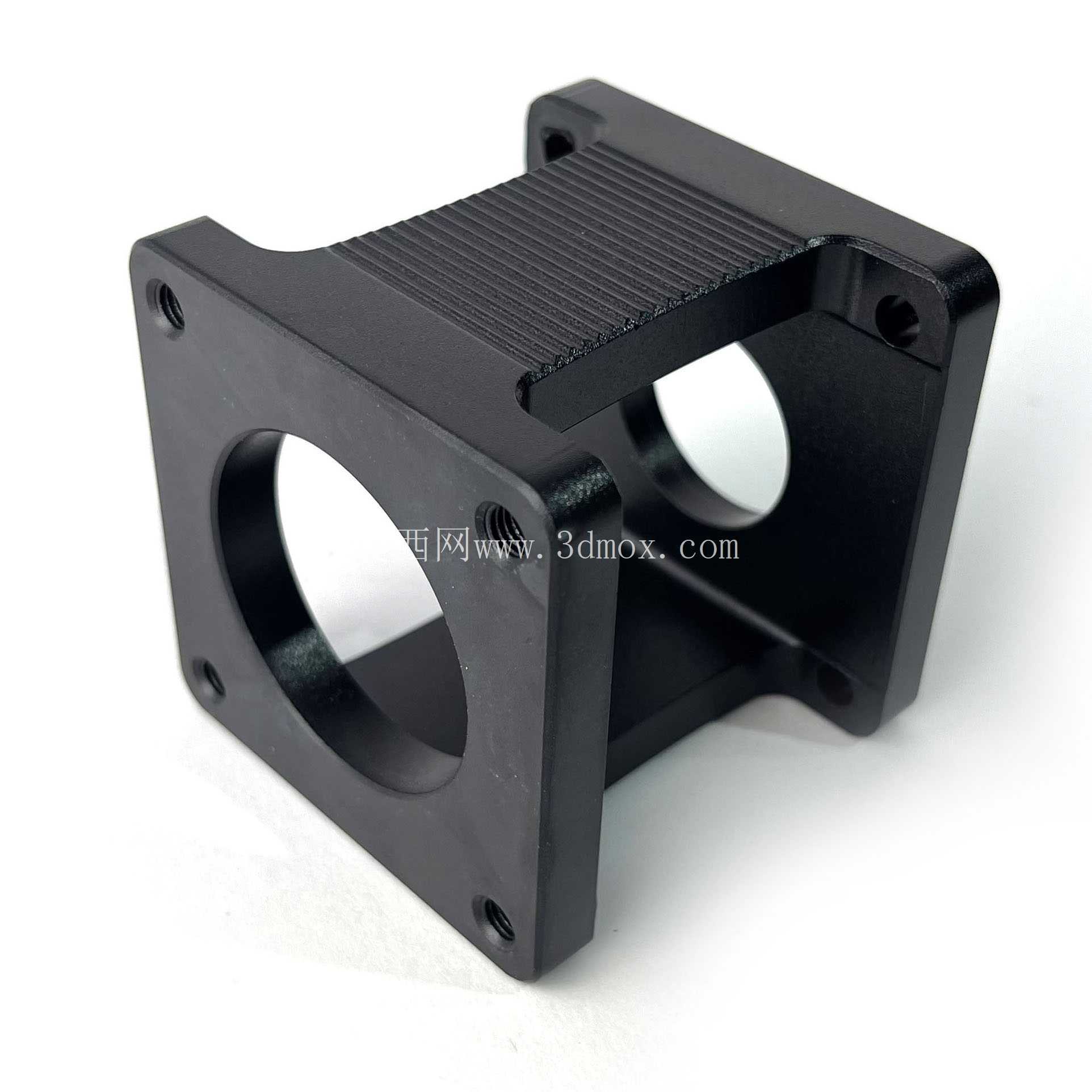

顶部带细密防滑齿纹的压板结构是这款支架比较有特点的部分。齿纹面增加了接触摩擦,在配合压紧块、固定限位片或者夹持相关附件时,能够减少滑移风险。整体框体通过两侧立板连接前后法兰,形成封闭受力回路,电机启停时产生的反扭矩可以沿着立板传递到后侧安装面,而不是让螺钉单独承受剪切力。这种受力路径对于频繁正反转、加减速较快的进给轴尤其重要。
材质选用铝合金并通过CNC加工成型,兼顾了重量与刚性。铝件表面做黑化处理后,在一定程度上提升了表面硬度和耐蚀性,也能降低车间环境下指纹、油污对外观的影响。相较于焊接钣金支架,整体铣削出来的座体基准面一致性更好,孔位同轴度和端面垂直度更容易保证;相较于铸铁支座,它的重量更轻,适合桌面式设备和对负载敏感的运动轴。
设计这类支架时,先要锁定电机法兰尺寸、轴伸长度、联轴器外径以及丝杠支撑端的位置,再反推支架内腔净高。内腔过窄会装不下联轴器,过宽则会让电机悬伸量增大,轴系刚性下降。前端面厚度要满足螺纹啮合深度,通常螺钉拧入铝件的有效牙数不能过少,否则频繁振动后容易松脱。后侧支脚的跨度则要兼顾安装面强度和墙板开孔范围,支脚太薄会在电机扭矩突变时产生弹性变形,太厚又会浪费材料并增加重量。
安装边界上,需要重点核对电机法兰到支架后安装面的总厚度,这个尺寸决定了电机轴相对于丝杠端的轴向位置。若支架用于同步带传动,还要确认中心孔与带轮外径的径向间隙,以及齿形带在框内的弯曲半径。侧面镂空虽然方便操作,但在布线时应避免动力线紧贴运动中的带轮或联轴器,可沿支架外壁理线并预留弯曲余量。
在三维建模过程中,前端法兰孔、后侧支脚孔和中心通孔应保持清晰的同轴与定位关系,齿纹压板区域可用阵列特征表达,便于后续加工时核对刀路。装配体里建议把电机、联轴器、丝杠支撑座一并放入,做干涉检查时重点观察电机轴台阶、联轴器外圆、锁紧螺钉以及支架内壁之间的最小间隙。对于需要批量装机的设备,这种一体式支架能够减少现场配作垫块、反复找正的工作量,让电机安装从修配式作业转变为基准面贴合的确定性装配。
实际使用中,支架既承担机械连接,也决定传动链的初始对中质量。前端面与后安装面的平行度、孔位相对于内腔的对称度,都会间接影响电机运行噪音、轴承寿命以及同步带磨损速度。把这些基准关系在模型阶段约束清楚,后续出工程图、安排CNC加工和现场装配时,结构意图才能被稳定还原。
