PCB嵌入式金属圆顶弹片按键结构

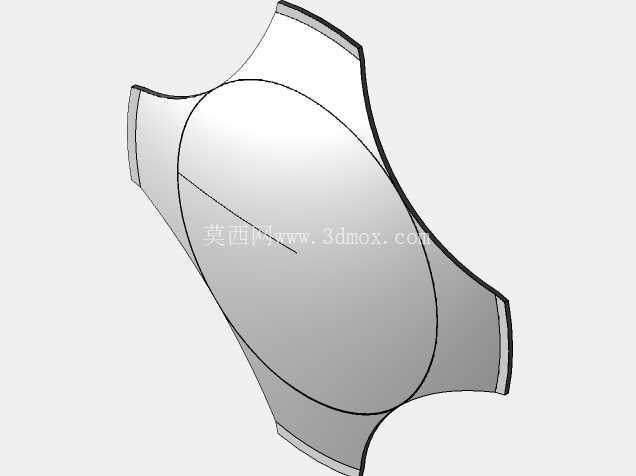

　　这类金属圆顶弹片按键，是消费电子、工业控制板卡、手持检测设备、仪器仪表操作面板里最常见的底层触发元件，很多工程师在做整机结构堆叠时，往往只关注外壳按键的行程手感，却忽略了板载弹片本身的形变边界，最后出现按键卡滞、触发力度忽大忽小、长期按压后回弹失效的问题，这套三维结构就把弹片的曲面轮廓、边缘折弯形态、和PCB焊盘的贴合边界完整还原出来，方便结构工程师在整机布局阶段就把配合尺寸校核到位。

　　从实际使用场景来看，这类10毫米规格的弹片，大多用在不需要长行程的轻触触发场景：比如小型调压阀的手动复位操作面板、便携检测仪器的功能选择键、工业控制柜的本地设置按键、小家电的模式切换按钮，它不需要额外加装硅胶按键基座，直接通过SMT或者卡扣定位固定在印刷电路板的对应焊盘位置，上方只需要预留0.3到0.8毫米的按压间隙，外壳的塑胶按键柱底端直接抵在弹片的圆顶中心位置，按下时弹片发生可控的屈曲形变，中心位置下沉接触PCB上的中心触点，瞬间导通电路，松开后依靠金属自身的弹性回弹，断开触点，完成一次触发动作。

　　设计这套弹片结构的时候，首先要平衡的就是触发力度和回弹寿命的关系。弹片整体采用薄金属板材冲压成型，主体的弧形圆顶是核心形变区域：曲面的曲率半径直接决定初始按压力度，曲率越平缓，按压需要的力度越小，但过度平缓会导致弹片屈曲临界点模糊，操作人员按下时没有清晰的段落手感，甚至出现轻微触碰就误触发的问题；曲率越陡，触发需要的按压力度越大，段落反馈越清脆，但长期反复按压后曲面根部的应力集中会更明显，弯折边缘容易出现金属疲劳裂纹，寿命大幅缩短。建模时特意把弹片四周的外翻折边做了非对称的曲面过渡，不是简单的圆形平片：四个延伸出的折边一方面是用来和PCB上的定位焊盘贴合固定，保证弹片在多次按压过程中不会出现横向移位，另一方面折边的翘起形态给弹片形变预留了周边的让位空间，当中心圆顶被向下按压时，四周的板材可以顺着折边的弧度产生微量的延展形变，不会因为边缘被完全锁死导致整个弹片被硬拉扯，大幅降低循环按压的应力峰值。

　　从安装边界来看，这款弹片的整体外接轮廓适配10毫米直径的PCB按键布局，设计电路板的时候，中心触发触点的直径要控制在3到4毫米，外围的环形接触焊盘和弹片的四个折边位置一一对应，焊盘的厚度不要超过0.1毫米，避免焊锡过高顶起弹片，导致未按压状态下弹片中心就和触点虚接。外壳按键柱的底端要做R0.5以上的圆角，不能用尖锐的平面直接抵在弹片圆顶中心，否则长期按压会在金属表面压出凹痕，甚至把弹片顶变形。整机堆叠时，按键柱的顶端突出外壳表面的行程一般留0.3毫米，按键柱底端和弹片自然状态下的圆顶顶面预留0.1毫米的间隙，既不会因为间隙过大导致按下空行程太长，也不会因为零间隙在外壳受挤压时出现误触发。

　　很多新手设计时容易踩的坑，是把弹片当成普通的平垫片来建模，忽略了它本身的曲面预应力：自然状态下弹片的圆顶是向上拱起的，整个零件不是平面钣金，建模时需要先做出基础的弧形曲面，再对四周的固定边做折弯成型，模拟冲压后的实际形态，而不是画一个平板再拉伸凸起，否则导出的结构和实际冲压件的形变特性完全不符，做手感仿真的时候得到的力度曲线会和实际样品差出一倍以上。另外弹片的边缘折弯处不能做尖锐的直角过渡，所有折弯位置都要预留和板材厚度匹配的冲压圆角，避免冲压过程中材料出现撕裂，同时也能减少工作时的应力集中。在阀门类的本地操作面板里，这类弹片往往还要配合薄的防水硅胶膜使用，这时候要把硅胶膜的厚度带来的额外行程补偿进去，适当把弹片的触发行程放大0.2毫米左右，避免硅胶膜的阻力让按键按到底也无法触发行程。弹片本身的表面一般会做镀镍处理，既保证接触导电性能，也能在潮湿的工业环境下避免生锈导致接触不良，三维建模时不需要把镀层厚度单独拆分，只要在图纸标注里明确板材厚度和表面处理要求即可，结构设计阶段重点校核的是弹片最大形变下沉量，一般10毫米规格的圆顶弹片，额定触发行程在0.4到0.6毫米之间，最大下压量不能超过0.8毫米，超过这个行程就会让弹片的形变进入塑性变形区间，松开后无法完全回弹，按键就会出现卡死常通的故障。
