Kahler X-Trem电吉他颤音琴桥系统

　　这套颤音琴桥主要面向定制电吉他的琴体装配与改装场景，属于弦乐器上承担琴弦支撑、音准锁定和颤音演奏的核心机械部件。实际使用中，演奏者通过前端摇把施加下压或上提动作，带动内部凸轮与鞍座产生受控位移，从而改变琴弦有效张力，实现推弦、俯冲、回升等颤音效果；松开摇把后，机构依靠弹簧回位，使琴弦回到设定音高。

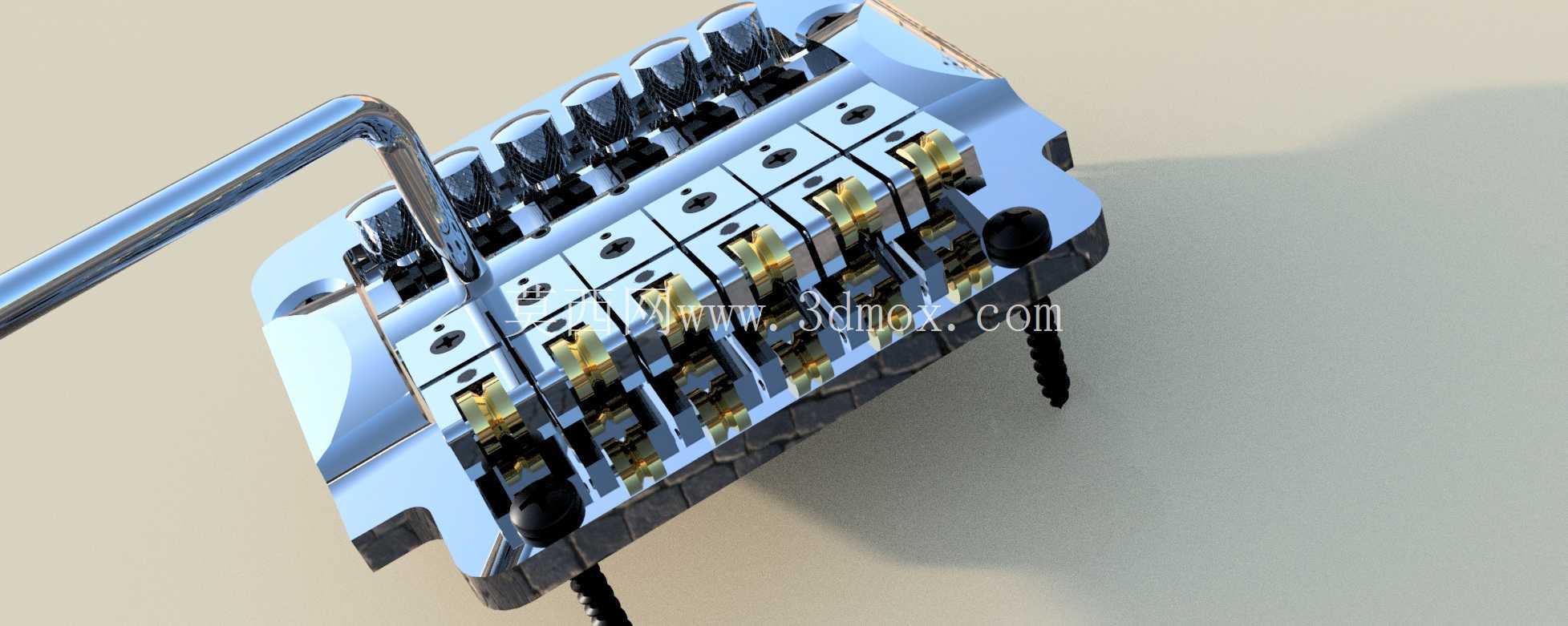

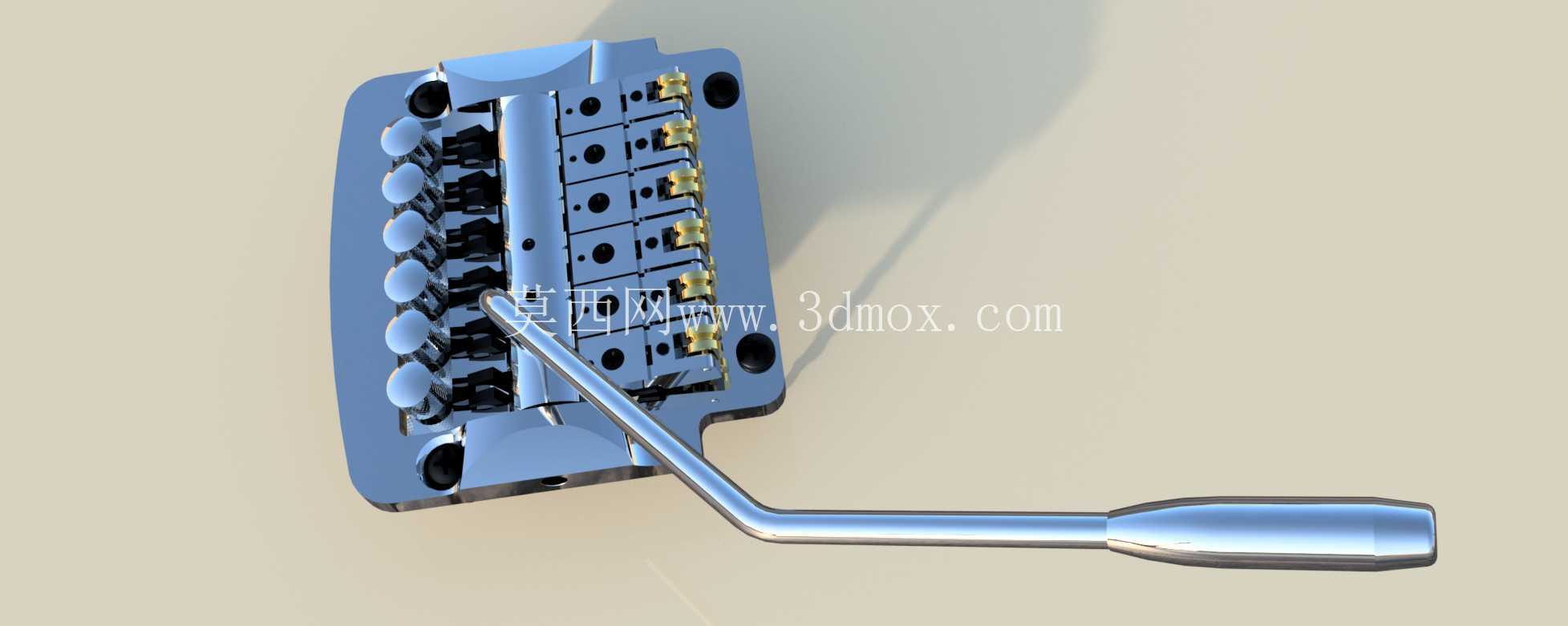

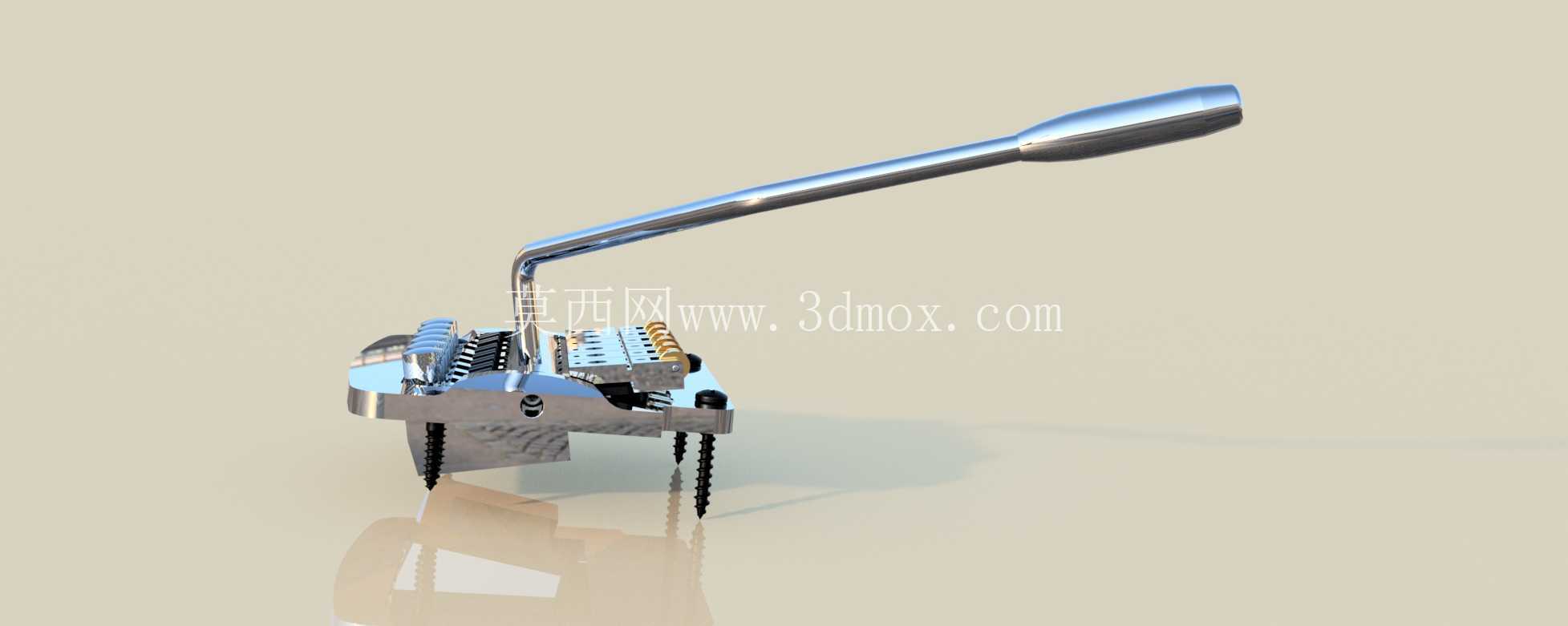

　　从结构布置看，模型还原了Kahler式琴桥的典型特征：底部为一块长条形安装底板，板面布置多组独立弦鞍，每根琴弦对应一个可调节支撑位置。弦鞍上方设有细调与锁紧相关结构，用于琴弦高度、八度位置以及固定状态的调整。底板一侧集中排列滚轮式弦枕或导向件，琴弦从琴颈方向进入后经过该区域，再延伸至弦鞍，目的是降低颤音动作时琴弦在支点处的摩擦卡滞。前端摇把通过弯折杆身与握持套连接，操作行程和握持角度按照人手自然施力方向布置，避免演奏时与琴体表面或控制旋钮干涉。

　　设计思路上，这类琴桥并不追求单纯的轻量化，而是优先保证刚性、回位一致性和调节可达性。底板需要承受六根琴弦的总拉力，因此安装孔位、弦鞍固定区和摇把转轴区都形成较厚的实体支撑；各弦鞍之间保持独立间距，便于单根琴弦的高度与 intonation 调整。模型中纳入了螺丝等紧固件，用于表现弦鞍压板、锁紧块和底板固定关系，但在真实加工或装配时，螺丝长度必须结合琴体面板厚度、垫片、弹簧腔深度以及螺母啮合圈数重新校核，不能直接按示意长度采购。

　　安装边界方面，琴桥底板嵌入或贴合琴体正面，安装孔的孔距、孔径和沉台位置决定了它能否直接替换原有琴桥。若用于定制琴体，需要在木工或CNC加工阶段预留琴桥槽、摇把摆动空间以及后部弹簧或回位机构腔室；若用于改装，则要核对原琴琴桥开孔范围、立柱或螺丝位置、琴弦穿入方式以及指板弧度。弦鞍高度会影响琴弦距指板的距离，过低容易打品，过高则增加按弦力度；弦鞍前后位置则影响八度音准，需在琴弦张紧状态下逐根校验。

　　在三维建模处理时，应重点保证底板轮廓、安装孔阵列、弦鞍排列间距和摇把运动包络的准确性。外观曲面可以按渲染效果进行适度简化，但涉及装配的接触面、孔位、螺纹连接区和摇把转轴位置不能随意近似。底部弹簧在展示模型中未必完整表达，实际机构设计却必须考虑弹簧力与琴弦拉力的平衡：弹簧过强会使摇把操作沉重，过弱则回位不稳定；多根弹簧的布置角度和挂点位置也会影响手感线性。

　　对于结构设计人员，该模型可作为定制吉他琴体开槽、五金件选型和颤音机构运动干涉检查的参考；对于乐器维修与改装人员，可借助它理解弦锁、弦鞍、摇把和回位系统之间的装配关系。渲染时金属件采用高光表面，有助于观察底板边缘、弦鞍台阶和摇把曲线，但工程落地仍需回到尺寸链、材料强度、安装空间和长期音准稳定性上。
