电吉他双向调节桁架杆结构设计

　　电吉他琴颈在长期使用过程中，会受到琴弦持续拉力、环境温湿度变化以及木材自身内应力释放的多重影响，琴颈曲率会随之发生偏移，若没有内置的调节结构，琴颈会出现过度上拱或者反向弯曲的问题，直接导致弦距异常、打品、音准稳定性下降，严重影响演奏手感与发声品质。这款桁架杆就是预埋在电吉他琴颈内部的核心受力调节部件，承担着抵消琴弦拉力、修正琴颈弯曲量、维持琴颈合理曲率的关键作用，是电吉他制造、琴颈维修调校环节不可或缺的内置五金构件。

　　从实际装配场景来看，这类桁架杆在琴颈加工阶段就需要提前预埋：制作琴颈时会在琴颈木材的中轴线位置铣出一条和桁架杆外形匹配的长槽，将整根杆件完全嵌入槽内，两端做好定位固定之后再粘合指板，把杆件封闭在琴颈内部，仅在琴头端或者琴体连接端留出调节螺母的操作空间，后续调校时只需要将对应规格的内六角扳手插入调节位，转动螺母就可以改变桁架杆的受力状态，进而带动琴颈产生微量的弯曲形变，以此抵消琴弦带来的拉力变形。

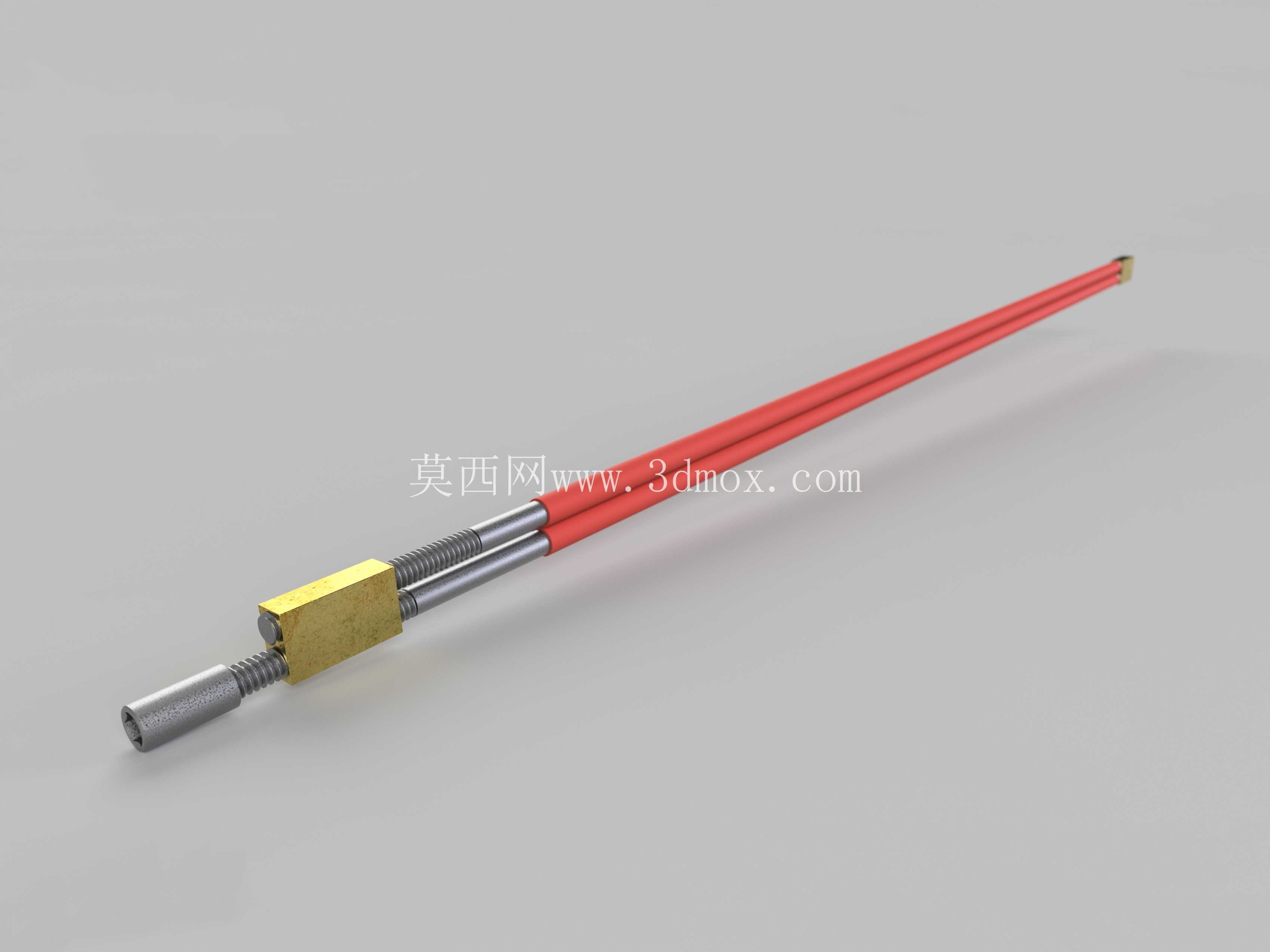

　　这款桁架杆总长为18英寸，适配常规有效弦长的电吉他琴颈尺寸，端部采用4毫米内六角螺母作为调节执行端，和市面主流的吉他调校扳手规格完全兼容，维修人员不需要准备特殊规格的工具就可以完成调节操作。杆件主体采用双平行金属杆搭配端部黄铜调节座的结构形式：两根平行的高强度金属光杆承担主要的抗拉与传力作用，一端通过带内螺纹的黄铜滑块和调节螺杆配合，当转动端部的调节螺母时，螺杆旋转会驱动黄铜滑块沿杆身轴向移动，对两根平行杆施加轴向压力，让杆身产生可控的向上拱起形变，这个形变会反向作用在琴颈木材上，抵消琴弦拉紧时让琴颈向前弯曲的拉力。

　　设计过程中首先要保证杆身的直线度，两根平行金属杆的同轴度、平行度如果出现偏差，预埋之后调节时会出现卡滞、受力不均的问题，不仅调节阻尼变大，还可能出现局部应力集中，长期使用后杆身变形无法复位。端部的黄铜调节座选用铜材是兼顾了耐磨与自润滑特性，调节螺杆和铜内螺纹之间的摩擦阻力更小，反复调校也不容易出现螺纹滑牙，相比钢制件在琴颈这种封闭、长期不拆解的使用环境里，铜件的抗锈蚀表现也更稳定，不会因为年久锈蚀导致调节结构彻底锁死。杆身外侧包裹的红色防护层一方面可以避免金属杆和琴颈木材直接硬接触，防止木材因为金属的热胀冷缩出现挤压开裂，另一方面也能在预埋安装时减少杆件和木槽之间的异响，避免演奏时杆件松动产生共振杂音。

　　从安装边界来看，18英寸的总长度需要和琴颈内部预埋槽的长度严格匹配，槽的深度要保证杆件完全埋入后不会凸起顶到指板，槽的宽度要给杆身预留微量的活动间隙，不能完全把杆件卡死，否则调节时杆身的形变无法顺畅传递。端部调节座的位置要和琴头端的调节孔精准对齐，保证内六角扳手可以顺利穿过琴头的开孔套入调节螺母，不会出现对位偏差导致扳手无法插入的问题。和传统的单根钢筋式桁架杆相比，这种双杆带热棒结构的调节行程更大，矫正力度更强，即使是琴颈出现较明显的弯曲变形，也可以通过旋转螺母提供足够的反向矫正力，同时双杆结构的受力分布更均匀，调节时琴颈的形变更平缓，不会出现局部单点受力导致的琴颈扭曲。

　　在建模还原过程中，需要准确还原螺纹副的配合尺寸、黄铜滑块的滑动行程、两根平行杆的中心距以及端部调节头的内六角对边尺寸，这些参数直接决定了后续3D打印样件或者机加工件的装配适配性：如果螺纹配合尺寸出现偏差，组装时螺母无法顺畅转动；如果杆的中心距和实物不符，预埋槽的宽度就需要重新调整，无法直接适配常规琴颈的加工槽位。这类桁架杆不仅适用于全新电吉他的生产制造，也可以作为老旧吉他琴颈维修的替换配件，当原有吉他的内置桁架杆出现滑牙、断裂、失效问题时，可以拆开指板取出旧杆，替换这款同规格的桁架杆之后重新粘合指板，就能让已经变形无法调校的琴颈恢复调节能力，延长乐器的使用寿命。实际调校作业中，通常每次调节螺母只转动八分之一到四分之一圈，之后静置一段时间让木材应力充分释放，再测量琴颈曲率与弦距，避免单次调节量过大导致琴颈木材出现不可逆的开裂，这款杆件的螺纹螺距设计也匹配这种微量调节的操作习惯，每一圈螺母转动带来的杆身形变量处于合理区间，不会出现转动一点就产生过大矫正量的问题，方便维修人员精准控制琴颈的最终曲率。
