压铸铝密封接线外壳结构设计

　　这套压铸铝壳体在现场多用于仪表、阀组、小型控制模块和户外传感单元的外层防护，尤其适合安装空间紧凑但又要求抗冲击、耐候和电磁屏蔽的场合。箱体采用矩形深腔形式，盖体与盒体通过四角螺钉压紧，配合面沿口连续，便于布置密封垫或涂胶形成防尘防水边界。实际选型时，外壳不仅是容纳电路板、端子排或小型执行元件的容器，也承担安装基准、散热接触面和外部载荷传递的作用，因此壁厚、转角、螺钉柱和口部翻边都需要兼顾成型工艺与装配可靠性。

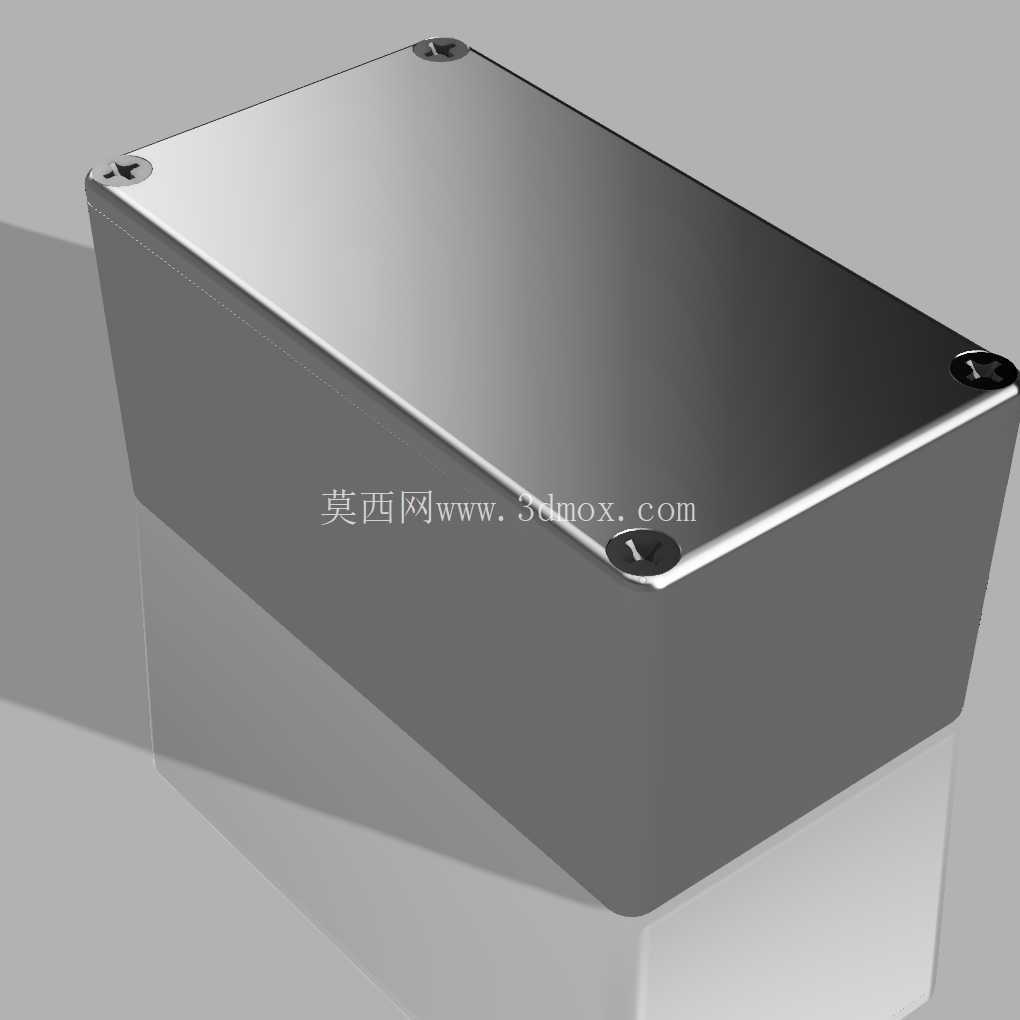

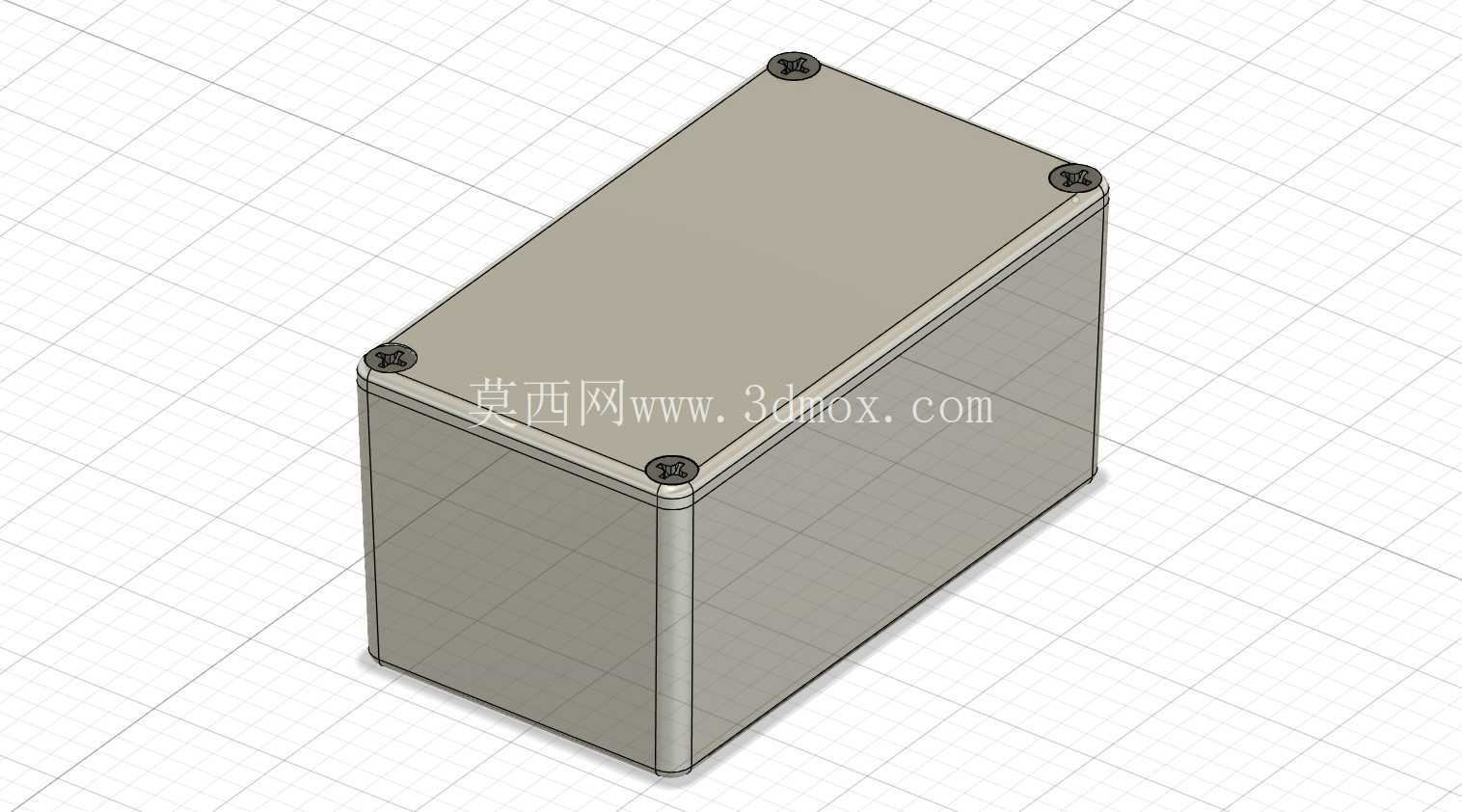

　　外形边界为114.4×63.7×55.1毫米，长宽比例接近1.8:1，适合横向排布PCB、接线端子或小型液压、气动附件。高度方向留出较深内腔，可容纳带插接件的控制板，但在布置元器件时仍需预留盖体下沉量、密封胶条压缩量以及线束弯曲半径。四角螺钉位于壳体最外侧，能够把锁紧力均匀分布到整个接合面；安装孔位附近应保留足够平面，避免设备面板、支架或卡轨转接件与螺钉头干涉。若用于振动设备，建议在外部安装面增加减振垫，并在内部对较重元件单独固定，不能仅依赖壳体侧壁承载。

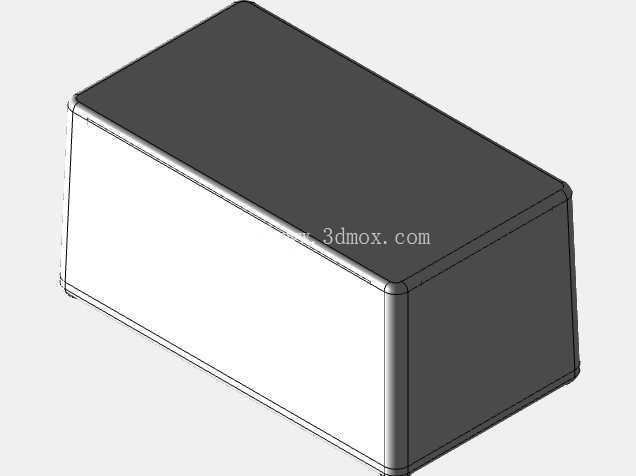

　　从结构思路看，压铸铝材料相较薄板折弯盒具有更好的刚度和尺寸一致性，深腔侧壁可通过适度拔模顺利脱模，底部与侧壁交接处保留圆角，既减少应力集中，也有利于铝液充型和模具寿命。盖体四角形成局部沉台，螺钉锁紧后头部不高出主表面，堆叠、贴标或嵌入设备面板时更安全。盒体外部线条简洁，没有大面积薄弱凸起，搬运和维护时不易磕碰；平整侧面可加工电缆格兰头、航空插头或通风阀孔，顶面也适合粘贴铭牌、标识或操作说明。

　　建模时需要重点区分外壳本体与盖体的配合关系。口部止口不宜只按视觉边线处理，应明确配合间隙、密封槽宽度、侧壁厚度和螺钉过孔位置；四角螺钉柱背后的材料堆积容易产生缩孔，结构上可通过均匀壁厚、局部加强筋和圆角过渡控制。盖体内部肋条在本模型中不作为重点表达，但实际开模时若需要提高抗弯能力，可在不压碰元器件的前提下增加浅筋，筋位高度应与最高元件保持安全距离，并避免形成封闭存水或积尘区域。

　　应用在阀门、仪表或自动化产线旁时，这类外壳常暴露在油污、粉尘、冲洗水和轻微机械碰撞环境中。铝基体本身重量较轻，加工和表面处理方便，可通过喷塑、阳极氧化或钝化提高耐蚀性；连续金属壁还能对内部弱电信号提供一定屏蔽作用。若内部装有发热模块，底部较厚平面可作为导热面，通过导热垫把热量传递到设备机架；若仅依靠自然对流，则应在元器件布局时把发热件靠近壳体侧壁或底面，避免热量集中在盖体下方。

　　安装边界方面，除了本体长宽高，还要核算电缆接头伸出长度、螺钉工具空间、盖体开启轨迹以及检修时手指或螺丝刀的操作距离。四角锁紧结构适合需要反复开启的检测点，但密封垫压缩量必须稳定，过紧会使铝口变形，过松则会降低防护等级。对于嵌入面板的使用方式，壳体侧面应预留法兰或卡扣位置；对于壁挂场景，可在底部外侧增加安装耳，或利用独立支架承托，不宜直接在薄侧壁上攻丝承受整机重量。

　　整体来看，该壳体结构把防护、安装、成型和维护几个需求集中在一个紧凑矩形盒体中：外部无复杂曲面，适合压铸和后续二次加工；内部空间规整，便于不同电气或仪表模块复用；四角锁紧与连续口部为密封设计提供基础。工程人员在套用此类外壳时，应把内部元件高度、接头方向、密封方式、散热路径和现场安装姿态一起校核，而不是只按外部轮廓选型，这样才能在小尺寸壳体中获得稳定的防护效果和较长的维护周期。
